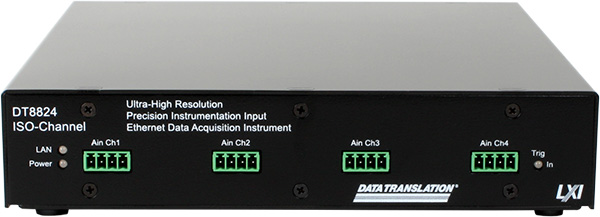

DT8824 Ethernet (이더넷을 통한 4 채널 정밀 측정 DAQ)

DT8824 Ethernet (이더넷을 통한 4 채널 정밀 측정 DAQ)

- 동시 4 채널, 24 비트, 차동 아날로그 입력 - 최대 4800Hz의 샘플링 속도 - ISO-채널이 제공하는 채널 간 ± 500V 갈바닉 절연 - 여러 입력 범위: ± 10V ~ ± 0.31250V - 4 개의 분리된 디지털 출력 라인 - 다중 모듈 동기화 사용(유선 트리거 버스) - 원격 장치로 실행 - 무료 QuickDAQ 애플리케이션
  • 상세 설명

DT8824는 아날로그 신호 측정을 위한 최고의 안정성과 정확도를 제공합니다. 모든 신호 입력은 서로 완전히 격리됩니다. 이 기술인 ISO-Channel ™은 모든 신호가 환경 또는 시스템 소음으로부터 보호되도록 보장합니다.


DT8824의 높은 안정성 설계는 다른 시스템의 일반 솔루션보다 20 배 더 나은 데이터 수집 결과를 제공합니다.


TCP / IP 이더넷 작동을 통해 로컬 또는 다른 원격 사이트에서 측정을 모니터링 할 수 있습니다. 64 개 전압 입력의 병렬 작동을 위해 최대 16 개의 계측기 모듈을 스택 할 수 있습니다. 이러한 모듈은 유선 트리거 버스를 통해 동기화되며 다양한 방법으로 외부에서 트리거 될 수 있습니다.


DT8824는 정확성과 안정성이 필수적인 크로마토 그래피, 지진, 무게 측정 및 의료 응용 분야에 이상적으로 적합합니다. 견고하고 컴팩트 한 모듈은 휴대용 장치로 사용하거나 랙에 장착 할 수 있습니다.



  • 4채널 동시, 24 비트 아날로그 입력 채널
  • ISO-Channel 기술은 모든 아날로그 입력 신호 및 호스트 컴퓨터에 대해 채널 간 ± 500V 갈바닉 절연을 제공하여 노이즈 내성을 보장합니다.
  • 채널당 입력 범위 : ± 0.3125V ~ ± 10V ... 모든 신호 입력에 대한 최대 유연성 허용
  • 채널당 최대 4800Hz의 샘플링 속도
  • 4 개의 광 분리 디지털 출력 라인; 출력은 최대 400mA (피크) AC 또는 DC의 전류에서 ± 30V에서 작동하는 솔리드 스테이트 릴레이입니다.
  • 아날로그 입력 작업을 시작하기위한 소프트웨어 프로그래밍 가능 트리거 유형 (소프트웨어, 외부 디지털 트리거, 트리거 버스 또는 LAN 트리거)
  • 최대 16 개의 여러 계측기 모듈을 동기화하기 위해 LXI 트리거 버스를 통한 동기화 기준 클록, ADC 동기화 및 트리거 입력 / 출력
  • .NET, NI LabVIEW, VEE, MATLAB (32 비트 ~ R2015b), LabWindows / CVI 개발 용 IVI-COM 인스트루먼트 드라이버
  • CD에있는 드라이버, SCPI 지원 및 설명서 모음
  • 통합 교정 유틸리티
  • 무료 QuickDAQ 데이터 로거 애플리케이션 사용
  • 금속 케이스, 전원 공급 장치 EP361 및 LAN 케이블 포함
  • 크기 : 213x237x44mm, 랙 장착 가능, (1U x 1/2 랙)




DT8824 (단종) DT9824 으로 대체
High Resolution, High Accuracy Ethernet Instrument
  • Input ranges per channel: ±10V, ±1.25V, ±0.625V, ±0.3125V
  • common mode voltage range ±500V


소프트웨어 링크




QuickDAQ
Free Data Logger Application - Upgradeable with FFT Analysis Options
  • Two extensions add FFT analysis capabilities to the free base package.
  • QuickDAQ FFT Analysis Options allow serious sound & vibration analysis supporting modal analysis and ODS analysis methods.
  • Single-Channel and Dual-Channel (frequency response) FFT operations


More Downloads
Show file Driver for Instrument Control Toolbox in MATLAB/Simulink
Using the Instrument Control Toolbox from The MathWorks, you can access the functions of Data Translation's instrument modules. The Instrument Control Toolbox communicates with DT instruments through a MATLAB driver to the instruments IVI-COM driver.
Software Downloads
Show file Release Notes
Show file DT8824 Support Software (253 MB)
- IVI-COM driver
- Eureka Discovery Utility
- SCPI Support (manual and examples)
- QuickDAQ 2013


Images
Show file Rear Panel
Show file Web Application Oscilloscope
Show file Web Application Spectrum
Show file Web Application Info
Show file Web Application Download
Show file Web Application Calibration
Block Diagram
Show file Block Diagram
Drawings
Show file Mechanical Drawing
Application Notes
Show file Using DT8824 with MATLAB
Using the Instrument Control Toolbox™ from The MathWorks™, you can access the functions of the DT8824.
Note: IVI-COM drivers are supported by MATLAB through R2015b (32-bit) only.
Show file More Information on LXI
LXI is an instrumentation platform based on industry standard Ethernet technology designed to provide modularity, flexibility and performance to small- and medium-sized systems. ..
Show file More Information on IVI
Build you own applications based on Visual C++, Visual C# and Visual Basic .NET, Visual Basic 6.0, LabVIEW, LabWindows/CVI, MATLAB, Keysight VEE Pro.
White Papers
Show file Why ISO-Channel Technology is Your Best Return on Investment
When connecting signal sources it is important to eliminate the sources of error that can contribute to inaccuracies in your measurements. In most measurement instruments, this burden is on the customer. Instruments that use ISO-Channel ...
Show file ISO-Channel™ Protection
to eliminate any common mode noise and ground loop problem in any environmental conditions
