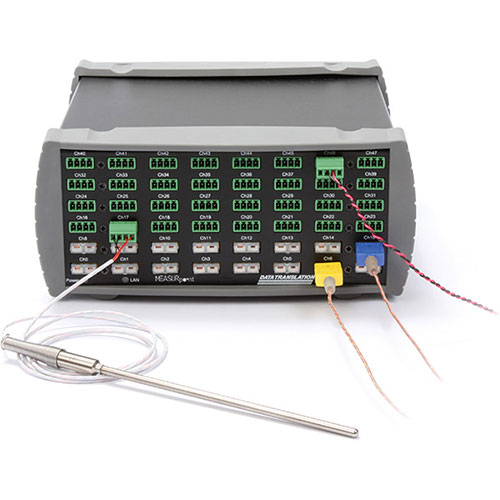

온도(열전대, RTD) 및 전압 측정을 위한 정밀 측정 장비 (ISO-Channel™ Technology)

MEASURpoint ™는 단일 소프트웨어 솔루션으로 온도와 전압의 모든 조합을 측정 할 수있는 초정밀 기기입니다. 최대 48 개의 구성 가능한 채널을 통해 전압, 열전대 및 RTD 입력으로 최고의 유연성을 제공합니다.

MEASURpoint는 ISO-Channel ™ 기술을 통합하여 모든 환경 조건에서 공통 모드 잡음 및 접지 루프 문제를 제거합니다. MEASURpoint는 USB 또는 이더넷 (LXI ™ Class C 호환) 기기로 사용할 수 있습니다.

각 MEASURpoint 계측기에는 즉시 측정 가능한 소프트웨어 패키지인 QuickDAQ 소프트웨어가 포함되어있어 계측기를 구성하고, 여러 장치에서 측정을 수집하고, 숫자 및 차트 디스플레이에 데이터를 표시하고,

데이터를 디스크에 기록하고, 기록된 데이터를 Excel에서 열 수 있습니다.

MEASURpoint는 8, 16, 24, 32, 40 또는 48 입력 채널에서 사용할 수 있습니다.

이 기기에는 열전대, 백금 저항 온도계, 저항, 전압 또는 전류용 8 채널 플러그인 측정 보드가 장착되어 있습니다.

원하는 총 입력 채널 수에 따라 기기를 선택하기만 하면됩니다.

- 전압, 열전대, RTD, 저항 또는 전류 입력을 위한 8 채널 플러그인 측정 보드와의 모든 조합이 가능합니다.

- ISO-Channel ™-신호 무결성을 보호하기 위해 채널간 및 호스트 컴퓨터에 대한 ± 60V 기능 절연 (± 500V 피크 내성) 채널

- 동시 고해상도 측정을 위해 각 입력 채널을 위한 전용 24 비트 델타-시그마 A / D 컨버터

- QuickDAQ 데이터 로거 어플리케이션 및 프로그래밍 예제 포함

- 채널당 최대 10Hz의 샘플링 속도

- 공통 모드 전압 범위 ± 60V-프리 플로팅 측정

- 빠른 배선을 위한 간편한 액세스 잭

- "항상"영점 교정을위한 자체 교정 기능

- 최대 28VDC의 8 개 디지털 입력 라인, 갈바닉 절연

- 8 개의 디지털 출력 라인, 최대 ± 30V @ 400mA의 솔리드 스테이트 릴레이, 갈바닉 절연

- 아날로그 채널과 함께 디지털 입력 채널 샘플링

- .NET, NI LabVIEW, VEE, MATLAB (32 비트 버전 만 해당), LabWindows / CVI 개발 용 IVI-COM 인스트루먼트 드라이버 제공

- 금속 케이스 213x212x88mm, 주 전원 공급 장치 EP361 및 USB 케이블 포함

원하는 수의 플러그인 측정 보드를 추가하십시오. 이는 표시된 시스템 가격에 이미 포함되어 있습니다.

	DT8874-08 MEASURpoint EOL (End of Life)  8-Channel Precise Measurement Instrument Ethernet (LXI)
	equipped with one MEASURpoint plug-in measurement board of your choice
	DT8874-16 MEASURpoint  (DT8874-00T-00R-16V) 16-Channel Precise Measurement Instrument Ethernet (LXI)
	equipped with two MEASURpoint plug-in measurement boards of your choice
	DT8874-24 MEASURpoint EOL (End of Life)  24-Channel Precise Measurement Instrument Ethernet (LXI)
	equipped with three MEASURpoint plug-in measurement boards of your choice
	DT8874-32 MEASURpoint EOL (End of Life)  32-Channel Precise Measurement Instrument Ethernet (LXI)
	equipped with four MEASURpoint plug-in measurement boards of your choice
	DT8874-40 MEASURpoint EOL (End of Life)  40-Channel Precise Measurement Instrument Ethernet (LXI)
	equipped with five MEASURpoint plug-in measurement boards of your choice
	DT8874-48 MEASURpoint  (DT8874-00T-00R-48V) 48-Channel Precise Measurement Instrument Ethernet (LXI)
	equipped with six MEASURpoint plug-in measurement boards of your choice

소프트웨어 지원

	Tools and Data Logger for MEASURpoint MEASURpoint Software
	IVI-COM Driver - works in any development environment that supports COM programming, including Visual Basic®, Visual C#® .NET, The MathWorks™ MATLAB®, Keysight VEE Pro, National Instruments' LabVIEW™ or LabWindows, and others. Eureka Discovery Utility - locate all LXI (Ethernet) instruments SCPI Support - includes SCPI Programmer's Manual and example programs written in Visual C# and Visual C++.
	QuickDAQ Free Data Logger Application - Upgradeable with FFT Analysis Options
	Two extensions add FFT analysis capabilities to the free base package. QuickDAQ FFT Analysis Options allow serious sound & vibration analysis supporting modal analysis and ODS analysis methods. Single-Channel and Dual-Channel (frequency response) FFT operations

응용노트

More Information on LXI LXI is an instrumentation platform based on industry standard Ethernet technology designed to provide modularity, flexibility and performance to small- and medium-sized systems. ..  More Information on IVI Build you own applications based on Visual C++, Visual C# and Visual Basic .NET, Visual Basic 6.0, LabVIEW, LabWindows/CVI, MATLAB, Keysight VEE Pro.

White Papers

Why ISO-Channel Technology is Your Best Return on Investment When connecting signal sources it is important to eliminate the sources of error that can contribute to inaccuracies in your measurements. In most measurement instruments, this burden is on the customer. Instruments that use ISO-Channel ...  ISO-Channel™ Protection to eliminate any common mode noise and ground loop problem in any environmental conditions

More Downloads

Driver for Instrument Control Toolbox in MATLAB/Simulink Link to MATLAB Central File Exchange. Using the Instrument Control Toolbox from The MathWorks, you can access the functions of Data Translation's measurement instruments. Both USB and Ethernet (LXI) versions of the measurement instruments are supported. Download includes example application and manual.
