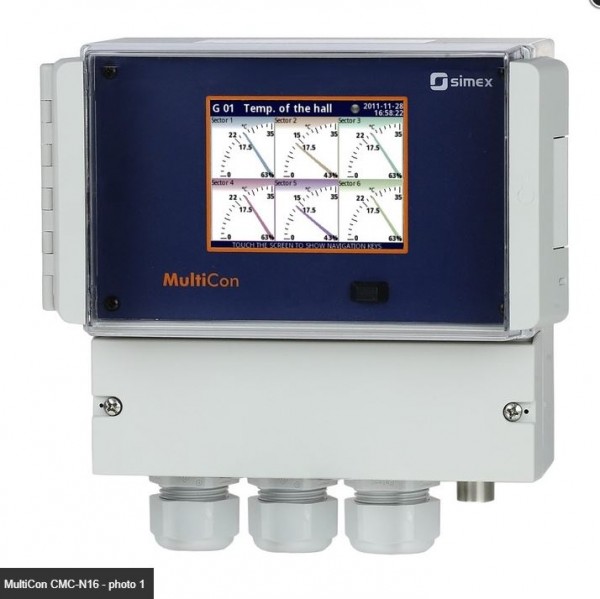

벽 마운트형 데이터로거 (MultiCon CMC-N16)
- MultiCon = 미터 + 컨트롤러 + 레코더 + HMI + SCADA를 하나의 패키지로 제공
- Linux 기반의 안정적인 펌웨어
- 13 개의 사용 가능한 입력 / 출력 블록
- 컬러 LCD 디스플레이 3,5 "TFT, 터치 스크린 포함
- 최대 속도 10Hz로 데이터 기록 (초당 10 개 샘플)
- 2GB 또는 4GB 내부 데이터 메모리
- RS-485 (Modbus RTU), USB 호스트, 이더넷 통신
- 벽걸이 형 IP 65 케이스
- 상세 설명
Description
MultiCon 제품 라인의 기능적 응용 범위를 확장 한 결과 CMC-N16 벽걸이 형 모델이 설계되었습니다. 새로운 IP 65 인클로저는 패널 장착 인클로저에 일반적인 컨트롤러 / 데이터 레코더를 안전하게 설치할 수없는 열악한 환경에서 장치를 사용할 수 있도록합니다. 패널 장착 모델과 비교하면 사용 가능한 입력 수가 줄어들지 만 지금까지 사용 가능한 기능은 유지됩니다. 덕분에 고급 제어 기능 (PID, ON / OFF, 시간 및 프로필 등)과 제어 대상의 설정 점, 여기 및 현재 상태 로깅을 통합 한 최초의 산업용 장치 중 하나입니다. Linux 펌웨어를 기반으로 안정적이고 터치 스크린으로 구성이 쉽고 편안하며 데이터 표시도 읽기 쉽고 매력적입니다. Multicon CMC-N16은 매우 작은 하우징에 구축되었지만 최대 4 개의 입력을 통합 할 수 있으며 그 구조를 통해 13 개의 사용 가능한 입력 / 출력 블록 중에서 선택하여 사용자가 거의 자유롭게 구성 할 수 있습니다.
 |  |  |  |
| New MultiCon Video | See the MultiCon YouTube channel | Visit new web site dedicated to MultiCon | MultiCon cooperation with Siemens devices |
사양
| 채널수 | 2 4 |
| 입력유형 | 4 universal inputs max. 2 universal pulse counter / ratemeter 5 digital inputs 24V DC |
| 입력 레인지 | 0/4...20 mA 0/1...5V, 0/2...10V -10...25 mV, -10...100 mV, 0…600 mV, ±25 mV, ±100 mV Pt100, Pt500, Pt1000 (PN-EN): -100...600°C, Pt'50, Pt'100, Pt'500 (GOST): -200...600°C, Ni100, Ni500, Ni1000 (PN-EN): -60...180°C, Cu50, Cu100: -50...200°C, Cu'50, Cu'100 (GOST): -200...200°C TC K: -200...+1370°C, S: -50...+1768°C, J: -210...+1200°C, T: -200...+400°C, N: -200...+1300°C, R: -50...+1768°C, B: +250...+1820°C, E: -200...+1000°C 0...300Ω, 0...3kΩ |
| 출력 | depends on configuration: 4 analogue 4...20 mA max. 4 relay 1A/250V max. 4 mixed max. (2 REL / 2 x 4...20 mA, 2 REL / 2 SSR, 2 x 4...20 mA / 2 SSR) 4 SSR passive (OC with PWM) max. |
| 전원 | 16...35V AC, 19...50V DC 85..260V AC/DC |
| 디스플레이 | 3.5 inch graphic TFT, 16-bit colour, 320 x 240 pixels, with touch screen |
| 메노리 | internal 2 GB internal 4 GB |
| 기록주기 | from 0,1 s to 24 h with resolution 0,1 s |
| 통신 | RS-485 / Modbus RTU ETE (1 x Ethernet wired via gland to RJ45 built-in connector) ETEC (1 x Ethernet wired to M12 connector) ETR (1 x Ethernet wired via gland to RJ45 built-in connector + 2nd RS-485 port) ETRC (1 x Ethernet wired to M12 connector + 2nd RS-485 port) |
| 전송 프로토콜 | Modbus RTU / Master Modbus RTU / Slave Modbus TCP Server HTTP Web Server NTP |
| 작동온도 | 0...+50°C -20…+50°C |
| 보호등급 | IP 65 |
| 케이스 재질 | ABS polycarbonate |
| 마운팅 | wall |
| 케이스 사이즈 | 166 x 161 x 103 mm |
