고정확도, 고속, 다채널 측정

DT9844 - 20비트 분해능 USB 측정 모듈

DT9844는 비할 데 없는 성능을 제공하는 고정밀 고속 USB 데이터 수집 모듈입니다. 이 모듈에 특별히 설계된 회로는 가장 높은 샘플링 속도에서도 채널 간의 누화를 줄입니다.

무료 QuickDAQ 소프트웨어와 결합하면 DT9844는 가장 정교한 애플리케이션을 위한 고성능 측정 솔루션을 제공합니다. 이 모듈의 하드웨어 및 소프트웨어는 검증된 DT9834 시리즈와 호환됩니다. 향상된 측정 성능으로 이동하는 데 거의 노력이 필요하지 않습니다.

• 고정확도, 고속, 다채널 측정
• DT9844 - 20비트 분해능 USB 측정 모듈
• 32개의 단일 종단/16개의 차동 아날로그 입력, ±10V
• 1MHz 샘플링 속도(다중 채널 획득 시 640kHz)
• 20비트 해상도
• 최고의 정확도/처리량 사용 가능
• 최저 노이즈/누화: 1kHz에서 -80dB, 500kHz 안정화
• 모든 기능의 완전한 동시 작동: 32 A/D 채널, 32 DIO, 5 C/T
• 500 볼트 3단면 갈바닉 절연 .. USB 섹션에서 아날로그와 디지털 분리
• 무료 QuickDAQ 소프트웨어 포함 .. 신속하게 시작 및 실행

	DT9844-32-STP USB Data Acquisition in an Enclosure with Screw Terminals
	32 SE / 16 DI analog inputs 20-Bit resolution Includes EP361 power supply
	DT9844-32-OEM (DT9844-32-STP 으로 대체) OEM Embedded Version
	32 SE / 16 DI analog inputs 20-Bit resolution no enclosure and power supply

소프트웨어 지원

	QuickDAQ Free Data Logger Application - Upgradeable with FFT Analysis Options
	Two extensions add FFT analysis capabilities to the free base package. QuickDAQ FFT Analysis Options allow serious sound & vibration analysis supporting modal analysis and ODS analysis methods. Single-Channel and Dual-Channel (frequency response) FFT operations
	DT Data Acquisition Omni Software Application Software for Data Acquisition
	Device drivers for Windows 10 / 8.1 / 8 (64-bit and 32-bit), Windows 7 (64-bit and 32-bit), Windows Vista (64-bit and 32-bit) and Windows XP (32-bit only). The installation program automatically installs the appropriate driver for your operating system. DT-Open Layers for .NET - 32-bit and 64-bit native class library for all languages that conform to the Common Language Specification (CLS), including Visual C#, Visual Basic.NET, Visual C++.NET, Visual J#.NET, ... DT-Open Layers (DataAcq SDK) - Software Development Kit. A library of API functions in Microsoft C or C++. 32-bit and 64-bit native Windows support.
	DT-Open Layers Native .NET class library and Win32 DLL library
	Full support for Microsoft Visual Studio® 2005, 2008, 2010, and 2012. Built using managed code, virtually eliminating memory leaks. Easy configuration of all subsystem parameters.
	DAQ Adaptor for MATLAB® Interface to MATLAB
	Single environment for acquisition, analysis, and visualization. Measurement with the Data Acquisition Toolbox Direct access to all DT-Open Layers-compliant Data Translation USB and PCI modules.
	LV-Link Use DT USB and PCI data acquisition boards with NI LabVIEW™
	Create test and measurement applications for Data Translation DT-Open Layers compliant USB and PCI hardware using NI LabVIEW Consistent with the design and layout of the LabVIEW DAQmx VIs Measure and control analog I/O, digital I/O, quadrature decoders, counter/timer signals
	DASYLab Download our latest DASYLab drivers
	Create complex applications in minimal time without programming Lets you build worksheets using graphical functions Implements real-time operations, including PID control

Images

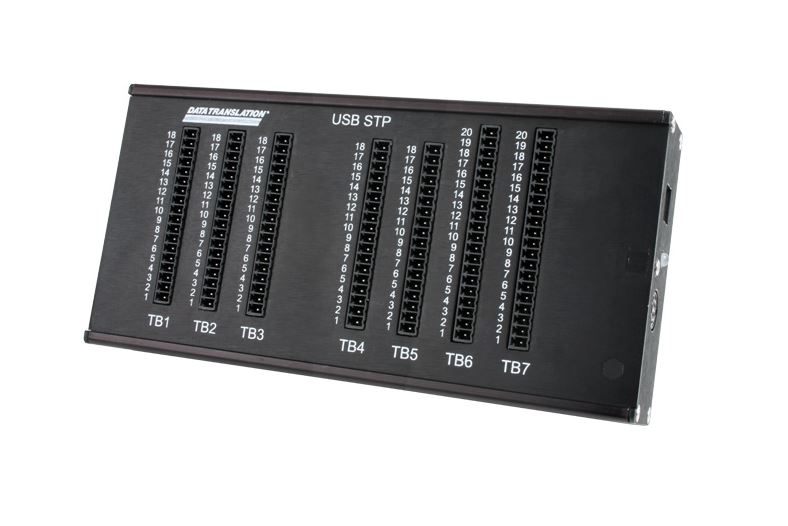

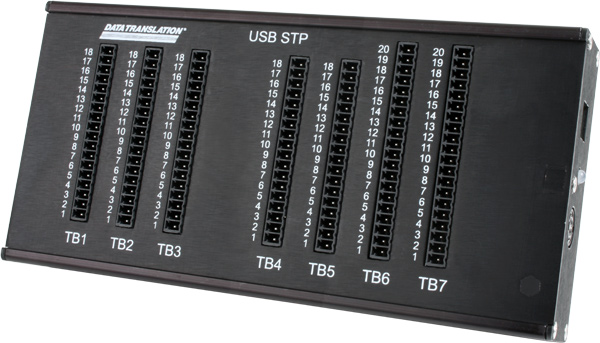

STP Connection Box  Embedded OEM board  Embedded OEM board with EP355  DT9844 inside

Drawings

Mechanical Drawing
