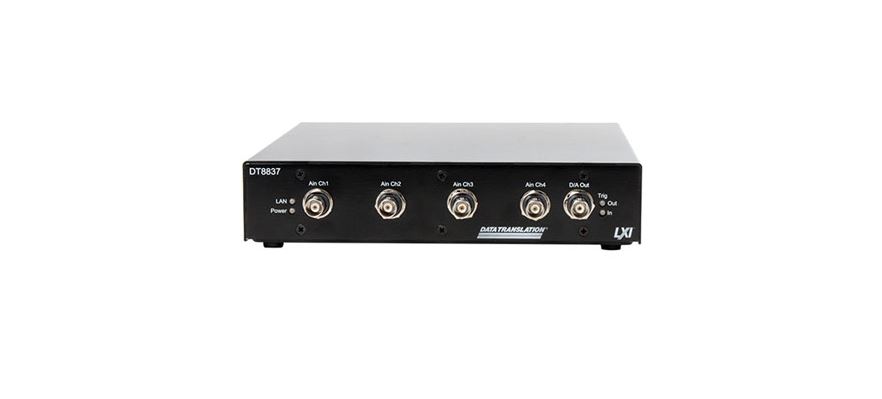

4채널 소음 진동 이더넷 DAQ (DT8837)

4채널 소음 진동 이더넷 DAQ (DT8837)

- 4 개의 IEPE 차동 아날로그 입력 - 채널당 24 비트, 52.7kHz - ± 500V 갈바닉 채널간 절연 ISO-Channel - 아날로그 출력, 회전 속도계, 카운터 동기화 - 다중 모듈 동기화 사용 유선 트리거 버스 - 원격 장치로 실행
  • 상세 설명

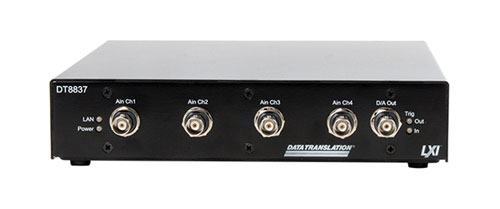

DT8837-4 채널 이더넷 (LXI) 장비 (IEPE 센서 전원 포함)

DT8837은 소음 및 진동 측정에 이상적인 매우 정확한 다기능 모듈입니다. 모든 I / O 채널은 서로 및 컴퓨터로부터 완전히 격리되어있어 거친 산업 환경에서 노이즈없는

데이터를 샘플링 할 수 있습니다. 4 개의 24 비트 IEPE (ICP®) 센서 입력, 24 비트 D / A 자극 출력, 31 비트 타코미터 채널이 동기화되어 현장 또는 실험실 사용을 위해

제 시간에 일치하는 데이터 스트림을 제공합니다.


- 고해상도 측정을 위한 4 개의 동시 24 비트 델타-시그마 A / D 채널 또는 직접 센서 연결을위한 4 개의 IEPE 입력

- 최대 52.734kHz의 샘플링 속도, 프로그래밍 가능

- ± 10V 또는 ± 1V의 입력 범위, 채널당 소프트웨어 선택 가능

- ISO-Channel ™은 모든 I / O 신호 및 접지에 대해 채널간 ± 500V 갈바닉 절연

- 24 비트 D / A 컨버터 1 개, ± 10V, 최대 52.734kHz 연속 파형 출력

- 출력 자극과 샘플링된 입력 데이터의 상관 관계를 허용하는 리드백 채널

- 4 개의 디지털 출력은 400mA에서 최대 ± 30V로 전환 가능

- 트리거 버스를 통해 64 개 채널 (IEPE 또는 전압)의 병렬 작동을 위해 최대 16 개의 모듈을 스택

- 최대 16 개의 계측기 모듈을 동기화하기 위해 LXI 트리거 버스를 통한 동기화 기준 클록, ADC 동기화 및 트리거 입력 / 출력

- QuickDAQ 고급 FFT 분석 옵션 평가판을 포함한 무료 드라이버 및 유틸리티 모음

- .NET, NI LabVIEW, VEE, MATLAB (32 비트 ~ R2015b), LabWindows / CVI 개발 용 IVI-COM 계측기 드라이버

- 금속 케이스, 전원 공급 장치 EP361 포함



DT8837- 4-Channel Ethernet (LXI) Instrument with IEPE Sensor Supply
(단종) DT9837A 으로 대체


 소프트웨어 링크


QuickDAQ
Free Data Logger Application - Upgradeable with FFT Analysis Options



  • Two extensions add FFT analysis capabilities to the free base package.
  • QuickDAQ FFT Analysis Options allow serious sound & vibration analysis supporting modal analysis and ODS analysis methods.
  • Single-Channel and Dual-Channel (frequency response) FFT operations


Signal Processing Component Library for .NET
Rapid Development of Signal Processing Applications




  • Hardware Independent – use measurement data from any device
  • Royalty-free distribution of dll
  • Single-Channel FFT Operations
    ◦Spectrum, Auto-Spectrum
    ◦Power Spectral Density




MATLAB 다운로드
Show file Driver for Instrument Control Toolbox in MATLAB
Using the Instrument Control Toolbox from The MathWorks, you can access the functions of Data Translation's instrument modules. The Instrument Control Toolbox communicates with DT instruments through a MATLAB driver to the instruments IVI-COM driver.
드라이버 및 유틸리티
Show file DT8837 Driver Download (217 MB)
- Trial version of QuickDAQ Advanced FFT Analysis Option
- Includes the DT8837 IVI-COM drivers
Show file DT8837 Support Software (19 MB)
- Eureka Discovery Utility
- SCPI Support (Manual and Examples)
- Calibration Utility


응용 노트
Show file Using DT8837 with MATLAB
Using the Instrument Control Toolbox™ from The MathWorks™, you can access the functions of the DT8837.
Note: IVI-COM drivers are supported by MATLAB through R2015b (32-bit) only.
Show file More Information on LXI
LXI is an instrumentation platform based on industry standard Ethernet technology designed to provide modularity, flexibility and performance to small- and medium-sized systems. ..
Show file More Information on IVI
Build you own applications based on Visual C++, Visual C# and Visual Basic .NET, Visual Basic 6.0, LabVIEW, LabWindows/CVI, MATLAB, Keysight VEE Pro.
White Papers
Show file Why ISO-Channel Technology is Your Best Return on Investment
When connecting signal sources it is important to eliminate the sources of error that can contribute to inaccuracies in your measurements. In most measurement instruments, this burden is on the customer. Instruments that use ISO-Channel ...
Show file ISO-Channel™ Protection
to eliminate any common mode noise and ground loop problem in any environmental conditions
