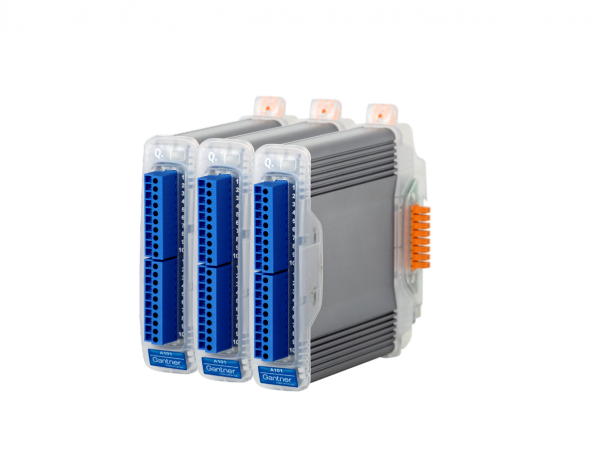

2개의 범용 아날로그 입력 채널

전압, 전류, 저항, 전위차계, RTD, 열전쌍, 스트레인 게이지(풀 브리지, 하프 브리지 및 쿼터 브리지 구성), IEPE

고정밀 디지털화

24비트 ADC, 채널당 100kHz 샘플링 속도

2개의 디지털 입력 또는 출력

상태, 트리거, 용기, 알람, 명령

신호 컨디셔닝

16개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소/최대 스토리지, RMS, 산술, 알람

3방향 갈바닉 절연

500 VDC 채널 대 채널, 채널 대 전원 공급 장치 및 뱅크

1 아날로그 입력 채널

하프 브리지 및 풀 브리지 측정, IEPE 센서, 전압, 전류, 완료 단자가 있는 쿼터 브리지

1 아날로그 출력 채널

전압(±10V) 또는 전류(0 - 20mA), 100kHz 업데이트 속도

고정밀 디지털화

19비트 SAR ADC, 100kHz 샘플링 속도

4개의 디지털 입력 및 2개의 디지털 출력

상태, 트리거, 용기, 경보, 명령

신호 컨디셔닝

32개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소/최대 스토리지, RMS, 산술, 알람

3방향 갈바닉 절연

500 VDC 채널 대 채널, 채널 대 전원 공급 장치 및 뱅크

8개의 아날로그 입력 채널

열전대(유형 B / E / J / K / L / N / R / S / T / U), 전압(±80 mV)

고정밀 디지털화

24비트 ADC, 채널당 100Hz 샘플링 속도, 50/60Hz 주전원 제거

자동 선형화 보정

입력 범위에 맞게 조정된 보간점의 최적 위치

열린 열전쌍 감지

단선, 느슨한 연결 또는 열전쌍 단선 감지

3방향 갈바닉 절연

100VDC 채널 간, 500VDC 채널 간 전원 공급 장치 및 뱅크

전자파 적합성(EMC)

IEC 61000-4 및 EN 55011에 따라

8개의 아날로그 입력 채널

열전대(K형), 전압(±80mV)

고정밀 디지털화

24비트 ADC, 채널당 100Hz 샘플링 속도, 50/60Hz 주전원 제거

자동 선형화 보정

입력 범위에 맞게 조정된 보간점의 최적 위치

단순화된 배선

미니 TC 플러그와 직접 연결, 냉접점 보상 내장

열린 열전쌍 감지

단선, 느슨한 연결 또는 열전쌍 단선 감지

3방향 갈바닉 절연

100VDC 채널 간, 500VDC 채널 간 전원 공급 장치 및 뱅크

전자파 적합성(EMC)

IEC 61000-4 및 EN 55011에 따라

4개의 아날로그 입력 채널

Pt100, Pt1000, 저항 400옴/4000옴, 2, 3 또는 4선 연결

고정밀 온도 측정

최대 측정 오차 0.05°C, 온도 드리프트 0.02 / 10K(Pt100의 경우)

고정밀 디지털화

24비트 ADC, 채널당 10Hz 샘플링 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람

3방향 갈바닉 절연

500 VDC 채널 대 채널, 채널 대 전원 공급 장치 및 채널 대 버스

4개의 아날로그 입력 채널

RTD 센서, 저항 6500Ω 및 20000Ω, 2선, 3선 또는 4선

낮은 여기 전류

7.5µA 유효, 센서 자체 발열 오류 최소화

센서 특성의 개별 선형화

32개 노드를 사용하여 센서별 선형화하고 센서 데이터 파일에 보관합니다. 제조업체 교정 데이터 가져오기

고정밀 디지털화

24비트 ADC, 채널당 10Hz 샘플링 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대 스토리지, RMS, 산술, 알람

3방향 갈바닉 절연

500 VDC 채널 대 채널, 채널 대 전원 공급 장치 및 채널 대 버스

갈바닉 절연 아날로그 입력 채널 2개

스트레인 게이지 및 유도 하프 및 풀 브리지, 완성 단자가 있는 LVDT, RVDT 쿼터 브리지

DC 및 반송파 주파수(CF) 원리

2.5 및 5 VDC 여기, 2.5 및 5 VDCeff 여기 캐리어 주파수, 채널당 600 Hz 또는 4.8 kHz 구성 가능

2개의 아날로그 출력 채널

채널당 ±10VDC, 10kHz 업데이트 속도

고정밀 디지털화

24비트 ADC, 채널당 10kHz 샘플 속도

4개의 디지털 I/O

입력: 상태, 용기, 메모리 재설정, 출력: 상태, 알람, 임계값

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람

3방향 갈바닉 절연

500 VDC 채널 대 채널, 채널 대 전원 공급 장치 및 채널 대 버스

4개의 범용 아날로그 입력 채널

전압, 전류, 저항, 전위차계, RTD(Pt100 / Pt1000), 열전쌍, 스트레인 게이지

고정밀 디지털화

24비트 ADC, 채널당 10kHz 샘플 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람

3방향 갈바닉 절연

500 VDC 채널 대 채널, 채널 대 전원 공급 장치 및 채널 대 버스

전자파 적합성(EMC)

IEC 61000-4 및 EN 55011에 따라

8개의 아날로그 입력 채널

차동 전압, 전류(션트 저항 포함)

2개의 디지털 입력 및 출력

상태, 트리거, 용기, 경보, 명령

고정밀 디지털화

24비트 ADC, 채널당 10kHz 샘플 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람

 Q.bloxx A103 대체

3방향 갈바닉 절연

500 VDC 채널 대 채널, 채널 대 전원 공급 장 치 및 채널 대 버스

갈바닉 절연 입력 채널 8개

차동 전압 ±60V, 절연 전압 DC500V

고정밀 디지털화

24비트 ADC, 채널당 10kHz 샘플링 속도

2개의 디지털 입력 및 2개의 디지털 출력

입력: 상태, 용기, 메모리 재설정, 출력: 상태, 알람, 임계값

신호 컨디셔닝

선형화, 디지털 필터, 평균, 스케일링, 최소/최대 저장, RMS, 산술, 알람

갈바닉 절연

채널 간, 전원 공급 장치 및 인터페이스, 절연 전압 500 VDC

4개의 아날로그 출력 채널

전압(±10 VDC) 또는 전류(0 - 20 mA), 채널별로 구성 가능

DAC 해상도 16비트

채널당 100kHz

자유롭게 확장 가능한 출력

4개의 디지털 입력 및 출력

카운터 2개, 주파수 2개 또는 PWM 입력 2개, 주파수 출력 4개, PWM 출력 4개 또는 상태 출력 4개로 구성 가능

주파수 측정

최대 1MHz의 주파수 측정, 방향 감지

카운터

정방향 카운터, 기준 위치 인식(재설정/활성화) 기능이 있는 구적 카운터, 최대 1MHz

PWM 입력

듀티 사이클 및 주파수 측정

3방향 갈바닉 절연

500 VDC 채널 대 채널, 채널 대 전원 공급 장치 및 뱅크

갈바닉 절연 아날로그 입력 채널 4개

IEPE 센서, 전압

구성 가능한 입력 범위

±100mV, ±1VDC, ±10VDC

고정밀 디지털화

24비트 ADC, 채널당 100kHz 샘플링 속도

신호 컨디셔닝

16개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소/최대 스토리지, RMS, 산술, 알람

갈바닉 절연

500 VDC 채널 대 채널, 채널 대 전원 공급 장치 및 뱅크

스트레인 게이지용 아날로그 입력 채널 8개

풀, 하프 및 쿼터 브리지 구성, 채널별로 구성 가능

최적의 신호 대 잡음비를 위해 선택 가능한 입력 범위

하프 브리지 및 풀 브리지의 경우 2.5 또는 10mV/V, 쿼터 브리지의 경우 1 또는 10mV/V

고정밀 디지털화

24비트 ADC, 채널당 10kHz 샘플 속도

액티브 리드선 저항 보상

리드 와이어 저항 변화의 지속적인 보상을 위한 온라인 보상 신호(OCS)

채널당 션트 교정

내장 션트 저항기

전체 측정 체인의 분로 검증.

갈바닉 절연

인터페이스에 공급할 채널

8개의 범용 아날로그 입력 채널

전압, 전류, 저항, Pt100, Pt1000

아날로그 디지털 변환

24비트 ADC, 채널당 100Hz 샘플링 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링

양방향 갈바닉 절연

인터페이스에 공급할 채널, 500VDC

전자파 적합성(EMC)

IEC 61000-4 및 EN 55011에 따라

Q.monixx 및 Q.station용 I/O 확장

최대 하나의 UART에서 230kBaud

높은 갈바닉 절연 입력 채널 2개

전압, 전류, Pt100, 전위차계, 풀 브리지 및 하프 브리지, IEPE, 절연 전압 1200 VDC 영구

신호 컨디셔닝

선형화, 디지털 필터, 평균, 스케일링, 최소/최대 저장, 산술, 알람

빠른 고정밀 디지털화

24비트 ADC, 채널당 100kHz 샘플링 속도

갈바닉 절연

채널 간 전원 공급 장치 및 인터페이스 절연 전압 1200 VDC / 848 VACrms 테스트 전압 1분 동안 5 kVDC

카테고리

1000V CAT II 및 600V CAT III

갈바닉 절연 입력 채널 4개

고전위 전압, 범위 100mV, 1V, 10V

신호 컨디셔닝

16개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소/최대 스토리지, RMS, 산술, 알람

빠른 고정밀 디지털화

24비트 ADC, 채널당 100kHz 샘플링 속도

갈바닉 절연

채널 간 전원 공급 장치 및 인터페이스 절연 전압 1200 VDC / 848 VACrms 테스트 전압 1분 동안 5 kVDC

카테고리

1000V CAT II 및 600V CAT III

갈바닉 절연 입력 채널 4개

높은 전위의 비절연 열전대용

냉접점 보상

신호 컨디셔닝

디지털 필터, 평균, 스케일링, 최소/최대 저장, 산술, 알람

동적 선형화

선택한 범위, 유형 B, E, J, K, L, N, R, S, T, U에서 최적의 보간점 포지셔닝

고정밀 디지털화

24비트 ADC, 채널당 10kHz 샘플링 속도

갈바닉 절연

채널 간 전원 공급 장치 및 인터페이스 절연 전압 1200 VDC / 848 VACrms 테스트 전압 1분 동안 5 kVrms

카테고리

1000V CAT II 및 600V CAT III

4개의 전압 입력 채널

±40V, ±120V, ±400V, ±1200V의 전압 측정용 입력부 2개 ±80mV, ±240mV, ±800mV, ±2400mV의 션트 저항기를 통한 전류 측정용 입력부 2개

신호 컨디셔닝

선형화, 디지털 필터, 평균, 스케일링, 최소/최대 저장, RMS, 알람

빠른 고정밀 디지털화

24비트 ADC, 채널당 100kHz 샘플링 속도

갈바닉 절연

채널 간 전원 공급 장치 및 인터페이스 절연 전압 1200 VDC / 848 VACrms 테스트 전압 1분 동안 5 kVDC

카테고리

1000V CAT II 및 600V CAT III

갈바닉 절연 입력 채널 4개

전압, 범위 ±40V, ±120V, ±400V, ±1200V

신호 컨디셔닝

16개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소/최대 스토리지, RMS, 산술, 알람

빠른 고정밀 디지털화

24비트 ADC, 채널당 100kHz 샘플링 속도

갈바닉 절연

채널 간 전원 공급 장치 및 인터페이스 절연 전압 1200 VDC / 848 VACrms 테스트 전압 1분 동안 5 kVDC

카테고리

1000V CAT II 및 600V CAT III

갈바닉 절연 아날로그 입력 채널 4개

스트레인 게이지 및 유도 하프 및 풀 브리지, 완성 단자가 있는 LVDT, RVDT 쿼터 브리지

캐리어 주파수(CF) 원리

4.8kHz 캐리어 주파수

고정밀 디지털화

24비트 ADC, 채널당 10kHz 샘플 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람

3방향 갈바닉 절연

500 VDC 채널 대 채널, 채널 대 전원 공급 장치 및 채널 대 버스

8개의 디지털 입력 및 8개의 디지털 출력

카운터, 주파수 및 PWM으로 구성 가능 4개의 입력만 주파수에 사용할 수 있습니다.

상태 입력 및 출력

프로세스 및 호스트 제어

주파수 입력 및 출력

최대 1MHz의 주파수 측정(Chronos 방식), 최대 10kHz의 주파수 출력

카운터

for/backward 카운터, 기준 영점 인식 및 누락 치아 감지 기능이 있는 구적 카운터, 최대 1MHz

PWM 입출력

듀티 사이클 및 주파수 측정, 가변 주파수 및/또는 듀티 사이클 출력

시간 측정

갈바닉 절연

전원 공급 장치 및 인터페이스에 대한 I/O 신호(4 x 4 I/O) 절연 전압 500 VDC

3방향 갈바닉 절연

500VDC 그룹 간, 그룹 간 전원 공급 장치 및 뱅크

빠른 응답 시간

채널당 10µs

16개의 디지털 입력

상태, 단일 비트 또는 비트 세트

구성 가능한 로직

TTL 또는 24VDC(IEC 61131-2, 유형 1에 따름)

16개의 디지털 출력

상태, 단일 비트 또는 비트 세트

빠른 응답 시간

채널당 최대 10µs

높은 부하 용량

30 VDC / 500 mA, 단락 방지

3방향 갈바닉 절연

500 VDC 그룹 대 그룹, 그룹 대 전원 공급 장치 및 그룹 대 버스

2~6개의 구성 가능한 디지털 입력

채널 수는 구성, 카운터, 주파수, PWM, 차동 또는 단일 종단에 따라 다름

256단계로 조정 가능한 임계값

차동 입력: -20V ~ +20V 단일 종단 입력: 0V ~ +26V

주파수 입력

최대 1MHz의 주파수 측정(크로노스 방식), 방향 감지

상태 입력

조정 가능한 임계값

카운터

for/backward 카운터, 기준 영점 인식 및 누락 치아 감지 기능이 있는 구적 카운터, 최대 1MHz

PWM 입력

듀티 사이클 및 주파수 측정, 가변 주파수 및/또는 듀티 사이클 출력

갈바닉 절연

기능 그룹 1 ~ 기능 그룹 2 ~ 전원 공급 장치 및 인터페이스 격리 전압 500 VDC
