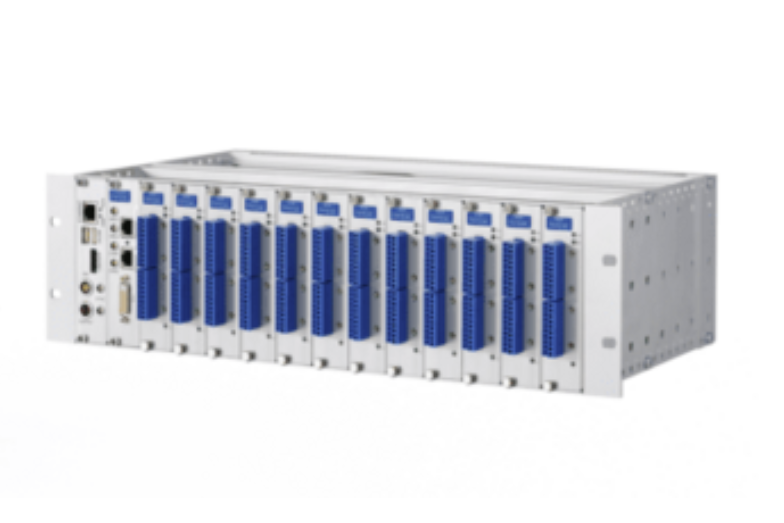

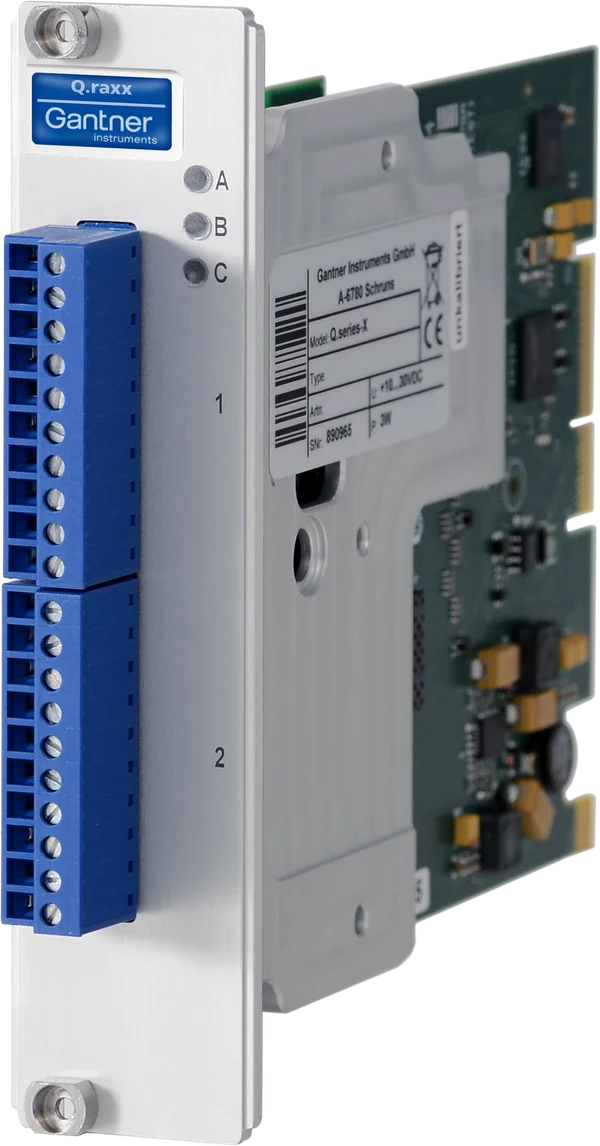

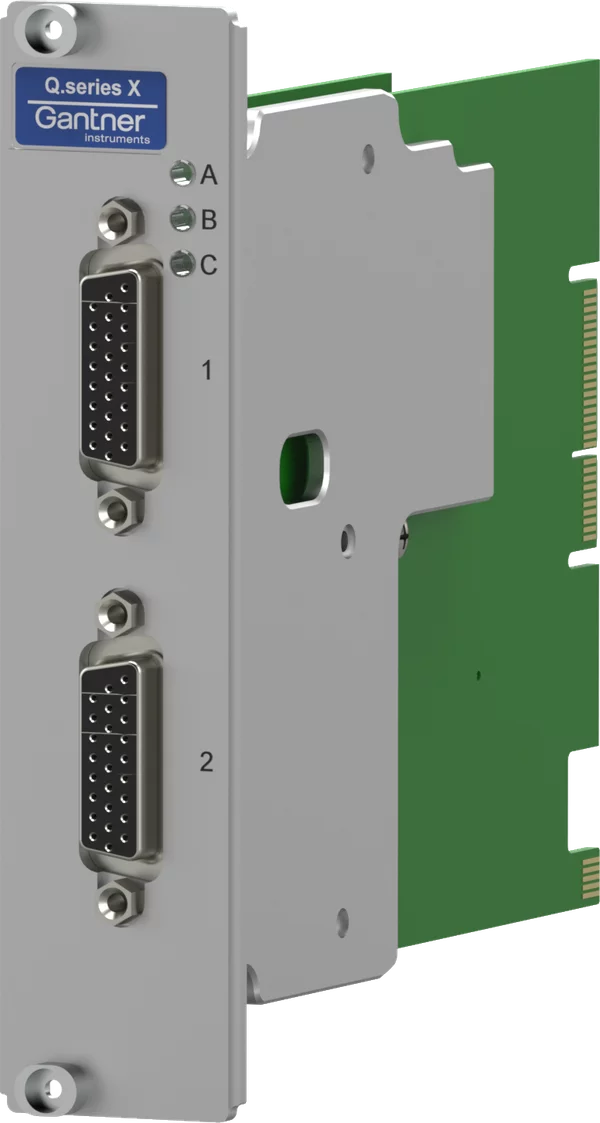

2개의 범용 아날로그 입력 채널

전압, 전류, 저항, 전위차계, RTD, 열전대, 스트레인 게이지(풀, 하프 및 쿼터 브리지 구성), IEPE

고정밀 디지털화

24비트 ADC, 채널당 100kHz 샘플링 속도

2 디지털 입력 또는 출력

상태, 트리거, 용기, 알람, 명령

신호 컨디셔닝

16개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소/최대 스토리지, RMS, 산술, 알람

3-Way 갈바닉 절연

채널 간, 채널 대 전원 공급 장치 및 뱅크

2 디지털 입력 또는 출력

상태, 트리거, 용기, 알람, 명령

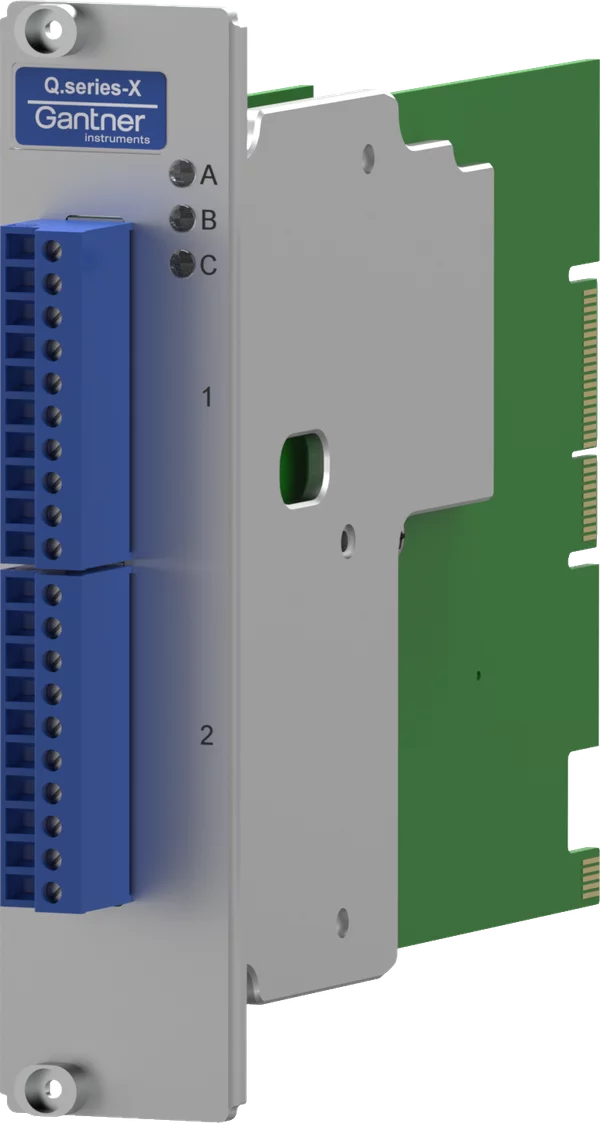

2개의 범용 아날로그 입력 채널

전압, 전류, 저항, 전위차계, RTD, 열전대, 스트레인 게이지(풀, 하프 및 쿼터 브리지 구성), IEPE

3-Way 갈바닉 절연

채널 간, 채널 대 전원 공급 장치 및 뱅크

신호 컨디셔닝

16개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소/최대 스토리지, RMS, 산술, 알람

각 채널에 대한 센서 공급

고정밀 디지털화

24비트 ADC, 채널당 100kHz 샘플링 속도

1 아날로그 입력 채널

하프 및 풀 브리지, IEPE 센서, 전압, 전류, 완성 터미널이 있는 쿼터 브리지

1 아날로그 출력 채널

전압(±10V) 또는 전류(0 - 20mA), 100kHz 업데이트 속도

고정밀 디지털화

19비트 SAR ADC, 100kHz 샘플링 속도

4개의 디지털 입력 및 2개의 디지털 출력

상태, 트리거, 용기, 알람, 명령

신호 컨디셔닝

32개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소/최대 스토리지, RMS, 산술, 알람

3-Way 갈바닉 절연

채널 간, 채널 대 전원 공급 장치 및 뱅크

8개의 아날로그 입력 채널

열전대(유형 B/E/J/K/L/N/R/S/T/U), 전압(±80mV)

고정밀 디지털화

24비트 ADC, 채널당 100Hz 샘플링 속도, 50/60Hz 주전원 제거

자동 선형화 보정

입력 범위에 맞게 조정된 보간점의 최적 위치

열전대 개방 감지

끊어진 전선, 느슨한 연결 또는 열전대 소손 감지

3-Way 갈바닉 절연

채널 간, 전원 공급 장치 및 뱅크에 대한 채널

전자파 적합성(EMC)

IEC 61000-4 및 EN 55011에 따름

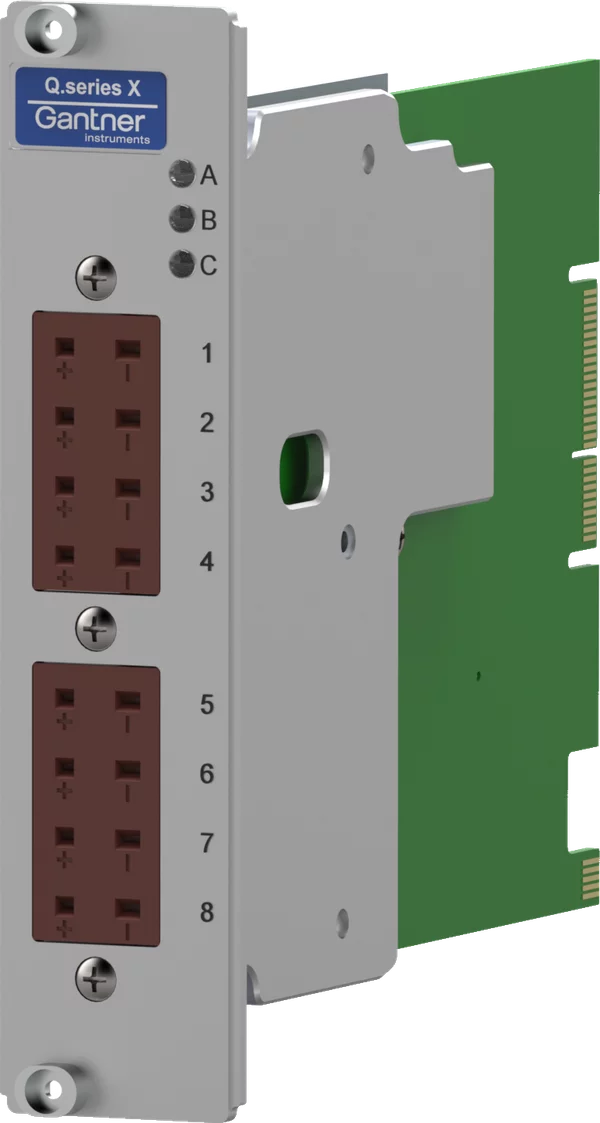

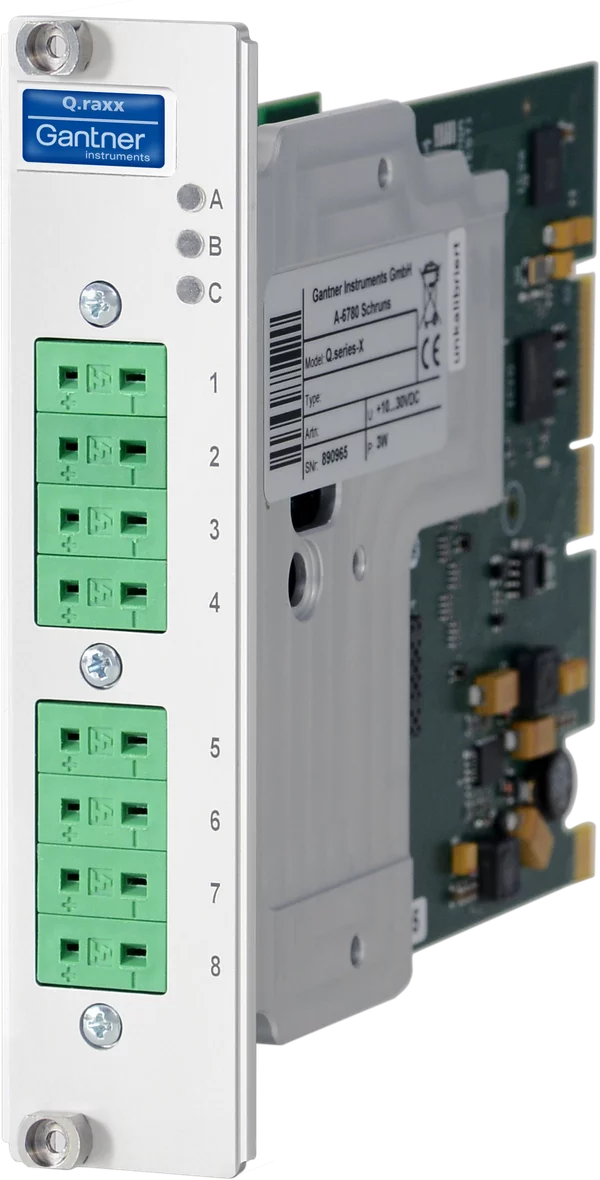

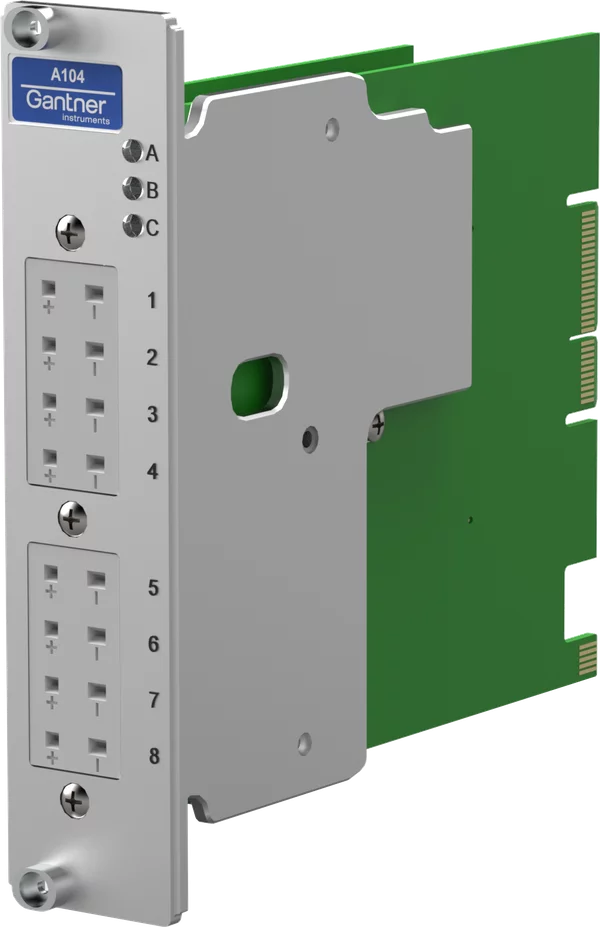

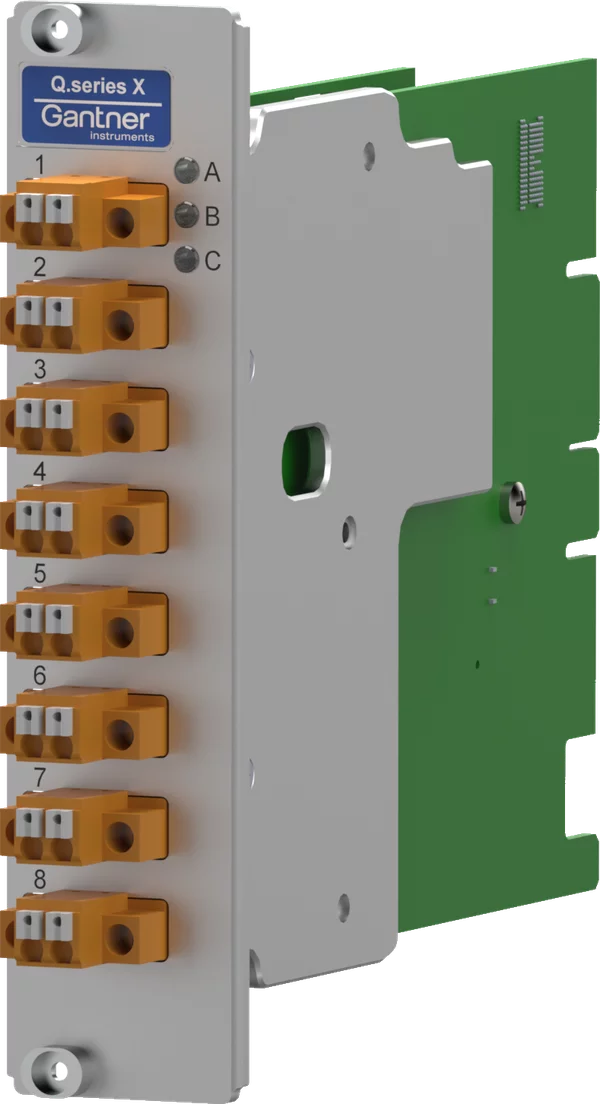

8개의 아날로그 입력 채널

열전대(K형), 전압(±80mV)

고정밀 디지털화

24비트 ADC, 채널당 100Hz 샘플링 속도, 50/60Hz 주전원 제거

자동 선형화 보정

입력 범위에 맞게 조정된 보간점의 최적 위치

단순화된 배선

mini-TC 플러그를 통한 직접 연결, 내장형 냉접점 보상

3-Way 갈바닉 절연

채널 간, 전원 공급 장치 및 뱅크에 대한 채널

전자파 적합성(EMC)

IEC 61000-4 및 EN 55011에 따름

8개의 아날로그 입력 채널

열전대(유형 B / E / J / K / L / N / R / S / T / U), 전압 (±80 mV)

고정밀 디지털화

24비트 ADC, 채널당 100Hz 샘플링 속도, 50/60Hz 주전원 제거

자동 선형화 보정

입력 범위에 맞게 조정된 보간점의 최적 위치

단순화된 배선

mini-TC 플러그를 통한 직접 연결, 내장형 냉접점 보상

열전대 개방 감지

끊어진 전선, 느슨한 연결 또는 열전대 소손 감지

3-Way 갈바닉 절연

채널 간, 전원 공급 장치 및 뱅크에 대한 채널

전자파 적합성(EMC)

IEC 61000-4 및 EN 55011에 따름

8개의 아날로그 입력 채널

열전대(T형), 전압(±80mV)

고정밀 디지털화

24비트 ADC, 채널당 100Hz 샘플링 속도, 50/60Hz 주전원 제거

자동 선형화 보정

입력 범위에 맞게 조정된 보간점의 최적 위치

개방 입력 감지

끊어진 전선, 느슨한 연결 또는 열전대 소손을 감지합니다. 센서 파손 감지 없이 NBC(바이어스 전류 없음) 변형으로 선택적으로 사용 가능

3-Way 갈바닉 절연

채널 간, 전원 공급 장치 및 뱅크에 대한 채널

전자파 적합성(EMC)

IEC 61000-4 및 EN 55011에 따름

4개의 아날로그 입력 채널

Pt100, Pt1000, 저항 400옴/4000옴, 2선, 3선 또는 4선 연결

고정밀 온도 측정

최대 측정 오차 0.05°C, 온도 드리프트 0.02 / 10K(Pt100의 경우)

고정밀 디지털화

24비트 ADC, 채널당 10Hz 샘플링 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람

3-Way 갈바닉 절연

채널 간, 채널 대 전원 공급 장치, 채널 대 버스

4개의 아날로그 입력 채널

RTD 센서, 저항 6500 Ω 및 20000 Ω, 2선, 3선 또는 4선

낮은 여기 전류

7.5μA로 센서 자체 발열 오류 최소화

센서 특성의 개별 선형화

32개의 노드를 사용하여 센서별 선형화를 수행하고 센서 데이터 파일에 보관합니다. 제조업체 교정 데이터 가져오기

고정밀 디지털화

24비트 ADC, 채널당 10Hz 샘플링 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대 저장, RMS, 산술, 알람

3-Way 갈바닉 절연

채널 간, 채널 대 전원 공급 장치, 채널 대 버스

4개의 아날로그 입력 채널

Pt100, Pt1000, 저항 400옴/4000옴, 2선, 3선 또는 4선 연결

고정밀 온도 측정

최대 측정 오차 0.05°C, 온도 드리프트 0.02 / 10K(Pt100의 경우)

고정밀 디지털화

24비트 ADC, 채널당 10Hz 샘플링 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람

3-Way 갈바닉 절연

채널 간, 채널 대 전원 공급 장치, 채널 대 버스

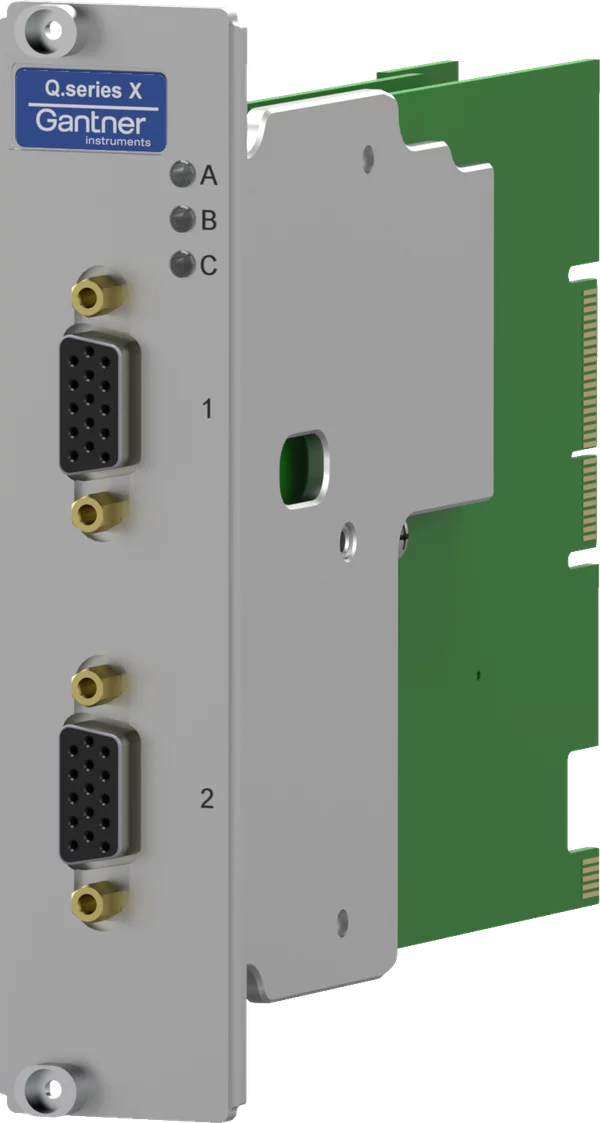

2개의 갈바닉 절연 아날로그 입력 채널

스트레인 게이지 및 유도 하프 및 풀 브리지, LVDT, RVDT 완성 터미널이 있는 쿼터 브리지

DC 및 반송파 주파수(CF) 원리

2.5 및 5 VDC 여기, 2.5 및 5 VDCeff 여기 반송파 주파수, 채널당 600 Hz 또는 4.8 kHz 구성 가능

2개의 아날로그 출력 채널

±10VDC, 채널당 20kHz 업데이트 속도

고정밀 디지털화

24비트 ADC, 채널당 20kHz 샘플링 속도

4개의 디지털 I/O

입력: 상태, 용기, 메모리 재설정, 출력: 상태, 알람, 임계값

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람

3-Way 갈바닉 절연

채널 간, 채널 대 전원 공급 장치, 채널 대 버스

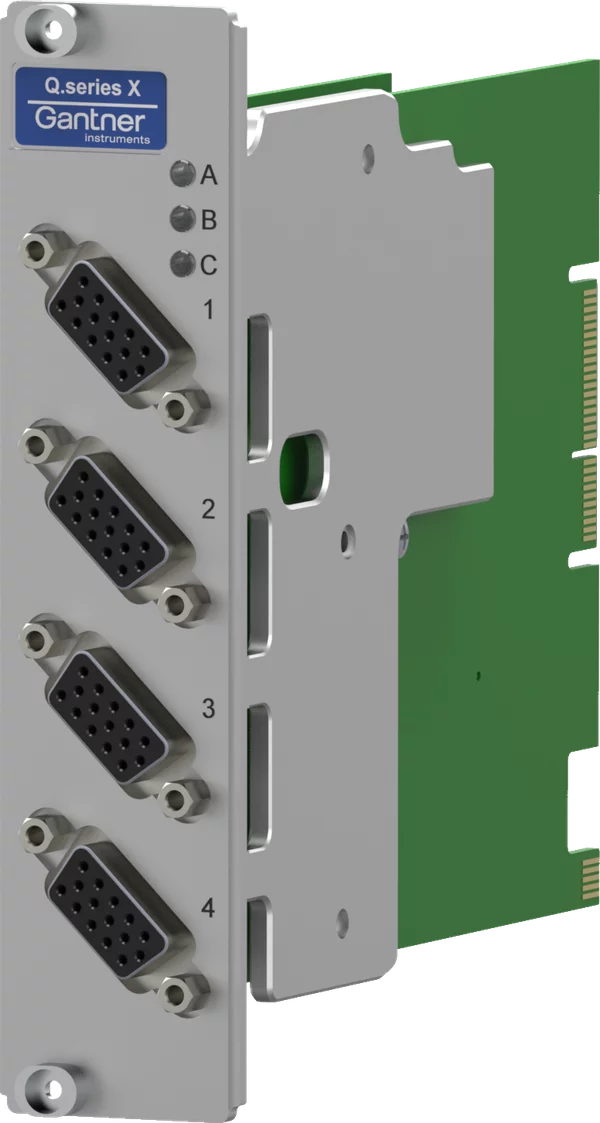

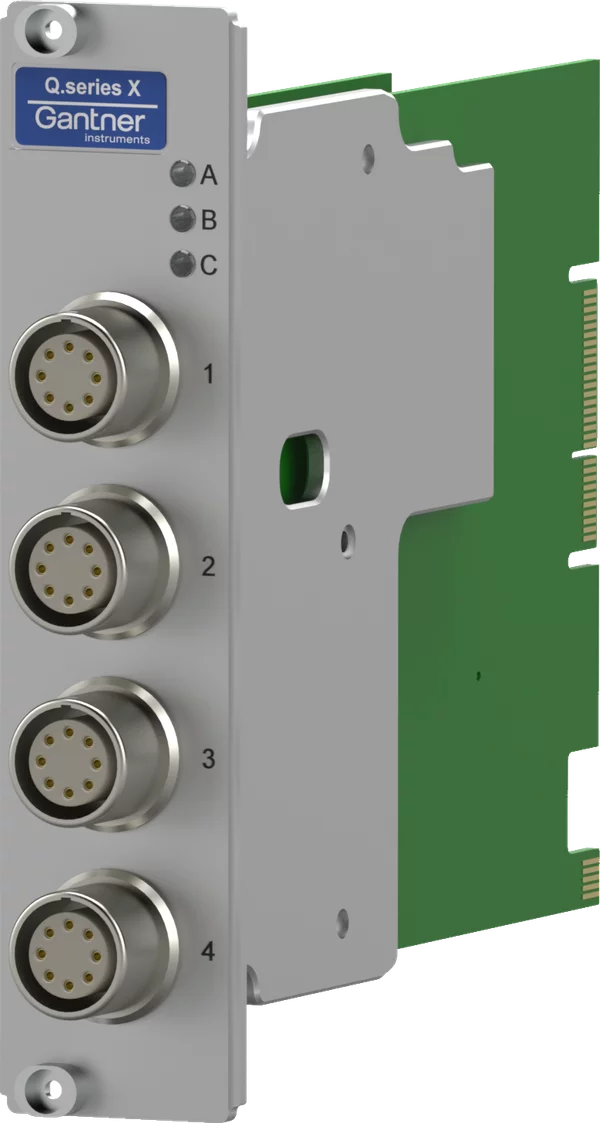

4개의 범용 아날로그 입력 채널

전압, 전류, 저항, 전위차계, RTD(Pt100 / Pt1000), 열전대, 스트레인 게이지

고정밀 디지털화

24비트 ADC, 채널당 20kHz 샘플링 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람

3-Way 갈바닉 절연

채널 간, 채널 대 전원 공급 장치, 채널 대 버스

전자파 적합성(EMC)

IEC 61000-4 및 EN 55011에 따름

MEMS 기반 센서용

단일 축 가속도계/진동 센서와 같은

4개의 범용 아날로그 입력 채널

전압, 전류, 저항, 전위차계, RTD(Pt100 / Pt1000), 스트레인 게이지 풀 및 하프 브리지. 열전대 및 스트레인 게이지 쿼터 브리지(완성 종단 포함) 완료 터미널은 현재 사용할 수 없습니다.

각 채널에 대한 센서 공급

15VDC 최대 20mA, 갈바닉 절연

고정밀 디지털화

24비트 ADC, 채널당 20kHz 샘플링 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람

3-Way 갈바닉 절연

채널 간, 채널 대 전원 공급 장치, 채널 대 버스

전자파 적합성(EMC)

IEC 61000-4 및 EN 55011에 따름

4개의 범용 아날로그 입력 채널

전압, 전류, 저항, 전위차계, RTD(Pt100 / Pt1000), 열전대, 스트레인 게이지

각 채널에 대한 센서 공급

고정밀 디지털화

24비트 ADC, 채널당 20kHz 샘플링 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람

3-Way 갈바닉 절연

채널 간, 채널 대 전원 공급 장치, 채널 대 버스

전자파 적합성(EMC)

IEC 61000-4 및 EN 55011에 따름

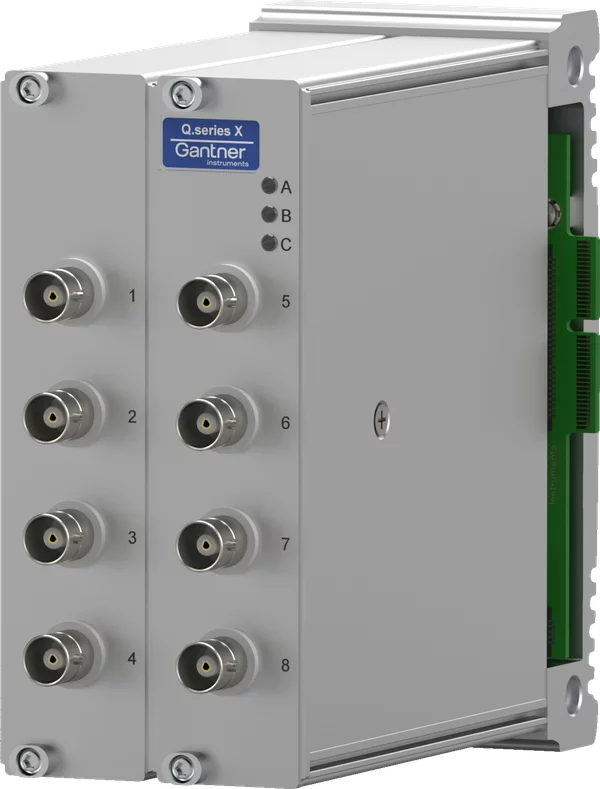

8개의 아날로그 입력 채널

차동 전압, 전류(션트 저항 포함)

2 디지털 입력 및 출력

상태, 방아쇠, 용기, 경보, 명령

고정밀 디지털화

24비트 ADC, 채널당 20kHz 샘플링 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람

3-Way 갈바닉 절연

채널 간, 채널 대 전원 공급 장치, 채널 대 버스

8개의 갈바닉 절연 입력 채널

차동 전압 ±60 V, 절연 전압 500 VDC

고정밀 디지털화

24비트 ADC, 채널당 20kHz 샘플링 속도

2개의 디지털 입력 및 2개의 디지털 출력

입력: 상태, 용기, 메모리 재설정, 출력: 상태, 알람, 임계값

신호 컨디셔닝

선형화, 디지털 필터, 평균, 스케일링, 최소/최대 저장, RMS, 산술, 알람

갈바닉 절연

채널 간, 전원 공급 장치 및 인터페이스

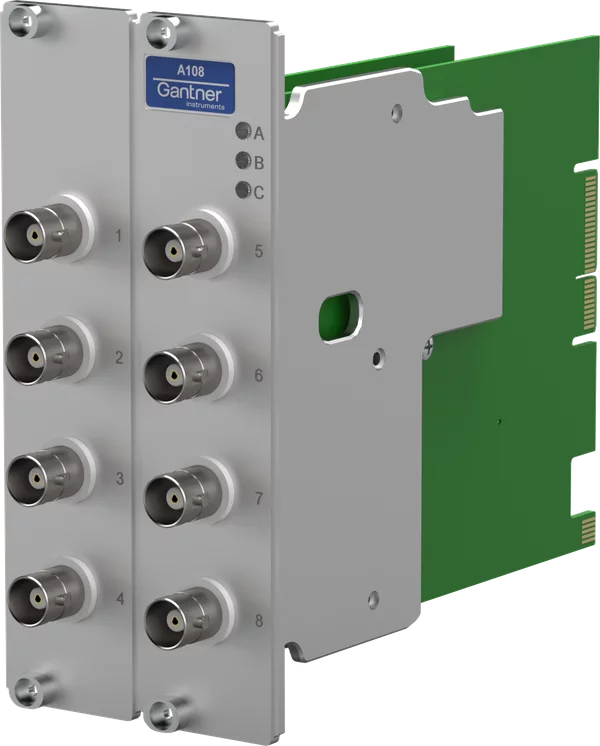

8개의 아날로그 입력 채널

차동 전압, 전류(션트 저항 포함)

고정밀 디지털화

24비트 ADC, 채널당 20kHz 샘플링 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람

3-Way 갈바닉 절연

채널 간, 채널 대 전원 공급 장치, 채널 대 버스

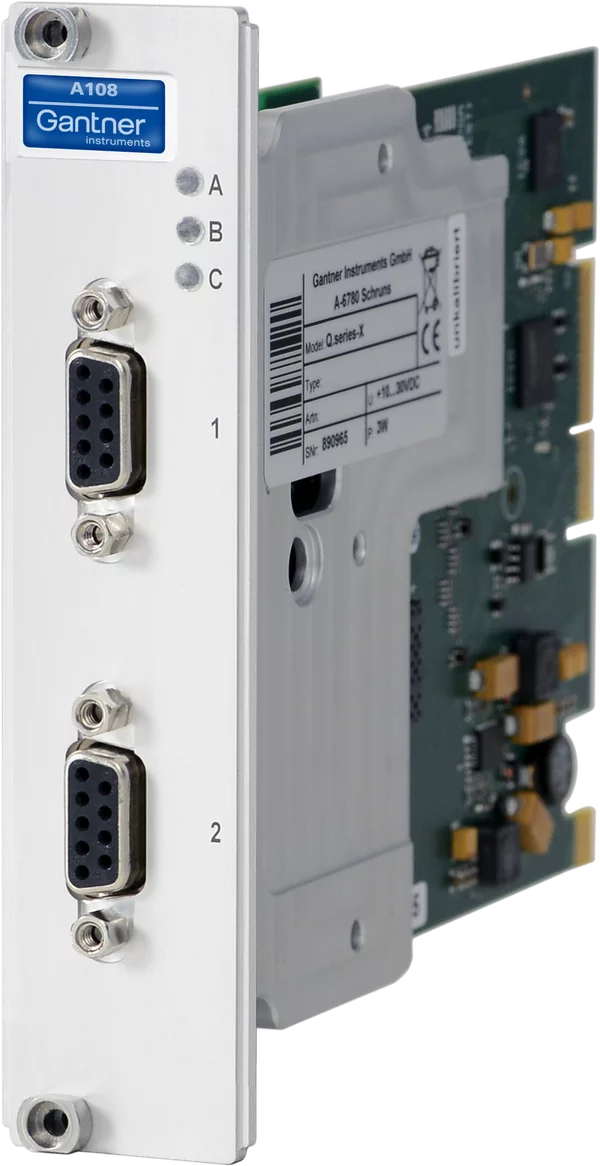

2개의 3축 MEMS 센서용 I/O 모듈

DSUB9 입력 소켓 2개 센서 공급 갈바닉 절연

6+2 아날로그 입력 채널

AI1, AI2, AI3 차동/싱글 엔드 그룹으로 전환 가능 AI5, AI6, AI7 차동/단일 종단 그룹으로 전환 가능 AI4,AI8 싱글 엔드(예: 온도 입력/보상용)

고정밀 디지털화

24비트 ADC, 채널당 20kHz 샘플링 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람

3-Way 갈바닉 절연

채널 간, 채널 대 전원 공급 장치, 채널 대 버스

4개의 단일 축 MEMS 센서용 I/O 모듈

1/4-28 입력 소켓 4개(4극) MicroCom CMR 센서 공급 갈바닉 절연

4+4 아날로그 입력 채널

AI1,AI2,AI3 AI4 차동/단일 종단 그룹으로 전환 가능 AI5,AI6,AI7,AI8 싱글 엔드(예: 온도 입력/보상용)

고정밀 디지털화

24비트 ADC, 채널당 20kHz 샘플링 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람

3-Way 갈바닉 절연

채널 간, 채널 대 전원 공급 장치, 채널 대 버스

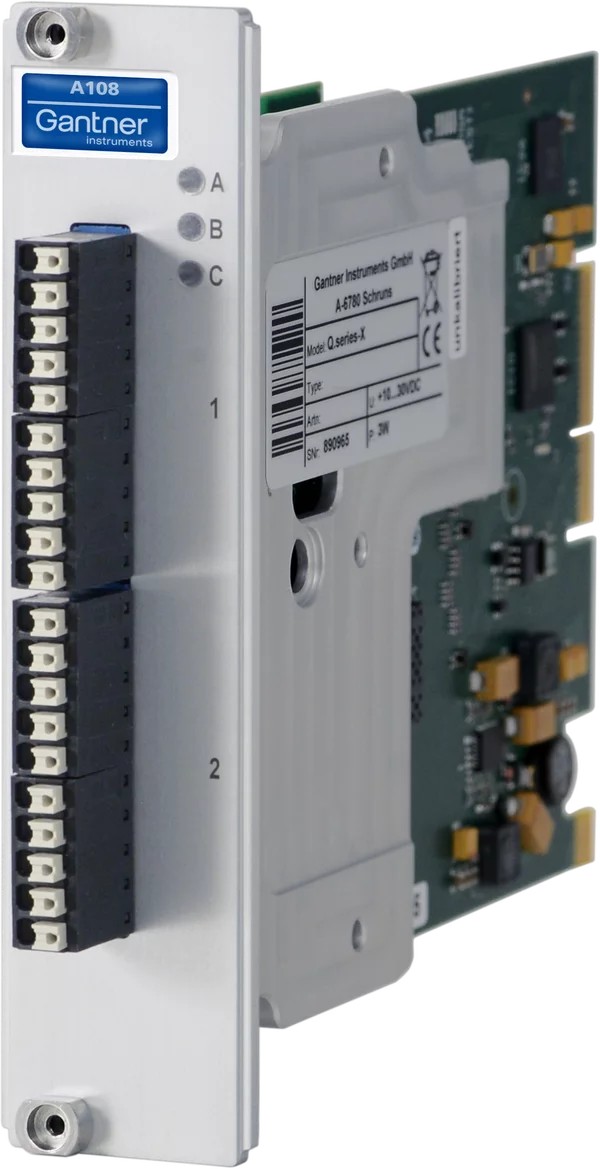

8개의 아날로그 입력 채널

차동 전압, 전류(션트 저항 포함)

2 디지털 입력 및 출력

상태, 방아쇠, 용기, 경보, 명령

고정밀 디지털화

24비트 ADC, 채널당 20kHz 샘플링 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람

3-Way 갈바닉 절연

채널 간, 채널 대 전원 공급 장치, 채널 대 버스

4개의 갈바닉 절연 아날로그 출력 채널

전압(±10 VDC) 또는 전류(0 - 20 mA), 채널당 구성 가능

DAC 해상도 16비트

각 채널당 100kHz

자유롭게 확장 가능한 출력

4개의 디지털 입력 및 출력

2개의 카운터, 2개의 주파수 또는 2개의 PWM 입력으로 구성 가능, 4 주파수 출력, 4 PWM 출력 또는 4 상태 출력

주파수 측정

최대 1MHz의 주파수 측정, 방향 감지

카운터

정방향-후진 카운터, 기준 위치 인식(리셋/인에이블)이 있는 직교 카운터, 최대 1MHz

PWM 입력

듀티 사이클 및 주파수 측정

3-Way 갈바닉 절연

채널 간, 채널 대 전원 공급 장치 및 뱅크

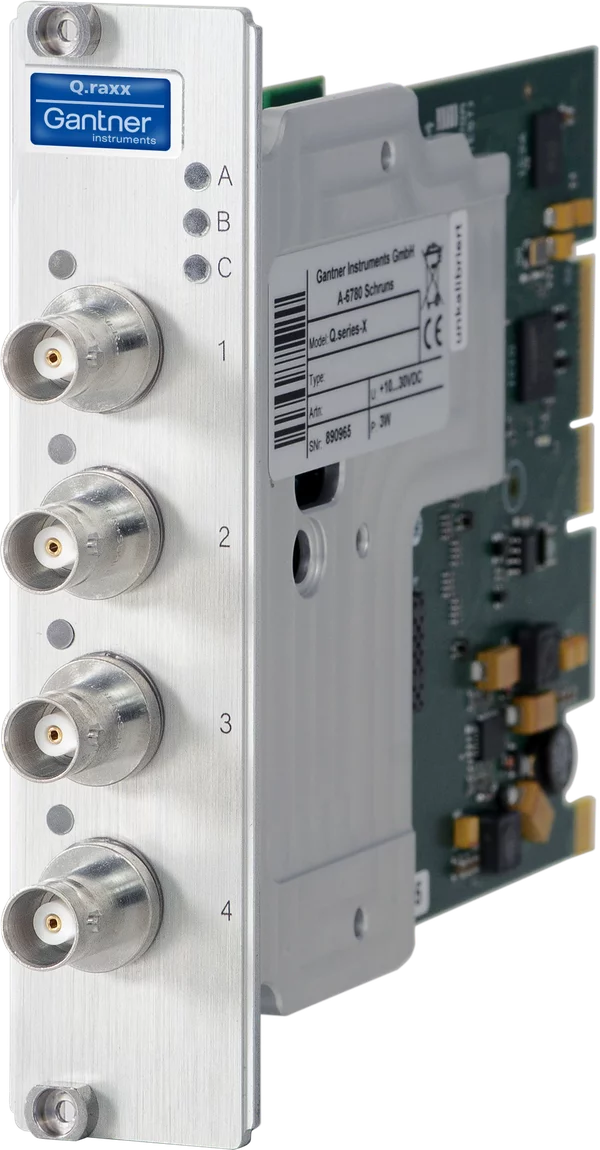

4개의 갈바닉 절연 아날로그 입력 채널

IEPE 센서, 전압

구성 가능한 입력 범위

±100mV, ±1VDC, ±10VDC

고정밀 디지털화

24비트 ADC, 채널당 100kHz 샘플링 속도

신호 컨디셔닝

16개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소/최대 스토리지, RMS, 산술, 알람

갈바닉 절연

채널 간, 채널 대 전원 공급 장치 및 뱅크

4개의 갈바닉 절연 아날로그 입력 채널

IEPE 센서, 전압

구성 가능한 입력 범위

±100mV, ±1VDC, ±10VDC

고정밀 디지털화

24비트 ADC, 채널당 100kHz 샘플링 속도, 고대역폭 45kHz

신호 컨디셔닝

16개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소/최대 스토리지, RMS, 산술, 알람

갈바닉 절연

채널 간, 채널 대 전원 공급 장치 및 뱅크

4개의 갈바닉 절연 아날로그 입력 채널

45kHz 대역

높은 입력 범위

±30V에서 기계 보호 시스템에서 원시 값을 읽을 수 있습니다.

고정밀 디지털화

24비트 ADC, 채널당 100kHz 샘플링 속도

신호 컨디셔닝

16개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소/최대 스토리지, RMS, 산술, 알람

갈바닉 절연

채널 간, 채널 대 전원 공급 장치 및 뱅크

4개의 갈바닉 절연 아날로그 입력 채널

IEPE 센서, 전압

고정밀 디지털화

24비트 ADC, 채널당 100kHz 샘플링 속도

신호 컨디셔닝

16개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소/최대 스토리지, RMS, 산술, 알람

구성 가능한 입력 범위

±100mV, ±1VDC, ±10VDC

갈바닉 절연

채널 간, 채널 대 전원 공급 장치 및 뱅크

스트레인 게이지를 위한 8개의 아날로그 입력 채널

풀, 하프 및 쿼터 브리지 구성, 채널당 구성 가능

최적의 신호 대 잡음비를 위한 선택 가능한 입력 범위

하프 브리지 및 풀 브리지의 경우 2.5 또는 10 mV/V, 쿼터 브리지의 경우 1 또는 10 mV/V

고정밀 디지털화

24비트 ADC, 채널당 20kHz 샘플링 속도

능동 리드선 저항 보상

리드선 저항 변화의 지속적인 보상을 위한 온라인 보상 신호(OCS)

채널당 션트 교정

내장 션트 저항기

전체 측정 체인의 션트 검증.

갈바닉 절연

인터페이스에 공급할 채널

빠르고 정확한 디지털화

24비트 ADC, 각 채널당 100kHz 샘플링 속도

카테고리

1000V CAT II 및 600V CAT III

2개의 높은 갈바닉 절연 입력 채널

Pt100, PT1000, 저항 2선 및 4선, 절연 전압 1200 VDC 영구

신호 컨디셔닝

선형화, 디지털 필터, 평균, 스케일링, 최소/최대 저장, 산술, 알람

갈바닉 절연

채널 대 채널, 전원 공급 장치 및 인터페이스

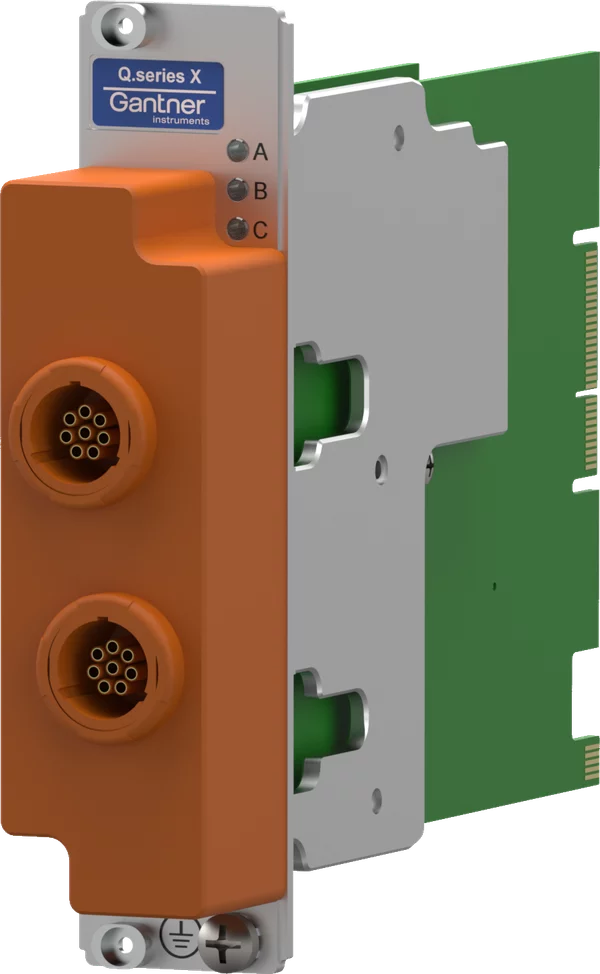

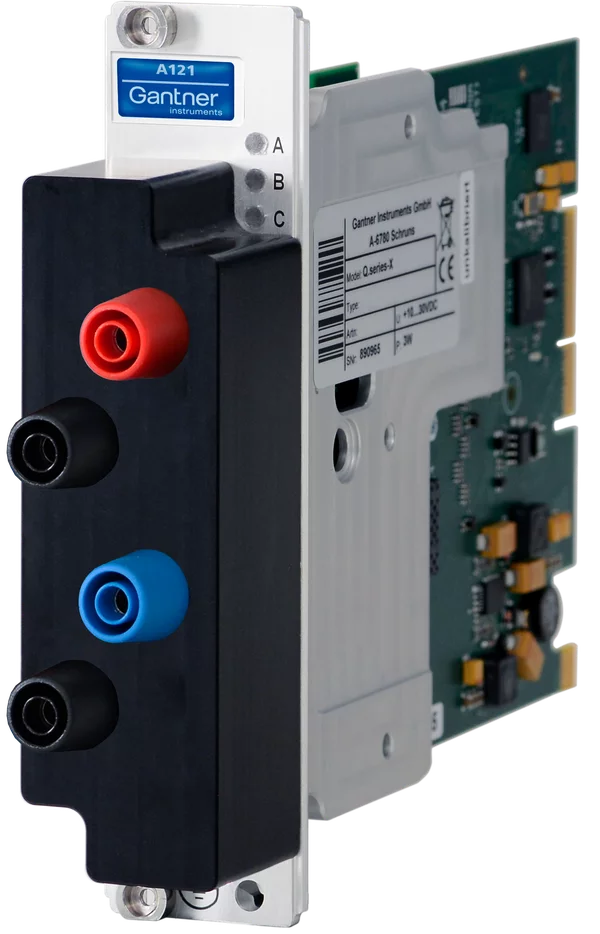

2개의 전압 입력 채널

전압 측정을 위한 1개의 입력 측정 범위 ±40 V, ±120 V, ±400 V, ±1200 V 션트 저항을 통한 전류 측정을 위한 1개의 입력 측정 범위 ±80 mV, ±240 mV, ±800 mV, ±2400 mV

신호 컨디셔닝

선형화, 디지털 필터, 평균, 스케일링, 최소/최대 저장, RMS, 알람

빠르고 정확한 디지털화

19비트 SAR ADC, 채널당 100kHz 샘플링 속도

갈바닉 절연

채널 대 채널, 전원 공급 장치 및 인터페이스

카테고리

1000V CAT II 및 600V CAT III

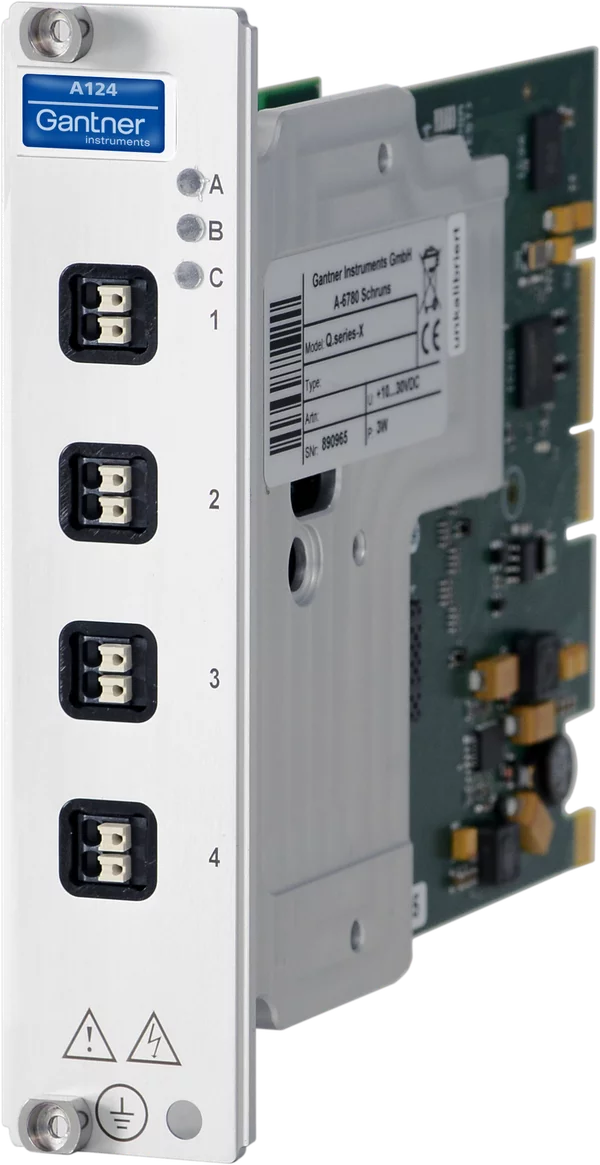

4개의 갈바닉 절연 입력 채널

고전위에서의 전압, 범위 100mV, 1V, 10V

신호 컨디셔닝

16개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소/최대 스토리지, RMS, 산술, 알람

빠르고 정확한 디지털화

24비트 ADC, 채널당 100kHz 샘플링 속도

갈바닉 절연

채널 대 채널, 전원 공급 장치 및 인터페이스

카테고리

1000V CAT II 및 600V CAT III

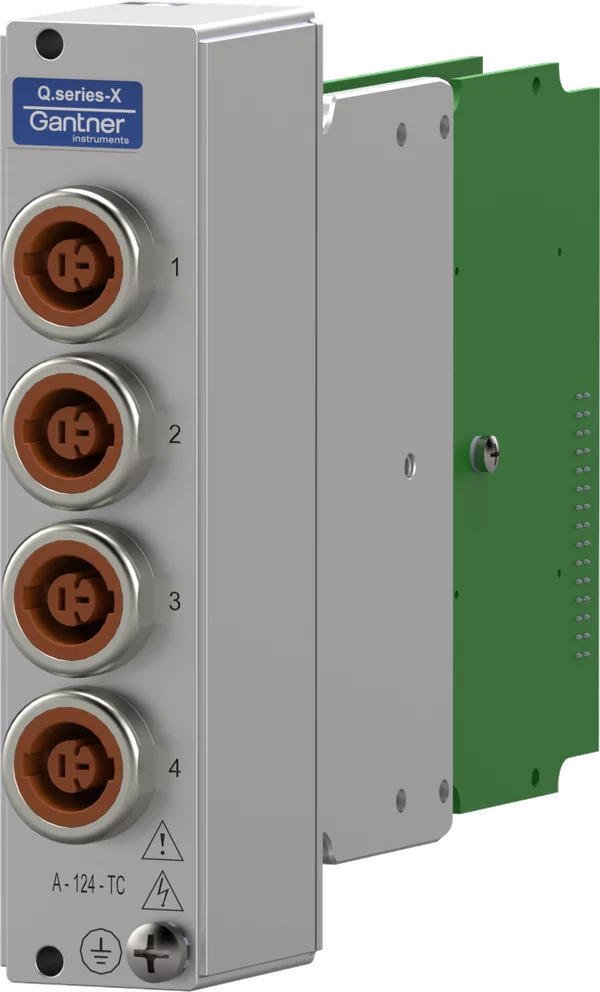

4개의 갈바닉 절연 입력 채널

고전위의 비절연 열전대용

냉접점 보상

신호 컨디셔닝

디지털 필터, 평균, 스케일링, 최소/최대 저장, 산술, 알람

동적 선형화

선택한 범위에서 보간점의 최적 위치 지정, 유형 B, E, J, K, L, N, R, S, T, U

고정밀 디지털화

24비트 ADC, 채널당 20kHz 샘플링 속도

갈바닉 절연

채널 대 채널, 전원 공급 장치 및 인터페이스

카테고리

1000V CAT II 및 600V CAT III

고정밀 디지털화

24비트 ADC, 채널당 20kHz 샘플링 속도

카테고리

1000V CAT II 및 600V CAT III

냉접점 보상

신호 컨디셔닝

4개의 갈바닉 절연 입력 채널

고전위의 비절연 열전대용

동적 선형화

선택한 범위에서 보간점의 최적 위치, 유형 K

갈바닉 절연

채널 대 채널, 전원 공급 장치 및 인터페이스

4개의 갈바닉 절연 입력 채널

고전위의 비절연 열전대용

냉접점 보상

선택한 범위에서 보간점의 최적 위치, 유형 K

동적 선형화

고정밀 디지털화

24비트 ADC, 채널당 20kHz 샘플링 속도

신호 컨디셔닝

선형화, 디지털 필터, 평균값, 스케일링, 최소/최대 메모리, 산술, 알람

갈바닉 절연

채널 대 채널, 전원 공급 장치 및 인터페이스

카테고리

1000V CAT II 및 600V CAT III

4개의 갈바닉 절연 입력 채널

고전위의 비절연 열전대용

신호 컨디셔닝

디지털 필터, 평균, 스케일링, 최소/최대 저장, 산술, 알람

고정밀 디지털화

24비트 ADC, 채널당 20kHz 샘플링 속도

냉접점 보상

동적 선형화

선택한 범위에서 보간점의 최적 위치, 유형 K

갈바닉 절연

채널 대 채널, 전원 공급 장치 및 인터페이스

카테고리

1000V CAT II 및 600V CAT III

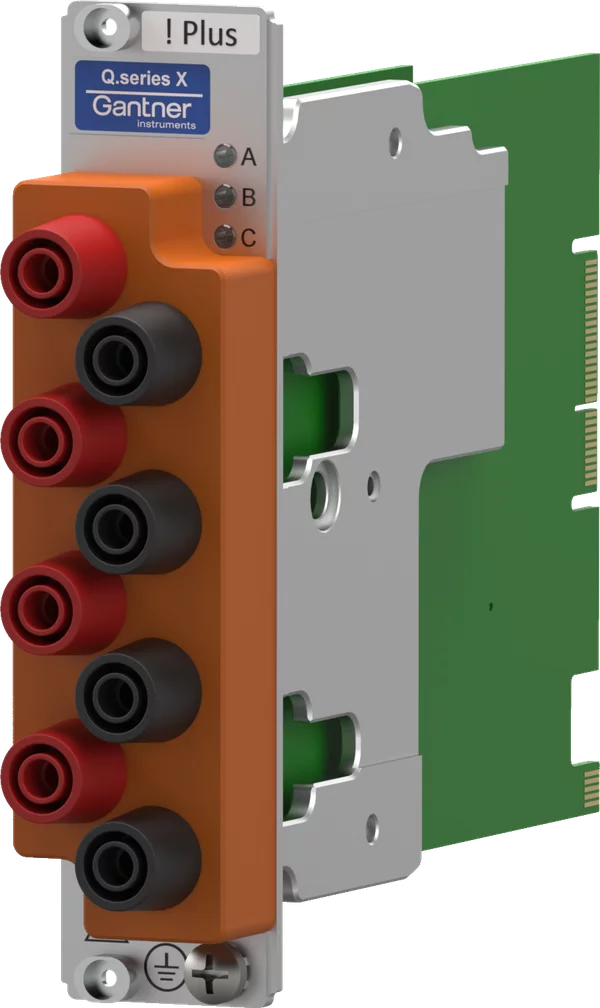

4개의 전압 입력 채널

전압 측정을 위한 2개의 입력 측정 범위 ±40 V, ±120 V, ±400 V, ±1200 V 션트 저항을 통한 전류 측정을 위한 2개의 입력 측정 범위 ±80 mV, ±240 mV, ±800 mV, ±2400 mV

신호 컨디셔닝

선형화, 디지털 필터, 평균, 스케일링, 최소/최대 저장, RMS, 알람

빠르고 정확한 디지털화

24비트 ADC, 채널당 100kHz 샘플링 속도

갈바닉 절연

채널 대 채널, 전원 공급 장치 및 인터페이스

카테고리

1000V CAT II 및 600V CAT III

4개의 전압 입력 채널

전압 측정을 위한 2개의 입력 측정 범위 ± 100 V, ± 300 V, ± 600 V, ± 1500 V 200 mV, ± 400 mV, ± 800 mV, ± 2000 mV 측정 범위±의 션트 저항을 통한 전류 측정을 위한 2개의 입력

신호 컨디셔닝

선형화, 디지털 필터, 평균, 스케일링, 최소/최대 저장, RMS, 알람

빠르고 정확한 디지털화

24비트 ADC, 채널당 100kHz 샘플링 속도

갈바닉 절연

채널 대 채널, 전원 공급 장치 및 인터페이스

카테고리

600V CAT III / 1000V CAT II / 1500V CAT 미포함

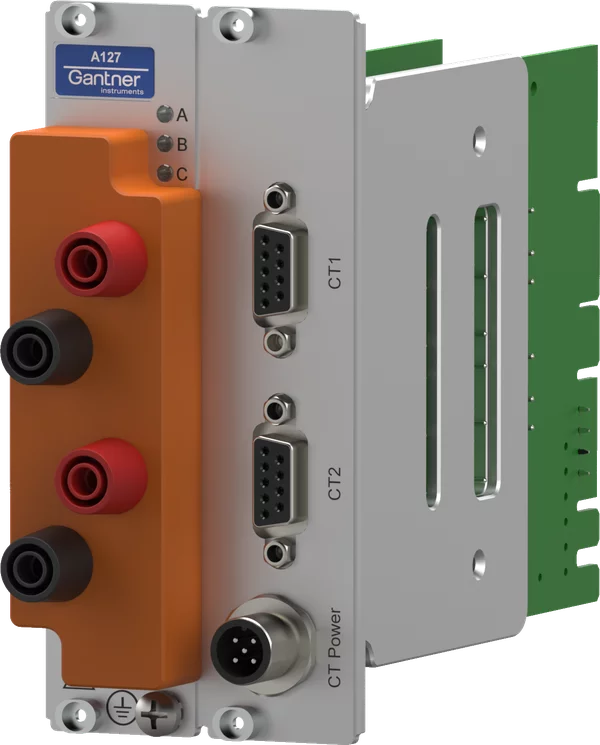

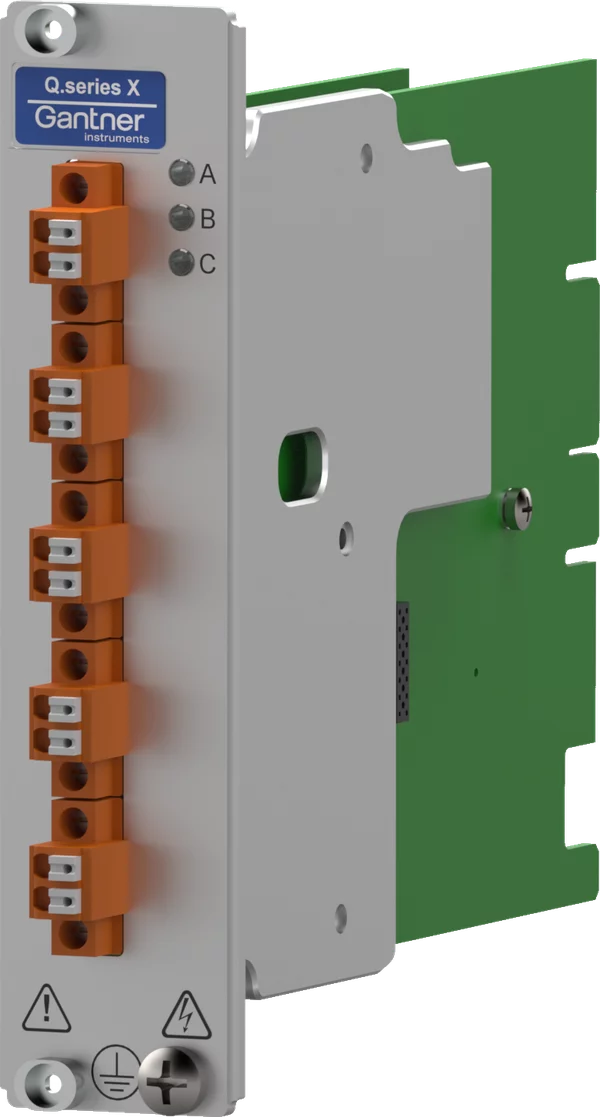

2개의 전압 입력 채널

측정 범위 ±40 V, ±120 V, ±400 V, ±1200 V

2개의 전류 입력 채널

측정 범위 ±200 mA, ±400 mA, ±800 mA

센서 공급

±15V, 정확도 0.2V

신호 컨디셔닝

선형화, 디지털 필터, 평균, 스케일링, 최소/최대 저장, RMS, 알람

빠르고 정확한 디지털화

24비트 ADC, 채널당 100kHz 샘플링 속도

갈바닉 절연

채널 대 채널, 전원 공급 장치 및 인터페이스

카테고리

1000V CAT II 및 600V CAT III

2개의 고전압 입력 채널

측정 범위 ±1500 V, ±600 V, ±300 V, ±100 V

2개의 전류 입력

측정 범위 ±200 mA, ±400 mA, ±800 mA

센서 공급

±15V, 정확도 0.2V

신호 컨디셔닝

선형화, 디지털 필터, 평균, 스케일링, 최소/최대 저장, RMS, 알람

빠르고 정확한 디지털화

24비트 ADC, 채널당 100kHz 샘플링 속도

갈바닉 절연

채널 대 채널, 전원 공급 장치 및 인터페이스

카테고리

1000V CAT II 및 600V CAT III, 1500V CAT 미포함

4개의 갈바닉 절연 입력 채널

전압, 범위 ±40 V, ±120 V, ±400 V, ±1200 V

신호 컨디셔닝

16개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소/최대 스토리지, RMS, 산술, 알람

빠르고 정확한 디지털화

24비트 ADC, 채널당 100kHz 샘플링 속도

갈바닉 절연

채널 대 채널, 전원 공급 장치 및 인터페이스

카테고리

1000V CAT II 및 600V CAT III

4개의 갈바닉 절연 입력 채널

전압, 범위 ±100 V, ±300 V, ±600 V, ±1500 V

신호 컨디셔닝

16개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소/최대 스토리지, RMS, 산술, 알람

빠르고 정확한 디지털화

24비트 ADC, 채널당 100kHz 샘플링 속도

갈바닉 절연

채널 대 채널, 전원 공급 장치 및 인터페이스

카테고리

600V CATIII / 1000V CATII / 1500V CAT 미포함

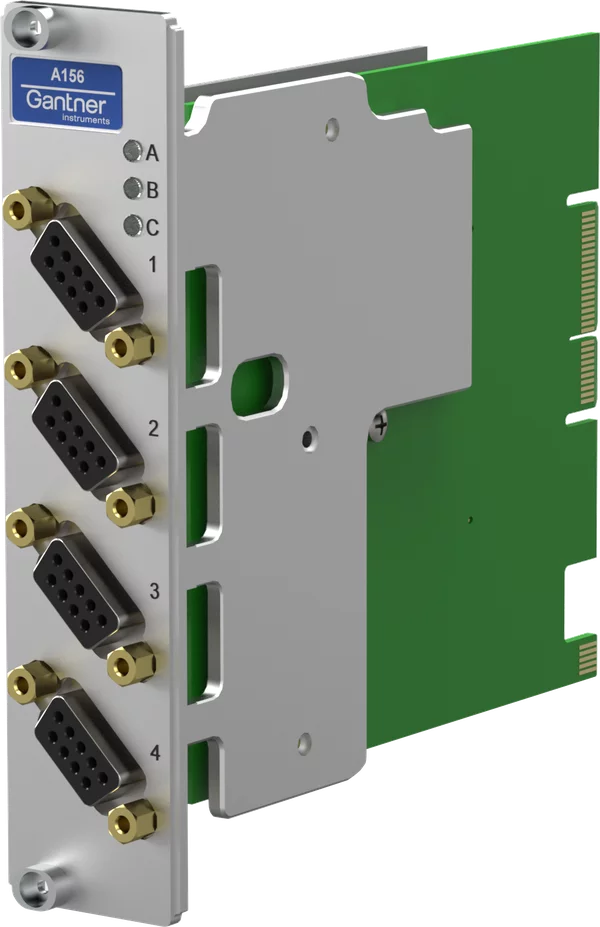

4개의 전기적으로 절연된 아날로그 입력 채널

스트레인 게이지 풀 브리지, 하프 및 쿼터 브리지, 전압

구성 가능한 여기 전압

10V, 5V, 2.5V 및 1V

4개의 디지털 입력

고정밀 디지털화

24비트 ADC, 채널당 20kHz 샘플링 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람

3-Way 갈바닉 절연

채널 간, 채널 대 전원 공급 장치, 채널 대 버스

4개의 전기적으로 절연된 아날로그 입력 채널

스트레인 게이지 풀 브리지, 하프 및 쿼터 브리지, 전압

구성 가능한 여기 전압

10V, 5V, 2.5V 및 1V

4개의 디지털 입력

고정밀 디지털화

24비트 ADC, 채널당 20kHz 샘플링 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람

3-Way 갈바닉 절연

채널 간, 채널 대 전원 공급 장치, 채널 대 버스

8개의 아날로그 입력 채널

고정밀 디지털화

24비트 ADC, 채널당 20kHz 샘플링 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람

3-Way 갈바닉 절연

채널 간, 채널 대 전원 공급 장치, 채널 대 버스

측정 범주

800 VDC(CAT 제외), 600 V CAT II 및 300 V CAT III

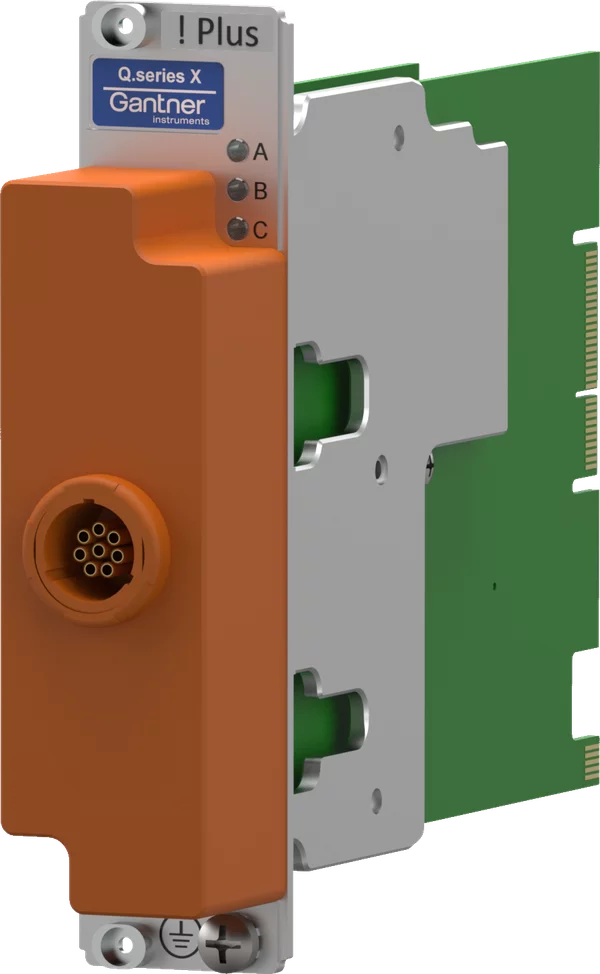

Kistler와 함께 설계

갈바닉 절연

채널 간, 채널 대 전원 공급 장치, 채널 대 버스

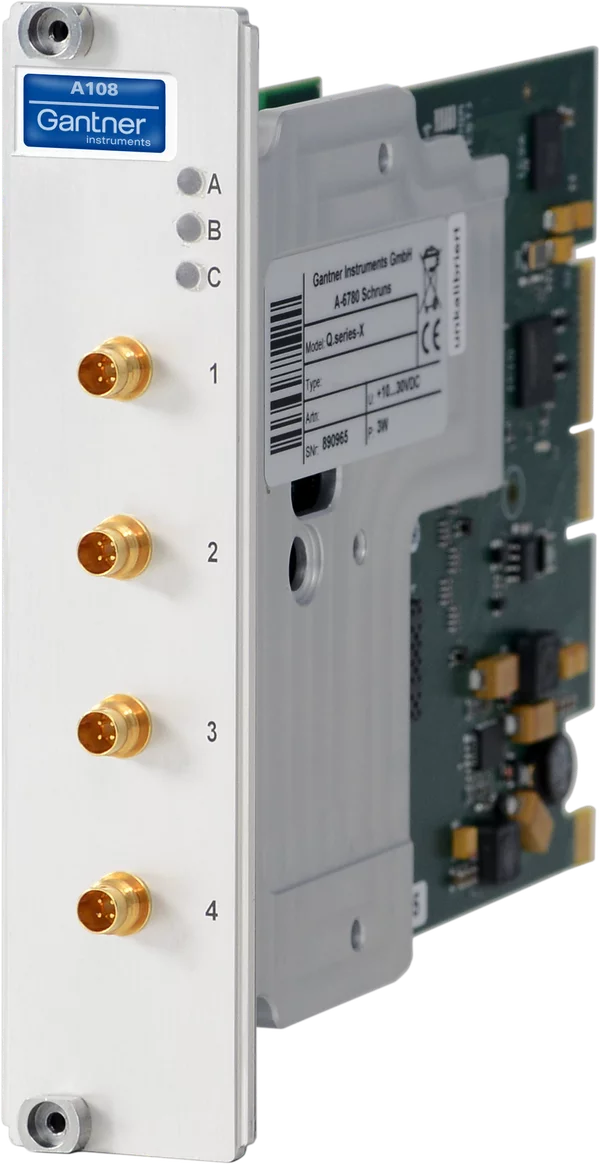

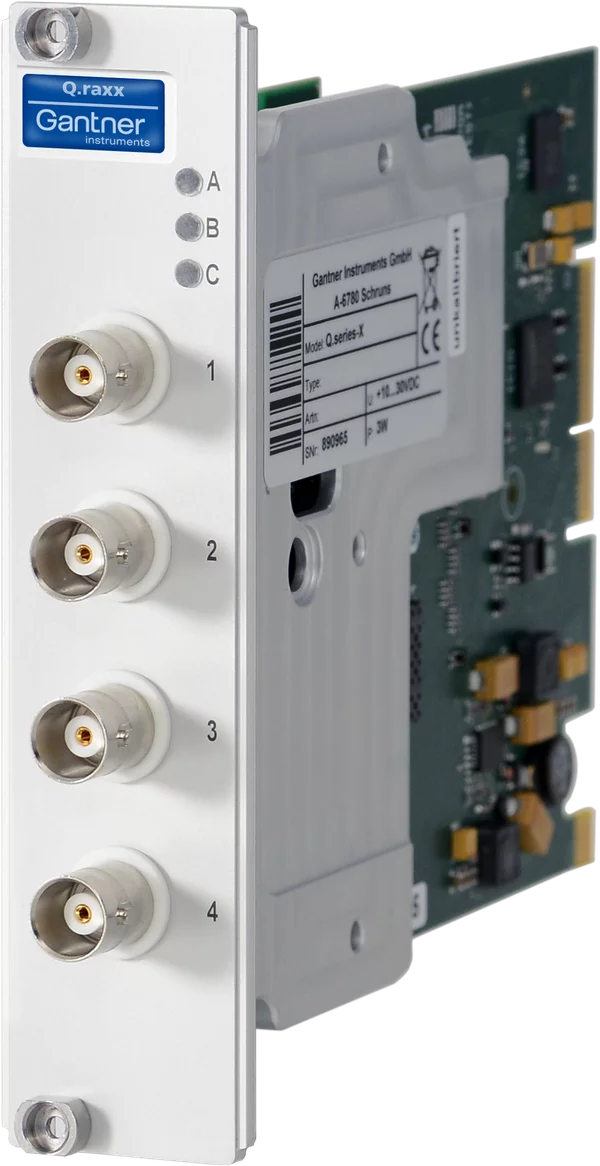

4채널 충전 증폭기

압전 센서용 측정 범위: 1000...1000000 pC

빠르고 정확한 디지털화

채널당 24비트 ADC 100kHz samlpe 속도

신호 컨디셔닝

선형화, 디지털 필터, 평균, 스케일링, 최소/최대 저장, 산술, 알람

2개의 갈바닉 절연 범용 입력 채널

스트레인 게이지 및 유도 하프 및 풀 브리지, LVDT, RVDT 쿼터 브리지(완성 터미널 포함)

갈바닉 절연 아날로그 입력 채널 1개

10VDC 전압 측정

Synchronus 직렬 인터페이스(SSI)

앱솔루트 인코더 또는 템포소닉용®

1 아날로그 출력 채널

전압(±10VDC) 구성 가능

4개의 디지털 입력 및 출력

상태, 방아쇠, 용기, 경보, 명령

갈바닉 절연

모든 아날로그 입력을 위한 채널 간 채널 대 전력

스트레인 게이지를 위한 16개의 아날로그 입력 채널

쿼터 브리지 구성

고정밀 디지털화

24비트 ADC, 채널당 10kHz 샘플링 속도

최적의 신호 대 잡음비를 위한 선택 가능한 입력 범위

2 또는 20 mV/V (±4000 μm/m 또는 ±40000 μm/m, k=2)

능동 리드선 저항 보상

리드선 저항 변화의 지속적인 보상을 위한 온라인 보상 신호(OCS)

내장 션트 저항기

전체 측정 체인의 션트 검증.

갈바닉 절연

인터페이스에 공급할 채널

전자파 적합성(EMC)

IEC 61000-4 및 EN 55011에 따름

고정밀 디지털화

24비트 ADC, 채널당 10kHz 샘플링 속도

능동 리드선 저항 보상

리드선 저항 변화의 지속적인 보상을 위한 온라인 보상 신호(OCS)

내장 션트 저항기

전체 측정 체인의 션트 검증.

스트레인 게이지를 위한 16개의 아날로그 입력 채널

쿼터 브리지 구성

전자파 적합성(EMC)

IEC 61000-4 및 EN 55011에 따름

갈바닉 절연

인터페이스에 공급할 채널

최적의 신호 대 잡음비를 위한 선택 가능한 입력 범위

2 또는 20 mV/V (±4000 μm/m 또는 ±40000 μm/m, k=2)

4개의 전기적으로 절연된 아날로그 입력 채널

스트레인 게이지 및 유도 하프 및 풀 브리지, LVDT, RVDT 완성 터미널이 있는 쿼터 브리지

반송파 주파수(CF) 원리

4.8kHz 반송파 주파수

고정밀 디지털화

24비트 ADU, 채널당 20kHz 샘플링 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람

3-Way 갈바닉 절연

채널 간, 채널 대 전원 공급 장치, 채널 대 버스

4개의 전기적으로 절연된 아날로그 입력 채널

스트레인 게이지 및 유도 하프 및 풀 브리지, LVDT, RVDT 완성 터미널이 있는 쿼터 브리지. 완료 터미널은 현재 사용할 수 없습니다.

반송파 주파수(CF) 원리

4.8kHz 반송파 주파수

고정밀 디지털화

24비트 ADC, 채널당 20kHz 샘플링 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람

3-Way 갈바닉 절연

채널 간, 채널 대 전원 공급 장치, 채널 대 버스

4개의 전기적으로 절연된 아날로그 입력 채널

스트레인 게이지 및 유도 하프 및 풀 브리지, LVDT, RVDT 완성 터미널이 있는 쿼터 브리지. 완료 터미널은 현재 사용할 수 없습니다.

반송파 주파수(CF) 원리

4.8kHz 반송파 주파수

고정밀 디지털화

24비트 ADC, 채널당 20kHz 샘플링 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람

3-Way 갈바닉 절연

채널 간, 채널 대 전원 공급 장치, 채널 대 버스

범용 아날로그 입력 채널 1개

전압, 전류, 저항, RTD, 열전대, 스트레인 게이지(풀, 하프 및 쿼터 브리지 구성), IEPE

1 아날로그 출력 채널

전압(±10VDC) 또는 전류(± 20mA)

2개의 디지털 입력 및 2개의 디지털 출력

상태, 용기, 재설정

고정밀 디지털화

24비트 ADC, 채널당 100kHz 샘플링 속도

신호 컨디셔닝

선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람

3-Way 갈바닉 절연

채널 간, 채널 대 전원 공급 장치, 채널 대 버스

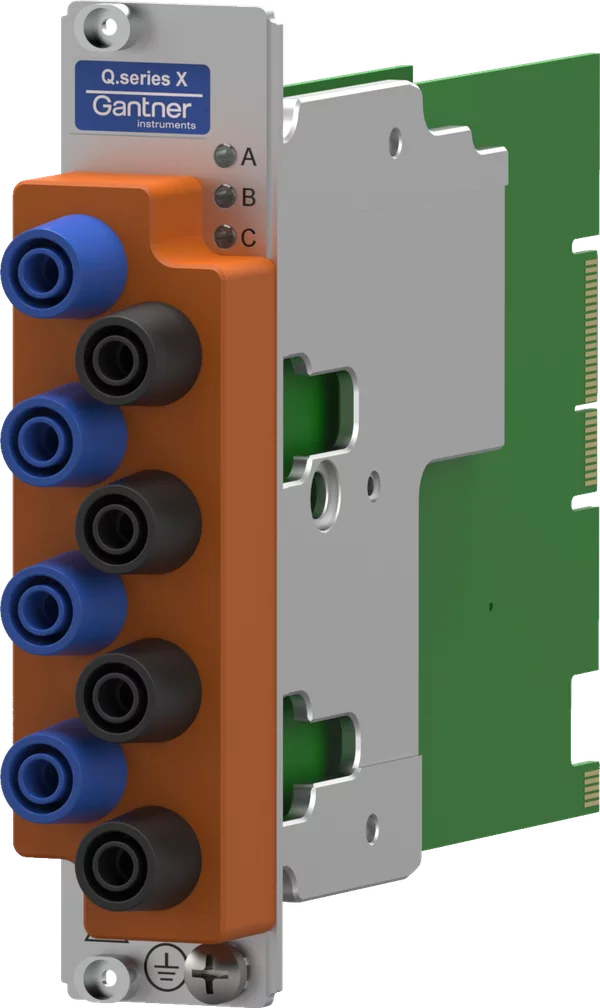

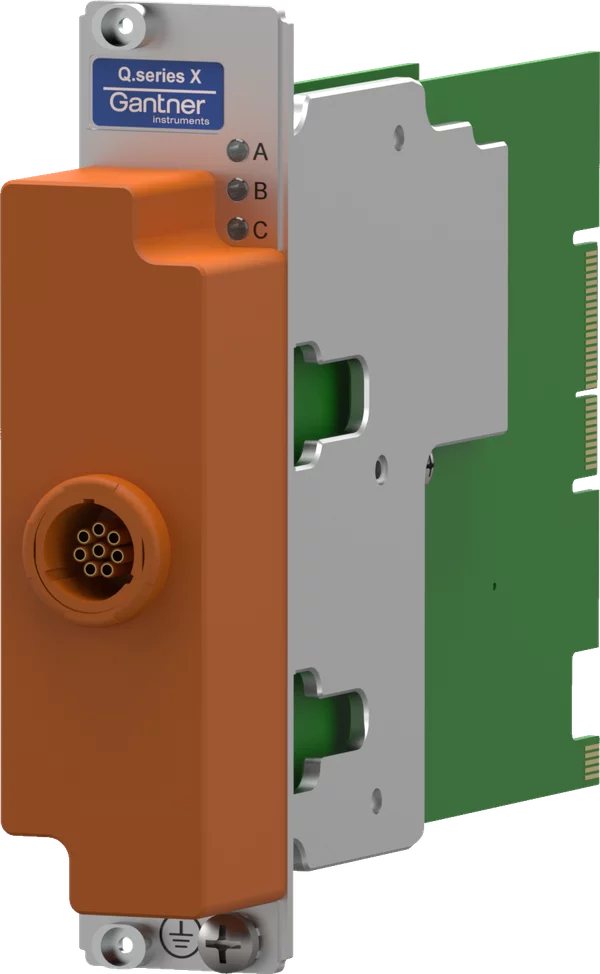

4개의 EIS 채널

동시 전기화학적 임피던스 분광법의 경우, 셀/스택 전압을 측정하도록 전환 가능

1 보조 채널

전류 측정용

고정밀 디지털화

24비트 ADC, 채널당 100kHz 샘플링 속도

입력 범위

±5V, ±150mV

신호 컨디셔닝

최적의 AC 스케일링을 위한 바이어스 널링

갈바닉 절연

인터페이스에 공급하기 위한 800VDC 채널 간

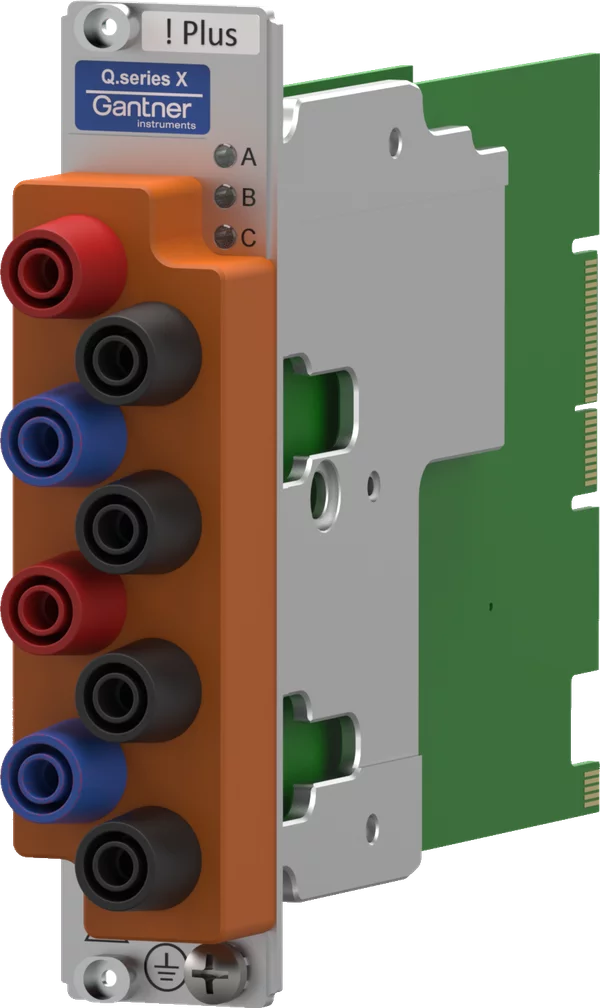

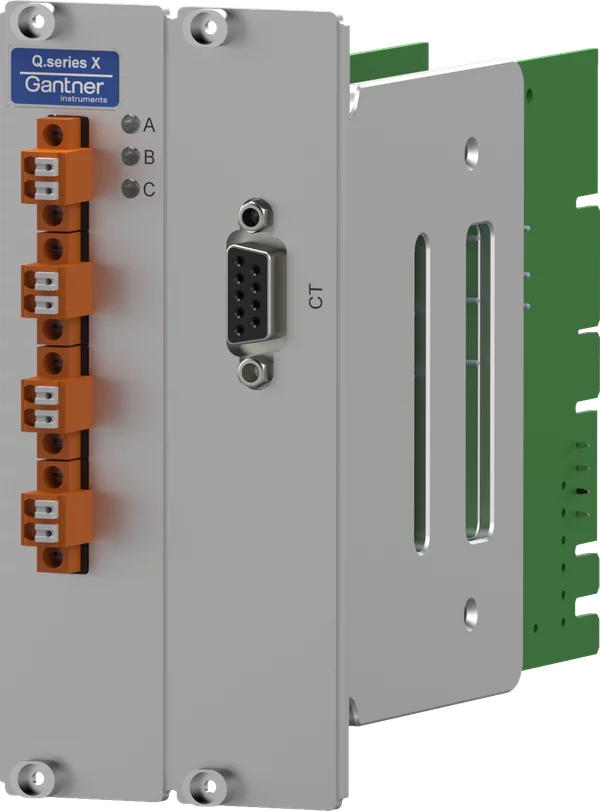

4개의 EIS 채널

동시 전기화학적 임피던스 분광법의 경우, 셀/스택 전압을 측정하도록 전환 가능, 범위: ± 5V, ± 150mV

전류 변환기 CT용 입력

CT용 내장 양극 전원 공급 장치, 측정 범위 ± 200 mA, ± 400 mA, ± 2 A

전류 채널의 센서 공급

± 15V, 정확도 0.2V

고정밀 디지털화

24비트 ADC, 채널당 100kHz 샘플링 속도

신호 컨디셔닝

최적의 AC 스케일링을 위한 바이어스 널링

갈바닉 절연

인터페이스에 공급하기 위한 800VDC 채널 간

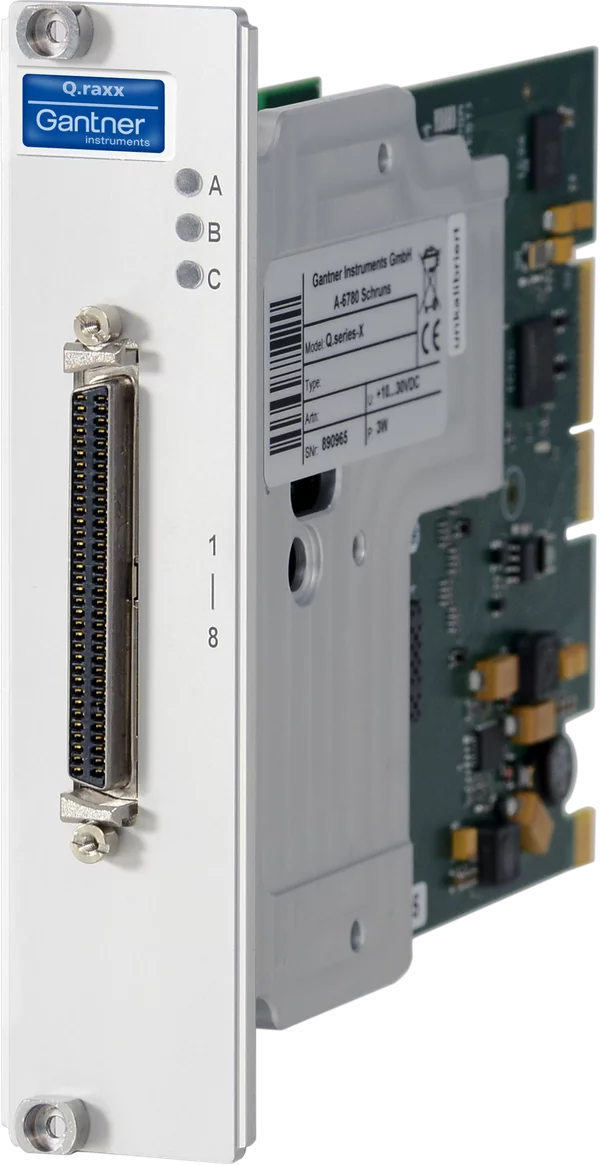

8개의 디지털 입력 및 8개의 디지털 출력

카운터, 주파수 및 PWM으로 구성 가능 주파수에는 4개의 입력만 사용할 수 있습니다.

상태 및 출력

프로세스 및 호스트 제어

주파수 입력 및 출력

최대 1MHz의 주파수 측정(Chronos 방식), 최대 10kHz의 주파수 출력

카운터

for/backward 카운터, 레퍼런스 영점 인식 및 누락 톱니 감지 기능이 있는 쿼드러처 카운터, 최대 1 MHz

PWM 입력 및 출력

듀티 사이클 및 주파수 측정, 가변 주파수 및/또는 듀티 사이클로 출력

시간 측정

갈바닉 절연

전원 공급 장치 및 인터페이스에 대한 I/O 신호(4 x 4 I/O)

8개의 디지털 입력 및 8개의 디지털 출력

카운터, 주파수 및 PWM으로 구성 가능 주파수에는 4개의 입력만 사용할 수 있습니다.

상태 및 출력

프로세스 및 호스트 제어

카운터

for/backward 카운터, 레퍼런스 영점 인식 및 누락 톱니 감지 기능이 있는 쿼드러처 카운터, 최대 1 MHz

주파수 입력 및 출력

최대 1MHz의 주파수 측정(Chronos 방식), 최대 10kHz의 주파수 출력

PWM 입력 및 출력

듀티 사이클 및 주파수 측정, 가변 주파수 및/또는 듀티 사이클로 출력

시간 측정

각 채널에 대한 센서 공급

갈바닉 절연

전원 공급 장치 및 인터페이스에 대한 I/O 신호(4 x 4 I/O)

16 디지털 입력

상태, 단일 비트 또는 비트 집합

구성 가능한 로직

TTL 또는 24VDC(IEC 61131-2, 유형 1에 따름)

빠른 응답 시간

채널당 10μs

3-Way 갈바닉 절연

그룹 간, 그룹 대 전원 공급 장치 및 은행

16 디지털 출력

상태, 단일 비트 또는 비트 집합

빠른 응답 시간

채널당 최대 10μs

높은 적재 용량

30VDC / 500mA, 단락 방지

3-Way 갈바닉 절연

그룹 간, 그룹 대 전원 공급 장치, 그룹 대 버스

2 - 6개의 구성 가능한 디지털 입력

채널 수는 구성, 카운터, 주파수, PWM, 차동 또는 단일 종단에 따라 다릅니다.

256단계로 조정 가능한 임계값

차동 입력: -20V - 최대 + 20V 단일 종단 입력: 0V - 최대 +26V

주파수 입력

최대 1MHz의 주파수 측정(Chronos 방식), 방향 감지

상태 입력

조정 가능한 임계값

카운터

for/backward 카운터, 레퍼런스 영점 인식 및 누락 톱니 감지 기능이 있는 쿼드러처 카운터, 최대 1 MHz

PWM 입력

듀티 사이클 및 주파수 측정, 가변 주파수 및/또는 듀티 사이클로 출력

갈바닉 절연

기능 그룹 1에서 기능 그룹 2, 전원 공급 장치 및 인터페이스로

2 - 6개의 구성 가능한 디지털 입력

채널 수는 구성, 카운터, 주파수, PWM, 차동 또는 단일 종단에 따라 다릅니다.

256단계로 조정 가능한 임계값

차동 입력: -20V - 최대 + 20V 단일 종단 입력: 0V - 최대 +26V

각 채널에 대한 센서 공급

주파수 입력

최대 1MHz의 주파수 측정(Chronos 방식), 방향 감지

상태 입력

조정 가능한 임계값

카운터

for/backward 카운터, 레퍼런스 영점 인식 및 누락 톱니 감지 기능이 있는 쿼드러처 카운터, 최대 1 MHz

PWM 입력

듀티 사이클 및 주파수 측정, 가변 주파수 및/또는 듀티 사이클로 출력

갈바닉 절연

기능 그룹 1에서 기능 그룹 2, 전원 공급 장치 및 인터페이스
