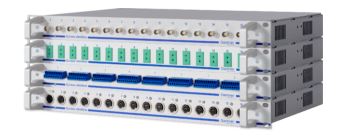

Slimline 시리즈 (1U 랙 마운트 데이터수집시스템)
- 입출력 모듈

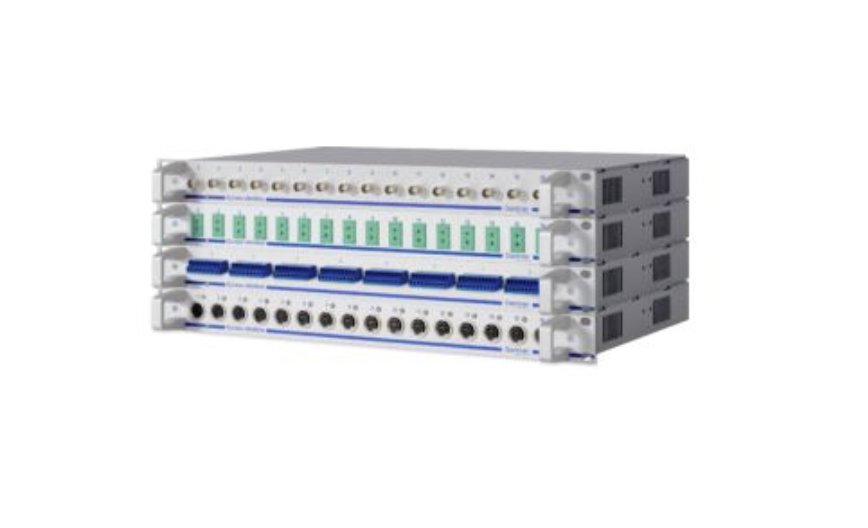

슬림라인이란?
Q.raxx slimline RS A101 -8
8개의 범용 아날로그 입력 채널
전압, 전류, 저항, 전위차계, RTD, 열전대, 스트레인 게이지(풀, 하프 및 쿼터 브리지 구성), IEPE
고정밀 디지털화
24비트 ADC, 채널당 100kHz 샘플링 속도
2 디지털 입력 또는 출력
상태, 트리거, 용기, 알람, 명령
신호 컨디셔닝
16개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소/최대 스토리지, RMS, 연산, 알람
3-Way 갈바닉 절연
채널 대 채널, 채널 대 전원 공급 장치 및 뱅크
Q.raxx slimline RS A104 -16
16개의 아날로그 입력 채널
열전대 (유형 B / E / J / K / L / N / R / S / T / U), 전압 (±80 mV)
고정밀 디지털화
24비트 ADC, 채널당 100Hz 샘플링 속도, 50/60Hz 주전원 제거
자동 선형화 보정
입력 범위에 맞게 조정된 보간 지점의 최적 위치
개방형 열전대 감지
끊어진 전선, 느슨한 연결 또는 열전대 소손 감지
3-Way 갈바닉 절연
채널 대 채널, 채널 대 전원 공급 장치 및 뱅크
전자기 호환성(EMC)
IEC 61000-4 및 EN 55011에 따름
Q.raxx slimline RS A105 -16
16개의 입력 채널
Pt100 또는 2선식, 3선식 또는 4선식 방식의 저항
고정밀 온도 측정
최대 측정 오류 0.05°C, 온도 드리프트 0.02 / 10K(Pt100의 경우)
고정밀 디지털화
24비트 ADC, 채널당 10Hz 샘플링 속도
신호 컨디셔닝
선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람
3-Way 갈바닉 절연
채널 대 채널, 채널 대 전원 공급 장치, 채널 대 버스
Q.raxx slimline RS A106 -8
8개의 아날로그 입력 채널
스트레인 게이지 및 인덕티브 하프 및 풀 브리지, LVDT, RVDT 준공 터미널이 있는 쿼터 브릿지
DC 및 반송파 주파수(CF) 원리
2.5 및 5 VDC 여기, 2.5 및 5 VDCeff 여기 캐리어 주파수, 채널당 600 Hz 또는 4.8 kHz 구성 가능
8개의 아날로그 출력 채널
±10 VDC, 채널당 10 kHz 업데이트 속도
고정밀 디지털화
24비트 ADC, 채널당 10kHz 샘플링 속도
디지털 I/O 4개
입력: 상태, 용기, 메모리 재설정, 출력: 상태, 알람, 임계값
16 디지털 입력 또는 출력
상태, 트리거, 용기, 알람, 명령
신호 컨디셔닝
선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람
3-Way 갈바닉 절연
채널 대 채널, 채널 대 전원 공급 장치, 채널 대 버스
Q.raxx slimline RS A107 -16
16개의 범용 아날로그 입력 채널
전압, 전류, 저항, 전위차계, RTD(Pt100 / Pt1000), 열전대, 스트레인 게이지
고정밀 디지털화
24비트 ADC, 채널당 10kHz 샘플링 속도
신호 컨디셔닝
선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람
3-Way 갈바닉 절연
채널 대 채널, 채널 대 전원 공급 장치, 채널 대 버스
전자기 호환성(EMC)
IEC 61000-4 및 EN 55011에 따름
Q.raxx slimline RS A108 -16
16개의 아날로그 입력 채널
차동 전압, 전류(션트 저항기 포함)
2 디지털 입력 및 출력
상태, 트리거, 용기, 알람, 명령
고정밀 디지털화
24비트 ADC, 채널당 10kHz 샘플링 속도
신호 컨디셔닝
선형화, 필터링, 평균, 스케일링, 최소/최대, RMS, 산술, 알람
3-Way 갈바닉 절연
채널 대 채널, 채널 대 전원 공급 장치, 채널 대 버스
Q.raxx 슬림라인 RS A116 -32
스트레인 게이지를 위한 32개의 아날로그 입력 채널
full-, half-, quarter-bridge 구성, 채널별로 구성 가능
최적의 신호 대 잡음비를 위해 선택 가능한 입력 범위
2.5 또는 10 mV/V(하프 브리지 및 풀 브리지), 1 또는 10 mV/V(쿼터 브리지)
고정밀 디지털화
24비트 ADC, 채널당 10kHz 샘플링 속도
활성 리드선 저항 보상
리드선 저항 변화의 지속적인 보상을 위한 온라인 보상 신호(OCS)
채널당 션트 교정
션트 저항기 내장
전체 측정 체인의 션트 검증.
갈바닉 절연
인터페이스에 공급할 채널
Q.raxx 슬림라인 RS D101 -16
12개의 디지털 입력 및 4개의 디지털 출력
카운터, 주파수, PWM 및 시간 입력, 주파수 또는 PWM 출력, 상태 입력 또는 출력으로 구성 가능
상태 입력 및 출력
프로세스 및 호스트 제어
주파수 입력 및 출력
최대 1MHz의 주파수 측정(크로노스 방식), 최대 10kHz의 주파수 출력
카운터
for/backward counter, reference zero 인식 및 누락된 톱니 감지 기능이 있는 직교 카운터, 최대 1MHz
PWM 입력 및 출력
Duty Cycle 및 Frequency 측정, 가변 주파수 및/또는 Duty Cycle로 출력
시간 측정
갈바닉 절연
전원 공급 장치 및 인터페이스에 대한 I/O 신호(4 x 4 I/O)
