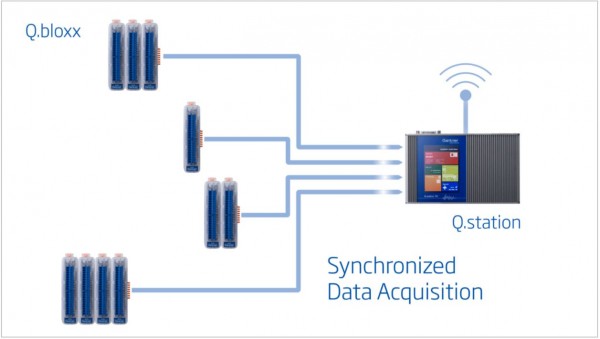

Q.bloxx 시리즈 (DIN 레일 마운트의 경제형 DAQ 모듈)
Q.bloxx 데이터 수집 시리즈는 오늘날 가장 까다로운 테스트 환경에서 볼 수있는 고속, 고정밀 측정을 위해 설계되었습니다. Q bloxx의 DIN 레일 마운트 디자인은 최고의 유연성과 가장 매력적인 가격대를 제공합니다. DAQ 측정 모듈을 자유롭게 혼합하고 배포 할 수있는 기능은 전체 시스템 적응성과 확장 성면에서 최고를 제공합니다
모든 Qbloxx 시리즈 모듈에는 다음의 기능이 기본적으로 제공됩니다.
- 최대 24Mbps의 RS485 필드 버스 인터페이스, 최대 112kbps의 LocalBus , Modbus-RTU, ASCII
- 모든 테스트 컨트롤러에 연결 가능
- EN61000-4 및 EN55011에 따른 전자기 호환성
- 전원 공급: 10… 30 VDC
- DIN 레일 장착 (EN60715)
- 입출력 모듈
- 컨트롤러
- 악세서리

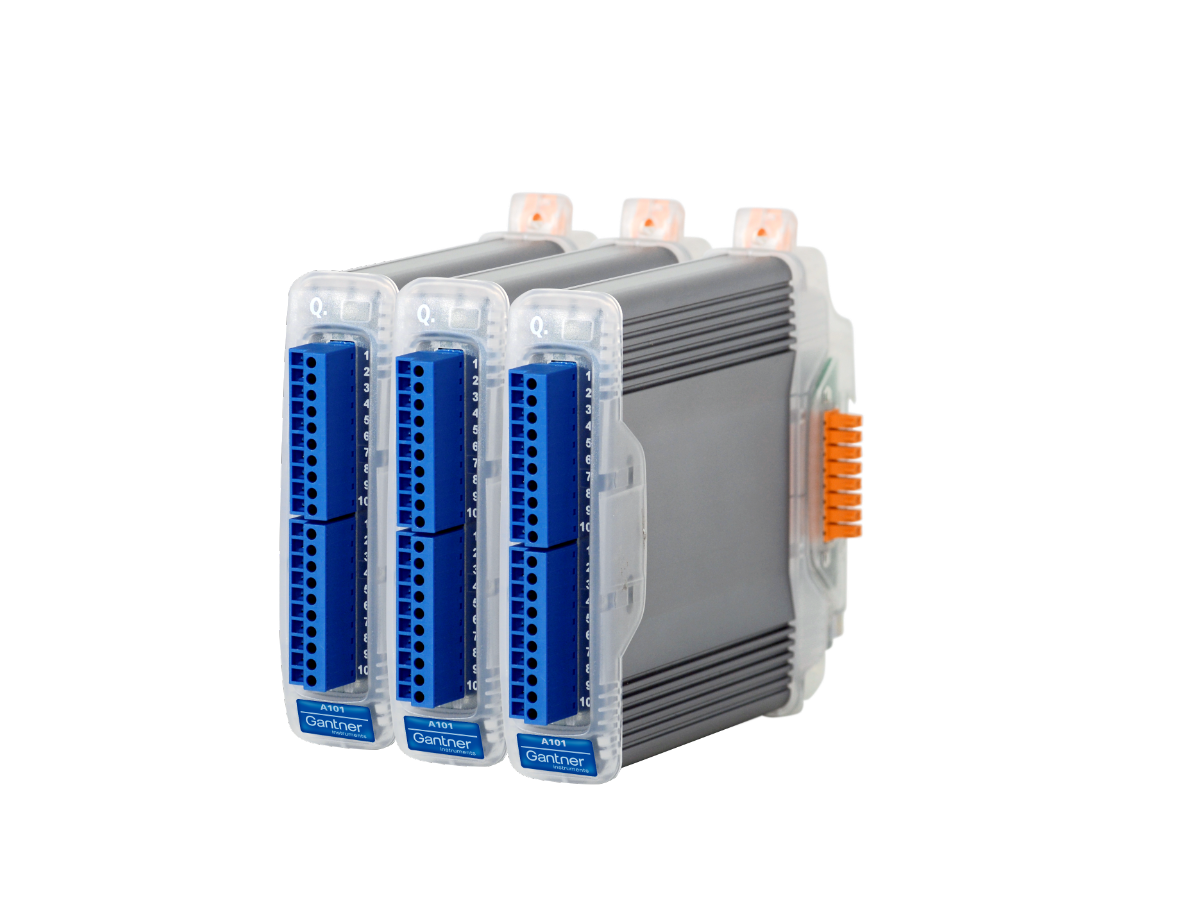

Q.bloxx A101
2 개의 유니버셜 아날로그 입력 모듈 전압, 전류, 저항, 전위차계, RTD, 열전대, 스트레인 게이지 (풀, 하프 및 쿼터 브리지 구성), IEPE고정밀 디지털화 24 비트 ADC, 채널당 100kHz 샘플링 속도2 개의 디지털 입력 또는 출력 상태, 트리거, tare, 알람, 명령신호 컨디셔닝 16 개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, RMS, 산술, 알람3 방향 갈바닉 절연 500VDC 채널 대 채널, 채널 대 전원 공급 장치 및 뱅크
Q.bloxx A102
1 아날로그 입력 모듈 하프 브리지 및 풀 브리지 측정, IEPE 센서, 전압, 전류, 쿼터 브리지 구성을 위한 전용 터미널1 아날로그 출력 채널 전압 (± 10V) 또는 전류 (0 ~ 20mA), 100kHz 업데이트 속도고정밀 디지털화 19 비트 SAR ADC, 100kHz 샘플링 속도4 개의 디지털 입력 및 2 개의 디지털 출력 상태, 트리거, tare, 알람, 명령신호 컨디셔닝 32 개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 스토리지, RMS, 산술, 알람추가 RS 485 필드 버스 인터페이스 다중 채널 시스템용 8 채널 또는 16 채널 또는 24 채널 멀티플렉서 제어, 채널당 10Hz3 방향 갈바닉 절연 500VDC 채널 대 채널, 채널 대 전원 공급 장치 및 뱅크
Q.bloxx A103
8채널 차동 갈바닉 절연 모듈 차동 전압, 션트 커넥터를 통한 전류 절연 전압 100 VDC고정밀 디지털화 24 비트 ADC, 채널당 100Hz 샘플링 속도2 개의 디지털 입력 및 2 개의 출력 입력 : 상태, tare, 메모리 재설정 / 출력 : 상태, 경보, 임계값신호 컨디셔닝 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, 산술, 알람갈바닉 절연 채널간 절연 전압 100VDC, 전원 공급 장치 및 인터페이스, 절연 전압 500VDC
Q.bloxx A104
8채널 써모커플 온도 입력 모듈 열전대 (B / E / J / K / L / N / R / S / T / U), 전압 (± 80mV)고정밀 디지털화 24 비트 ADC, 채널당 100Hz 샘플링 속도, 50 / 60Hz 주전원 리젝션자동 선형화 보정 입력 범위에 맞게 조정된 보간 점의 최적 위치 보정개방형 열전대 감지 단선, 느슨한 연결 또는 열전대 단선 감지3 방향 갈바닉 절연 100VDC 채널-채널, 500VDC 채널-전원 공급 장치 및 뱅크전자기 호환성 (EMC) IEC 61000-4 및 EN 55011에 따름
Q.bloxx A105
4채널 RTD 온도 입력 모듈 Pt100, Pt1000, resistance 400 ohm / 4000 ohm , 2선, 3선, 4선고정밀 온도 측정 최대 측정 오류 0.05 ° C, 온도 드리프트 0.02 / 10K (Pt100의 경우)고정밀 디지털화 24 비트 ADC, 채널당 10Hz 샘플링 속도신호 컨디셔닝 선형화, 필터링, 평균, 스케일링, 최소 / 최대, RMS, 산술, 알람3 방향 갈바닉 절연 500 VDC 채널 대 채널, 채널 대 전원 공급 장치 및 채널 대 통신
Q.bloxx A105 CR
4 채널 극저온 온도 입력 모듈 RTD 센서, 저항 6500Ω 및 20000Ω, 2선, 3선 또는 4선낮은 자극 전류 7.5µA 유효, 센서 자체 발열 오류 최소화센서 특성의 개별 선형화 32 개의 노드를 사용하고 센서 데이터 파일에 보관하여 센서별 선형화. 제조업체 교정 데이터 가져 오기고정밀 디지털화 24 비트 ADC, 채널당 10Hz 샘플링 속도신호 컨디셔닝 선형화, 필터링, 평균, 스케일링, 최소 / 최대 저장, RMS, 산술, 알람3 방향 갈바닉 절연 500 VDC 채널 대 채널, 채널 대 전원 공급 장치 및 채널 대 통신
Q.bloxx A106
2채널 Carrier Frequency (CF) 브릿지 입력 모듈 스트레인 게이지 및 유도 형 하프 및 풀 브리지, LVDT, RVDT 쿼터 브리지DC 및 Carrier Frequency (CF) 2.5 및 5 VDC excitation, 2.5 및 5 VDCeff excitation carrier frequency, 600 Hz 또는 4.8 kHz 채널당 600 Hz 또는 4.8 kHz 구성 가능2 개의 아날로그 출력 채널 ±10 VDC, 20 kHz 업데이트 속도/채널당고정밀 디지털화 24 비트 ADC, 채널당 10kHz 샘플링 속도4 개의 digital I/O 입력 : 상태, tare, 메모리 재설정 / 출력 : 상태, 경보, 임계값신호 컨디셔닝 선형화, 필터링, 평균, 스케일링, 최소 / 최대, RMS, 산술, 알람3 방향 갈바닉 절연 500 VDC 채널 대 채널, 채널 대 전원 공급 장치 및 채널 대 버스
Q.bloxx A107
4 채널 유니버셜 아날로그 입력 모듈 스트레인 게이지, 전압, 전류, 저항, 전위차계, RTD (Pt100 / Pt1000), 열전대고정밀 디지털화 24 비트 ADC, 채널당 10kHz 샘플링 속도신호 컨디셔닝 선형화, 필터링, 평균, 스케일링, 최소 / 최대, RMS, 산술, 알람3 방향 갈바닉 절연 500 VDC 채널 대 채널, 채널 대 전원 공급 장치 및 채널 대 버스 전자기 호환성 (EMC) IEC 61000-4 및 EN 55011에 따름
Q.bloxx A108
8채널 차동 전압 입력 모듈 차동 전압, 전류 (션트 저항기 사용)2 디지털 입력 및 출력 상태, 트리거, tare, 알람, 명령고정밀 디지털화 24 비트 ADC, 채널당 10kHz 샘플링 속도신호 컨디셔닝 선형화, 필터링, 평균, 스케일링, 최소 / 최대, RMS, 산술, 알람 3 방향 갈바닉 절연 500 VDC 채널 대 채널, 채널 대 전원 공급 장치 및 채널 대 통신
Q.bloxx A108-60V
8채널 갈바닉 절연 전압 입력 모듈 차동 전압 ± 60V, 절연 전압 500VDC고정밀 디지털화 24 비트 ADC, 채널당 10kHz 샘플링 속도 2 개의 디지털 입력 및 2 개의 디지털 출력 입력 : 상태, 용기, 메모리 재설정, 출력 : 상태, 경보, 임계 값 신호 컨디셔닝 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, RMS, 산술, 알람 갈바닉 절연 채널 간, 전원 공급 장치 및 인터페이스, 절연 전압 500 VDC
Q.bloxx A109
4채널 아날로그 출력 모듈 전압 (± 10VDC) 또는 전류 (0-20mA), 채널당 구성 가능 DAC 해상도 16 비트 각 채널 100kHz 자유롭게 스케일링 가능한 출력 4 개의 디지털 입력 및 출력 카운터 2 개, 주파수 2 개 또는 PWM 입력 2 개, 주파수 출력 4 개, PWM 출력 4 개 또는 상태 출력 4 개로 구성 가능주파수 측정 최대 1MHz의 주파수 측정, 방향 감지 카운터 순방향 역방향 카운터, 기준 위치 인식 (재설정 / 활성화) 기능이있는 구적 카운터, 최대 1MHz PWM 입력 듀티 사이클 및 주파수 측정 3 방향 갈바닉 절연 500VDC 채널 대 채널, 채널 대 전원 공급 장치 및 뱅크
Q.bloxx A111
4채널 IEPE 아날로그 입력 모듈 IEPE 센서, 전압설정 가능한 입력 범위 ± 100mV, ± 1VDC, ± 10VDC 고정밀 디지털화 24 비트 ADC, 채널당 100kHz 샘플링 속도 신호 컨디셔닝 16 개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, RMS, 산술, 알람 갈바닉 절연 500VDC 채널 대 채널, 채널 대 전원 공급 장치 및 뱅크
Q.bloxx A116
8채널 스트레인 게이지 입력 모듈 풀, 하프 및 쿼터 브리지 구성최적의 신호 대 잡음비를위한 선택 가능한 입력 범위 하프 브리지 및 풀 브리지의 경우 2.5 또는 10mV / V, 쿼터 브리지의 경우 1 또는 10mV / V 고정밀 디지털화 24 비트 ADC, 채널당 10kHz 샘플링 속도 액티브 리드선 저항 보상 리드선 저항 변화의 지속적인 보상을위한 온라인 보상 신호 (OCS) 채널당 션트 교정 내장 션트 저항기 전체 측정 체인의 션트 검증. 갈바닉 절연 인터페이스에 공급할 채널
Q.bloxx A117
8채널 유니버셜 아날로그 입력 모듈 전압, 전류, 저항, Pt100, Pt1000아날로그 디지털 변환 24 비트 ADC, 채널당 100Hz 샘플링 속도 신호 컨디셔닝 선형화, 필터링, 평균, 스케일링, 최소 / 최대, RMS, 산술, 알람 양방향 갈바닉 절연 인터페이스에 공급할 채널, 500VDC 전자기 호환성 (EMC) IEC 61000-4 및 EN 55011에 따름 Q.monixx 및 Q.station 용 I / O 확장 하나의 UART에서 최대 230kBaud
Q.bloxx A121
2채널 높은 갈바닉 절연 유니버셜 모듈 전압, 전류, Pt100, 전위차계, 풀 브리지 및 하프 브리지, IEPE, 절연 전압 1200VDC permanent신호 컨디셔닝 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, 산술, 알람 빠른 고정밀 디지털화 24 비트 ADC, 채널당 100kHz 샘플 속도 갈바닉 절연 채널 대 전원 공급 장치 및 인터페이스 절연 전압 1200 VDC / 848 VACrms 테스트 전압 5 kVDC 1 분 동안 Categories 1000 V CAT II and 600 V CAT III
Q.bloxx A123
4채널 갈바닉 절연 전압 입력 모듈 높은 전위에서의 전압, 범위 100mV, 1V, 10V신호 컨디셔닝 16 개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, RMS, 산술, 알람 빠른 고정밀 디지털화 24 비트 ADC, 채널당 100kHz 샘플링 속도 갈바닉 절연 채널 대 전원 공급 장치 및 인터페이스 절연 전압 1200 VDC / 848 VACrms 테스트 전압 5 kVDC 1 분 동안 Categories 1000 V CAT II and 600 V CAT III
Q.bloxx A124
4채널 갈바닉 절연 온도 모듈 높은 전위에서 비절연 열전대용냉접점 보상 신호 컨디셔닝 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, 산술, 알람 동적 선형화 선택한 범위, 유형 B, E, J, K, L, N, R, S, T, U에서 보간 지점의 최적 위치 고정밀 디지털화 24 비트 ADC, 채널당 10kHz 샘플링 속도 갈바닉 절연 채널 대 전원 공급 장치 및 인터페이스 절연 전압 1200 VDC / 848 VACrms 테스트 전압 5 kVrms 1 분 동안 Categories 1000 V CAT II and 600 V CAT III
Q.bloxx A127
4 채널 높은 절연 전압 전류 입력 모듈 전압 측정 측정 범위용 입력 2 개 ± 40V, ± 120V, ± 400V, ± 1200V 션트 저항기를 통한 전류 측정 용 입력 2 개 측정 범위 ± 80mV, ± 240mV, ± 800mV, ± 2400mV신호 컨디셔닝 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, RMS, 경보 빠른 고정밀 디지털화 24 비트 ADC, 채널당 100kHz 샘플링 속도 갈바닉 절연 채널 대 전원 공급 장치 및 인터페이스 절연 전압 1200 VDC / 848 VACrms 테스트 전압 5 kVDC 1 분 동안 Categories 1000 V CAT II and 600 V CAT III
Q.bloxx A128
4채널 갈바닉 절연 높은 전압입력 모듈 전압 레인지 ±40 V, ±120 V, ±400 V, ±1200 V신호 컨디셔닝 16 개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, RMS, 산술, 알람 빠른 고정밀 디지털화 24 비트 ADC, 채널당 100kHz 샘플링 속도 갈바닉 절연 채널 대 전원 공급 장치 및 인터페이스 절연 전압 1200 VDC / 848 VACrms 테스트 전압 5 kVDC 1 분 동안 Categories 1000 V CAT II and 600 V CAT III
Q.bloxx A146 120
16채널 스트레인 게이지 전용 측정 모듈 (120옴) 쿼터 브리지 구성 고정밀 디지털화 24 비트 ADC, 채널당 10kHz 샘플링 속도 내장 션트 저항기 전체 측정 체인의 션트 검증. 전자기 호환성 (EMC) IEC 61000-4 및 EN 55011에 따름 갈바닉 절연 인터페이스에 공급할 채널 - 액티브 리드선 저항 보상리드선 저항 변화의 지속적인 보상을위한 온라인 보상 신호 (OCS)
- 최적의 신호 대 잡음비를위한 선택 가능한 입력 범위2 또는 20 mV / V (± 4000 µm / m 또는 ± 40000 µm / m (k = 2 포함)
Q.bloxx A146 350
16채널 스트레인 게이지 전용 측정 모듈 (350옴) 쿼터 브리지 구성 고정밀 디지털화 24 비트 ADC, 채널당 10kHz 샘플링 속도 내장 션트 저항기 전체 측정 체인의 션트 검증. 전자기 호환성 (EMC) IEC 61000-4 및 EN 55011에 따름 갈바닉 절연 인터페이스에 공급할 채널 - 액티브 리드선 저항 보상리드선 저항 변화의 지속적인 보상을위한 온라인 보상 신호 (OCS)
- 최적의 신호 대 잡음비를위한 선택 가능한 입력 범위2 또는 20 mV / V (± 4000 µm / m 또는 ± 40000 µm / m (k = 2 포함)
Q.bloxx D101
8 개의 디지털 입력 및 8 개의 디지털 출력 카운터, 주파수 및 PWM으로 구성 가능 상태 및 출력 프로세스 및 호스트 제어 주파수 입력 및 출력 최대 1MHz의 주파수 측정 (Chronos 방법), 최대 10kHz의 주파수 출력 카운터 for / backward 카운터, 기준 제로 인식 및 누락 치아 감지 기능이있는 구적 카운터, 최대 1MHz PWM 입력 및 출력 듀티 사이클 및 주파수 측정, 가변 주파수 및 / 또는 듀티 사이클로 출력 시간 측정 갈바닉 절연 전원 공급 장치 및 인터페이스에 대한 I / O 신호 (4 x 4 I / O) 절연 전압 500 VDC
Q.bloxx D104
16 개의 디지털 입력 상태, 단일 비트 또는 bitset 구성 가능한 로직 TTL 또는 24 VDC (IEC 61131-2, 유형 1에 따름) 빠른 응답 시간 채널당 10µs 3 방향 갈바닉 절연 500 VDC 그룹 대 그룹, 그룹 대 전원 공급 장치 및 뱅크\
Q.bloxx D105
16 개의 디지털 출력 상태, 단일 비트 또는 bitset 빠른 응답 시간 채널당 최대 10µs 높은 부하 용량 30 VDC / 500 mA, 단락 방지 3 방향 갈바닉 절연 500 VDC 그룹 대 그룹, 그룹 대 전원 공급 장치 및 그룹 대 버스
Q.bloxx D107
2 ~ 6 개의 구성 가능한 디지털 입력 모듈 채널 수는 구성, 카운터, 주파수, PWM, 차동 또는 단일 종단에 따라 다릅니다. 256 단계로 조절 가능한 임계 값 차동 입력 : -20V ~ + 20V 단일 종단 입력 : 0V ~ + 26V 주파수 입력 최대 1MHz의 주파수 측정 (Chronos 방법), 방향 감지 상태 입력 조정 가능한 임계 값 카운터 for / backward 카운터, 기준 제로 인식 및 누락 치아 감지 기능이있는 구적 카운터, 최대 1MHz PWM 입력 듀티 사이클 및 주파수 측정, 가변 주파수 및 / 또는 듀티 사이클로 출력 갈바닉 절연 기능 그룹 1-기능 그룹 2-전원 공급 장치 및 인터페이스 절연 전압 500 VDC
Q.station 101
채널당 최대 100kHz의 매우 높은 데이터 속도 8 개 채널에서 100kHz (UART 라인 당 2 개), 128 개 채널에서 10kHz 최대 64 개의 Q.bloxx 모듈 연결 가능 구성 및 데이터 출력을 위한 이더넷 인터페이스 1 Gig-E, TCP / IP, UDP, 최대 16MB / s Modbus TCP / IP, ASCII, 고속 포트 웹 서버, 웹 클라이언트 및 이메일 필드 버스 인터페이스 EtherCAT-Slave, 10kHz에서 1024 개의 변수 읽기 및 쓰기 1 x CAN (CAN-FD), 2 x USB 2.0, 4 MB / s 측정 값의 동기화 및 타임 스탬프 RS485 표준 시스템 동기화에 대한 IRIG 2 기반 마스터 슬레이브 원리 ± 1 μs 적용 가능 데이터 버퍼 메모리 dyn. 500MB, 통계 4GB USB (최대 1000000 측정 / 초) 및 SD 카드를 통해 확장 가능 8 개의 디지털 입력 / 4 개의 디지털 출력 빠른 각도 측정 주파수, PWM 및 카운터 측정, 상태 신호를위한 인코더 직접 연결 Qstation 101, Qstation101
Q.station 101D
채널당 최대 100kHz의 매우 높은 데이터 속도 8 개 채널에서 100kHz (UART 라인 당 2 개), 128 개 채널에서 10kHz 64 개의 Q.bloxx 모듈 연결 가능 구성 및 데이터 출력을 위한 이더넷 인터페이스 1 Gig-E, TCP / IP, UDP, 최대 16MB / s Modbus TCP / IP, ASCII, 고속 포트 웹 서버, 웹 클라이언트 및 이메일 필드 버스 인터페이스 EtherCAT-Slave, 10kHz에서 1024 개의 변수 읽기 및 쓰기 1 x CAN (CAN-FD), 2 x USB 2.0, 4 MB / s 측정 값의 동기화 및 타임 스탬프 RS485 표준 시스템 동기화에 대한 IRIG 2 기반 마스터 슬레이브 원리 ± 1 μs 적용 가능 데이터 버퍼 메모리 dyn. 500MB, 통계 4GB USB (최대 1000000 측정 / 초) 및 SD 카드를 통해 확장 가능 8 개의 디지털 입력 / 4 개의 디지털 출력 빠른 각도 측정 주파수, PWM 및 카운터 측정, 상태 신호를위한 인코더 직접 연결 디스플레이 3,5 인치 풀 VGA 480 x 640 픽셀
Q.station 101DT
채널당 최대 100kHz의 매우 높은 데이터 속도 8 개 채널에서 100kHz (UART 라인 당 2 개), 128 개 채널에서 10kHz 64 개의 Q.bloxx 모듈 연결 가능 구성 및 데이터 출력을위한 이더넷 인터페이스 1 Gig-E, TCP / IP, UDP, 최대 16MB / s Modbus TCP / IP, ASCII, 고속 포트 웹 서버, 웹 클라이언트 및 이메일 필드 버스 인터페이스 EtherCAT-Slave, 10kHz에서 1024 개의 변수 읽기 및 쓰기 1 x CAN (CAN-FD), 2 x USB 2.0, 4 MB / s 측정 값의 동기화 및 타임 스탬프 RS485 표준 시스템 동기화에 대한 IRIG 2 기반 마스터 슬레이브 원리 ± 1 μs 적용 가능 데이터 버퍼 메모리 dyn. 500MB, 통계 4GB USB (최대 1000000 측정 / 초) 및 SD 카드를 통해 확장 가능 8 개의 디지털 입력 / 4 개의 디지털 출력 빠른 각도 측정 주파수, PWM 및 카운터 측정, 상태 신호를위한 인코더 직접 연결 디스플레이 3,5 "풀 VGA 480 x 640 픽셀 광범위한 라이브러리가있는 PAC 기능 고속 PID 컨트롤러, 프로세스 제어, 데이터 로깅, 전달 함수, 수학, 부울 조합, 함수 발생기
Q.station 101T
고속 데이터 수집을 위한 고성능 컨트롤러 100kHz (8 채널), 10kHz (128 채널) 64 개의 DAQ 모듈로 확장 가능 4 x 16 DAQ 모듈 연결을위한 4 개의 UART 구성 가능한 이더넷 인터페이스 1 GigE, TCP / IP, UDP, Modbus TCP, ASCII, 웹 클라이언트 및 서버 필드 버스 인터페이스 EtherCAT 슬레이브, CAN 버스, CAN-FD, 2 x USB 2.0 8 개의 디지털 입력 및 4 개의 디지털 출력 상태, 주파수 측정, 펄스 카운팅, PWM 측정 및 측정 동기화를위한 인코더 입력 내부 고속 데이터 버퍼 500MByte (SRAM) 및 4GByte (Flash), USB (1Msample / s) 및 SD 카드를 통해 확장 가능 다중 컨트롤러 동기화 ± 1μs 정확도의 IRIG-B 광범위한 라이브러리가있는 PAC 기능 PID 컨트롤러, 프로세스 제어, 데이터 로깅, 전달 함수, 수학, 부울 조합 및 함수 발생기
Q.gateDP
최대 32 개의 Q.bloxx 모듈 연결 2 UARTS를 통해, 각 UART 최대 24MBaud의 전송 속도 최대 256 개의 변수 기록 (실제 형식 4 바이트) 구성 및 데이터 출력을 위한 이더넷 인터페이스 FTP, TCP / IP, UDP 선택적 필드 버스 인터페이스 Profibus-DP, 12Mbps 측정 값의 동기화 및 타임 스탬프 RS485 표준, DCF77, AFNOR 등의 IRIG 기반 마스터 슬레이브 원리, GPS 시간 및 위치 데이터, 이더넷을 통한 SNTP 이더넷을 통한 높은 데이터 전송률 1kHz의 실제 변수 128 개 (블록 전송) 10kHz의 실제 변수 16 개 (블록 전송) 300Hz의 실제 변수 64 개 (온라인) FTP 서버 및 FTP 클라이언트 기능 구성 가능한 기능 갈바닉 절연 전원 공급 장치 및 인터페이스 데이터 버퍼 메모리 16 MByte 측정 블록 전송시 데이터 버퍼, 다양한 로거 가능성, USB 장치로 확장 가능
Q.gate DPT
최대 32 개의 Q.bloxx 모듈 연결 2 UARTS를 통해, 각 UART 최대 24MBaud의 전송 속도 최대 256 개의 변수 기록 (실제 형식 4 바이트) 측정 값의 동기화 및 타임 스탬프 RS485 표준, DCF77, AFNOR 등의 IRIG 기반 마스터 슬레이브 원리, GPS 시간 및 위치 데이터, 이더넷을 통한 SNTP 구성 및 데이터 출력을 위한 이더넷 인터페이스 FTP, TCP / IP, UDP 선택적 필드 버스 인터페이스 Profibus-DP, 12Mbps FTP 서버 및 FTP 클라이언트 기능 구성 가능한 기능 이더넷을 통한 높은 데이터 전송률 1kHz의 실제 변수 128 개 (블록 전송) 10kHz의 실제 변수 16 개 (블록 전송) 300Hz의 실제 변수 64 개 (온라인) 데이터 버퍼 메모리 16 MByte 측정 블록 전송시 데이터 버퍼, 다양한 로거 가능성, USB 장치로 확장 가능 PAC 기능 시퀀스, 데이터 로거, PID 컨트롤러, 전달 함수, 수학, 숫자, 부울 조합, 함수 생성기 갈바닉 절연 전원 공급 장치 및 인터페이스
Q.gate IP
최대 32 개의 Q.bloxx 모듈 연결 2 UARTS를 통해, 각 UART 최대 24MBaud의 전송 속도 최대 256 개의 변수 기록 (실제 형식 4 바이트) 측정 값의 동기화 및 타임 스탬프 RS485 표준, DCF77, AFNOR 등의 IRIG 기반 마스터 슬레이브 원리, GPS 시간 및 위치 데이터, 이더넷을 통한 SNTP 구성 및 데이터 출력을 위한 이더넷 인터페이스 FTP, TCP / IP, UDP 선택적 필드 버스 인터페이스 Profibus-DP, 12Mbps FTP 서버 및 FTP 클라이언트 기능 구성 가능한 기능 이더넷을 통한 높은 데이터 전송률 1kHz의 실제 변수 128 개 (블록 전송) 10kHz의 실제 변수 16 개 (블록 전송) 300Hz의 실제 변수 64 개 (온라인) 데이터 버퍼 메모리 16 MByte 측정 블록 전송시 데이터 버퍼, 다양한 로거 가능성, USB 장치로 확장 가능 갈바닉 절연 전원 공급 장치 및 인터페이스
Q.gate IPT
최대 32 개의 Q.bloxx 모듈 연결 2 UARTS를 통해, 각 UART 최대 24MBaud의 전송 속도 최대 256 개의 변수 기록 (실제 형식 4 바이트) 측정 값의 동기화 및 타임 스탬프 RS485 표준, DCF77, AFNOR 등의 IRIG 기반 마스터 슬레이브 원리, GPS 시간 및 위치 데이터, 이더넷을 통한 SNTP 구성 및 데이터 출력을 위한 이더넷 인터페이스 FTP, TCP / IP, UDP 선택적 필드 버스 인터페이스 Profibus-DP, 12Mbps FTP 서버 및 FTP 클라이언트 기능 구성 가능한 기능 이더넷을 통한 높은 데이터 전송률 1kHz의 실제 변수 128 개 (블록 전송) 10kHz의 실제 변수 16 개 (블록 전송) 300Hz의 실제 변수 64 개 (온라인) 데이터 버퍼 메모리 16 MByte 측정 블록 전송시 데이터 버퍼, 다양한 로거 가능성, USB 장치로 확장 가능 PAC 기능 시퀀스, 데이터 로거, PID 컨트롤러, 전달 함수, 수학, 숫자, 부울 조합, 함수 생성기 갈바닉 절연 전원 공급 장치 및 인터페이스
Q.pac EC
최대 64 개의 Q.bloxx 모듈 연결 4 UARTS를 통해, 각 UART 최대 24MBaud의 전송 속도 최대 254 개의 변수 기록 (실제 형식 4 바이트) 측정 값의 동기화 및 타임 스탬프 RS485 표준 DCF77, AFNOR 등의 IRIG 기반 마스터 슬레이브 원리, GPS 시간 및 위치 데이터, 이더넷을 통한 SNTP 구성 및 데이터 출력을 위한 이더넷 인터페이스 FTP, TCP / IP, UDP 선택적 필드 버스 인터페이스 EtherCAT ETG 사양에 따른 EtherCAT, 10kHz의 1024 읽기 및 1024 쓰기 변수 이더넷을 통한 높은 데이터 전송률 1kHz의 실제 변수 128 개 (블록 전송) 10kHz의 실제 변수 16 개 (블록 전송) 300Hz의 실제 변수 64 개 (온라인) 데이터 버퍼 메모리 dyn. 16MB (RAM), 통계 128MB (플래시) 측정 블록 전송시 데이터 버퍼 수학, 제어 및 조합 기능 갈바닉 절연 전원 공급 장치 및 인터페이스
Q.pac ECT
최대 64 개의 Q.bloxx 모듈 연결 4 UARTS를 통해, 각 UART 최대 24MBaud의 전송 속도 최대 254 개의 변수 기록 (실제 형식 4 바이트) 측정 값의 동기화 및 타임 스탬프 RS485 표준 DCF77, AFNOR 등의 IRIG 기반 마스터 슬레이브 원리, GPS 시간 및 위치 데이터, 이더넷을 통한 SNTP 구성 및 데이터 출력을 위한 이더넷 인터페이스 구성 가능한 기능 광범위한 기능 블록 라이브러리가있는 PAC 기능 시퀀스, 데이터 로거, PID 컨트롤러, 전달 함수, 수학, 숫자, 부울 조합, 함수 생성기 선택적 필드 버스 인터페이스 EtherCAT ETG 사양에 따른 EtherCAT, 10kHz의 1024 읽기 및 1024 쓰기 변수 이더넷을 통한 높은 데이터 전송률 1kHz의 실제 변수 128 개 (블록 전송) 10kHz의 실제 변수 16 개 (블록 전송) 300Hz의 실제 변수 64 개 (온라인) 데이터 버퍼 메모리 dyn. 16MB (RAM), 통계 128MB (플래시) 갈바닉 절연 전원 공급 장치 및 인터페이스
Q.series Connection Terminal A116
Q.series Terminal B4/120-A101
Q.series Terminal B4/120-A102
Q.series Terminal B4/120-A106
Q.series Terminal B4/120-A107
Q.series Terminal B4/350-A101
Q.series Terminal B4/350-A102
Q.series Terminal B4/350-A106
Q.series Terminal B4/350-A107
Q.series Terminal CJC-A101
Q.series Terminal CJC-A104
Q.series Terminal CJC-A107
