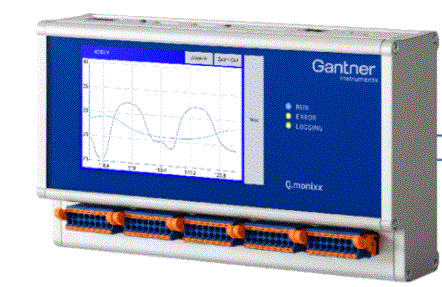

Q.monixx (스마트 에지 장치 - 모니터링 애플리케이션용)
- 14 개의 디지털 I / O
- 8개의 디지털(status) 입력 (2kHz)
- 4개의 디지털(status) 출력(10Hz), 2개의 릴레이
- 채널당 100/s, 24 비트 ADC
- 8 개의 아날로그 다목적 입력 채널: 전압, 전류, 저항, Pt100, Pt1000
- TFT 5 인치 터치 WVGA 패널 디스플레이 (800 x 480), 10 초 자동 꺼짐 선택 가능 최대 10 분
- 입출력 모듈
Q.monixx란?
Q.monixx는 안정적인 프로세스 제어 및 자산 모니터링을 위한 이상적인 에지 컴퓨팅 및 데이터 로깅 솔루션인 Q.series 제품군에 새로 추가된 제품입니다. Qmonixx의 표준 I/O 구성에는 최대 8개의 범용 아날로그 입력, 8개의 디지털 입력, 4개의 디지털 출력, 2개의 릴레이 출력 및 통신을 위한 8개의 직렬 채널이 포함됩니다. 또한 쉬운 접근성, 추가 분석 및 자세한 진단을 위해 로컬 스토리지 또는 GI.cloud 스토리지 솔루션에 대한 병렬 데이터 수집을 위한 4개의 데이터 로거가 포함되어 있습니다. 기기에서 타사 앱을 호스팅할 수도 있습니다.
Q.monixx 100 (no input channels)
Q.monixx 117 (8 input for voltage, current, resistance, Pt100, Pt1000)
Q.monixx 117D (8 input for voltage, current, resistance, Pt100, Pt1000 with display)
에지 컴퓨팅이란 무엇입니까?
에지 컴퓨팅은 분산 정보 기술(IT) 아키텍처로 측정 데이터를 가능한 한 원본 데이터 소스에 가깝게 처리 및 분석하여 특히 빅 데이터 애플리케이션에서 전체 데이터 전송 및 저장 요구 사항을 줄입니다. 이는 네트워크 에지의 데이터 소스와 동일한 위치에서 컴퓨팅하고 저장하는 에지 장치에서 이상적으로 수행됩니다.
에지 장치란 무엇입니까?
에지 장치는 로컬 네트워크와 클라우드와 같이 두 네트워크 사이의 경계에서 데이터 흐름과 처리를 제어하는 모든 하드웨어입니다. 에지 장치는 계산 및 데이터 스토리지를 데이터를 생성하고 소비하는 장치에 더 가깝게 가져오는 데 핵심적인 역할을 합니다. 이를 통해 데이터를 실시간으로 처리하고 분석할 수 있어 시스템의 효율성과 속도가 향상됩니다.
Qmonixx의 주요 기능은 무엇입니까?
Q.monixx는 원격 모니터링 애플리케이션 및 컴퓨터 독립적인 데이터 로깅에 이상적인 내장형 아날로그 및 디지털 I/O가 있는 컨트롤러입니다.
- - 아날로그 디지털 변환: 채널당 100S/s, 24비트 ADC
- - 전압, 전류, 저항, Pt100, Pt1000용 다목적 아날로그 입력 8개
- - 14개의 디지털 I/O
- - 상태를 위한 8개의 디지털 입력(2kHz)
- - 상태용 디지털 출력(10Hz) 4개
- - 2 릴레이
- - 직렬 채널: 6+1 RS485, 모든 갈바닉 절연
- - 데이터 전송용 인터페이스 이더넷, USB, 외부 모뎀
- - 데이터 저장 USB 및 16GB SD 카드(교체 가능)
- - 최대 24시간까지 0.01초(100Hz)의 로깅 속도를 선택할 수 있는 구성 가능한 데이터 로거 4개
- - EN 61000-4 및 EN 55011에 따른 전자기 호환성
- - DIN 레일 장착 가능(EN60715)
- - Q.bloxx I/O 모듈 연결용 UART 인터페이스 1개
- - TFT 터치 패널 디스플레이, 5″ WVGA(800 x 480)
- - 자동 꺼짐 선택 가능 10초 최대 10분
- - test.con을 사용한 사용자 정의 HMI
- Qmonixx 100 (no input channels)Qmonixx 117 (8 input for voltage, current, resistance, Pt100, Pt1000)Qmonixx 117D (8 input for voltage, current, resistance, Pt100, Pt1000 with display)
- 통한 실시간 데이터 처리 및 제어
Q.monixx는 Q.station X와 어떻게 다릅니까?
좋은 질문. 두 컨트롤러 모두 고성능 모니터링 및 제어, 원격 구성 및 범용 연결을 위한 에지 장치로서 원시 데이터를 효율적인 저장, 강화 및 분석을 위해 사전 처리된 정보로 변환합니다.
고성능 컨트롤러
Q.station X는 고속 측정 데이터와 중복 데이터 로깅의 정확하고 안정적인 동기화를 제공하는 고성능 데이터 수집 컨트롤러이자 에지 컴퓨팅 장치입니다. TCP/IP, CAN, ProfiNet, Modbus 및 EtherCAT을 통한 정교한 자동화, 제어 및 병렬 통신을 위해 완전한 기능을 갖춘 프로그램 가능 환경 옵션을 제공합니다.
Q.station X가 필요하십니까?
확장성, 성능, 추가 인터페이스, 추가 내부 스토리지, PLC 프로그래밍 가능성 및 물리적 크기가 다른 다양한 Q.station X 컨트롤러 중에서 선택하십시오.
Q.monixx는 GI.bench에서 어떤 이점을 얻습니까?
GI 독점 플랫폼 또는 GI.bench의 연결을 사용하는 모든 산업용 타사 시스템의 고성능 인터페이스로 에지 장치 데이터에 액세스, 저장 및 처리하십시오. GI.connectivity는 센서 인터페이스에서 데이터 레이크까지 데이터 스토리지, 보안, 구성, 인증 및 업데이트 관리를 완전히 통합합니다. 고객은 장치, 데스크탑 또는 클라우드에서 데이터를 수집할 수 있으며 API 및 마이크로 서비스는 타사, GI.bench 및 GI.cloud 솔루션을 통해 데이터 처리를 위한 완전한 확장성과 유연성을 허용합니다. 수많은 에지 장치에서 데이터 또는 제어 흐름을 집계해야 하는 경우 여러 조합이 가능합니다.
GI.connectivity의 기능에 대해 자세히 알아보십시오.
에지 컴퓨팅 장치를 위한 간단한 그래픽 프로그래밍
에지 컴퓨팅 컨트롤러를 위한 완벽한 측정, 신호 컨디셔닝, 데이터 관리, 제어, 시각화 및 운영 도구입니다. test.con Studio는 실시간으로 에지에서 실행되는 애플리케이션별 기능의 그래픽 프로그래밍을 허용합니다.
test.con Studio는 원하는 수의 컴퓨터에 설치할 수 있는 무료 프로그래밍 시스템입니다. 소프트웨어 라이선스는 필요하지 않습니다. test.con Studio는 Q.monixx와 같은 지정된 모든 컨트롤러에서 실행됩니다.
| 인터페이스 | Q.monixx |
| 이더넷 TCP/IP | 예 |
| EtherCAT | - |
| 프로피넷 | - |
| RS-485 | 7개의 인터페이스 |
| CAN | (선택) |
| SD-12 | 1 |
| 연결성 | |
| GI.bench를 통한 구성(로컬 또는 원격) | 예 |
| 모뎀 | (선택) |
| GI.클라우드 연결 | 예 |
| 데이터 로깅/제어 | |
| 샘플링 속도 | 최대 100Hz |
| 연속/이벤트 기반 로깅 | 예 / 예 |
| 산술, 필터가 있는 데이터 로거 수 | 4 |
| 데이터 저장고 | |
| 램[MB] / 플래시[MB] | 64 / - |
| SD 카드 | 예 |
| USB 확장 가능 | 예 |
| DAQ 모듈 | |
| DAQ 모듈 수 | DAQ 모듈 통합 |
| 디지털 입력 및 출력 | 입력 8개, 최대 2kHz/출력 4개/릴레이 2개 |
| 아날로그 입력 | 8 다목적(전압, 전류, 저항, Pt100, Pt1000) *1 |
| 프로그램 작성 | |
| 프로그래밍 가능한 에지 컴퓨팅 기능 실시간/비실시간 | - / 예 |
| 앱(외부) 설치 가능 | 예 |
| 터치 디스플레이(옵션) | 예 |
| 일반적인 소비 전력 [W] | <8 |
| *1 기타 구성 Q3/2019 |
