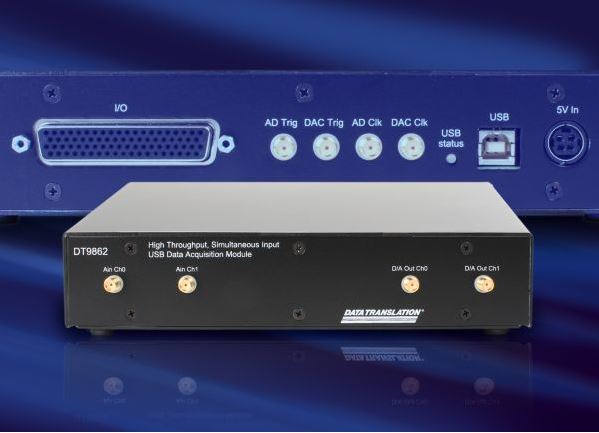

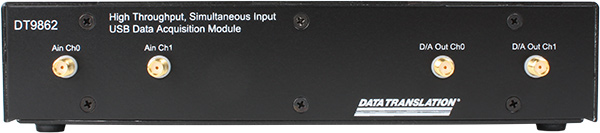

DT9862는 한 채널에서 최대 10 MSamples/s의 처리 속도를 제공하고 두 개의 아날로그 입력 채널이 동시에 실행될 때 7 MSamples / s 이상의 처리 속도를 제공하는 고속, 고성능 USB 데이터 수집 모듈입니다. 각 아날로그 입력에는 자체 A/D 컨버터가있어 채널 간의 위상 편이를 제거하고 정확히 동일한 순간에 측정을 상호 연관시킬 수 있습니다. 또한 각 장치에는 절대 및 상대 위치를 측정하고 회전 속도를 감지하기위한 3 개의 구적 엔코더가 포함되어 있습니다.

• 최대 10 MSamples / s의 샘플링 속도로 동시 A / D 작동
• 단일 종단 아날로그 입력 채널 2 개, 채널당 16 비트 ADC, 입력 범위 ± 2.5V
• 16 비트 디 글리치 D / A 채널 (옵션) 2 개, 동시 출력 속도 최대 2MSamples / s, 출력 범위 ± 2.5V
• 유연한 클록 및 트리거 모드
• 32 비트 카운터 / 타이머 채널 2 개
• 32 비트 쿼드 러처 디코더 3 개
• 32 개의 디지털 I / O 라인
• 모든 하위 시스템은 동 기적으로 실행됩니다.
• 모든 디지털 신호는 최대 2.5MHz에서 아날로그 입력 데이터와 동시에 수집 할 수 있습니다.
• 접지 루프 방지를위한 ± 500V 갈바닉 절연
• Windows XP / Vista / 7 / 8 / 8.1 / 10과 호환되는 소프트웨어 및 드라이버 포함

	DT9862-2-2 (단종,USB-2020 으로 대체) 10 MHz High Speed Data Acquisition over USB
	2 analog outputs, 16 bit, ±2.5V, up to 2 MHz metal box with SMA connectors mains power supply and USB cable included dimensions: 213x237x44 mm
	DT9862-2-0 (단종,USB-2020 으로 대체) 10 MHz High Speed Data Acquisition over USB
	no analog outputs metal box with SMA connectors mains power supply and USB cable included dimensions: 213x237x44 mm

소프트웨어 링크

	QuickDAQ Free Data Logger Application - Upgradeable with FFT Analysis Options
	Two extensions add FFT analysis capabilities to the free base package. QuickDAQ FFT Analysis Options allow serious sound & vibration analysis supporting modal analysis and ODS analysis methods. Single-Channel and Dual-Channel (frequency response) FFT operations
	DT Data Acquisition Omni Software Application Software for Data Acquisition
	Device drivers for Windows 10 / 8.1 / 8 (64-bit and 32-bit), Windows 7 (64-bit and 32-bit), Windows Vista (64-bit and 32-bit) and Windows XP (32-bit only). The installation program automatically installs the appropriate driver for your operating system. DT-Open Layers for .NET - 32-bit and 64-bit native class library for all languages that conform to the Common Language Specification (CLS), including Visual C#, Visual Basic.NET, Visual C++.NET, Visual J#.NET, ... DT-Open Layers (DataAcq SDK) - Software Development Kit. A library of API functions in Microsoft C or C++. 32-bit and 64-bit native Windows support.
	DT-Open Layers Native .NET class library and Win32 DLL library
	Full support for Microsoft Visual Studio® 2005, 2008, 2010, and 2012. Built using managed code, virtually eliminating memory leaks. Easy configuration of all subsystem parameters.
	LV-Link Use DT USB and PCI data acquisition boards with NI LabVIEW™
	Create test and measurement applications for Data Translation DT-Open Layers compliant USB and PCI hardware using NI LabVIEW Consistent with the design and layout of the LabVIEW DAQmx VIs Measure and control analog I/O, digital I/O, quadrature decoders, counter/timer signals
	DAQ Adaptor for MATLAB® Interface to MATLAB
	Single environment for acquisition, analysis, and visualization. Measurement with the Data Acquisition Toolbox Direct access to all DT-Open Layers-compliant Data Translation USB and PCI modules.
	DASYLab Download our latest DASYLab drivers
	Create complex applications in minimal time without programming Lets you build worksheets using graphical functions Implements real-time operations, including PID control

응용노트

Streaming Continuous Data at 10 GB/Minute Using the DT9862 and LabVIEW This note describes how a customer who needed to acquire precise measurement data from two analog input channels simultaneously at 10 MHz and continuously stream this data to system memory for several minutes was able to use two DT9862 with LV-Link V3.
