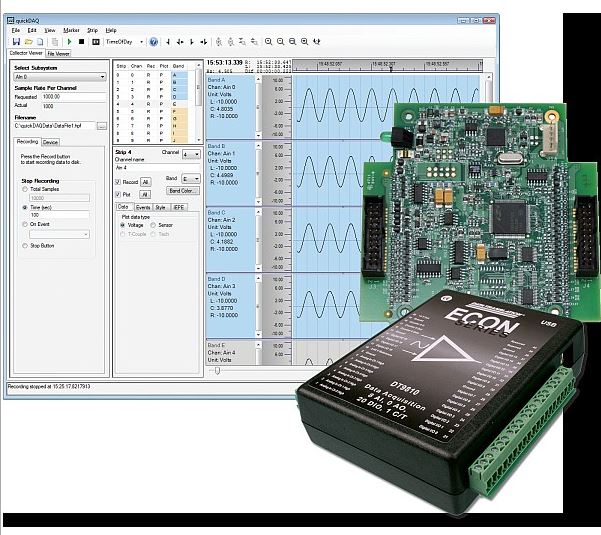

DT ECON 시리즈 (범용 데이터 수집)

DT ECON 시리즈 (범용 데이터 수집)

- 8~24개의 아날로그 입력 - 최대 100kHz 샘플링 속도 - 12비트 해상도 - 10 MOhm 입력 임피던스 - 최대 16개의 디지털 I/O 라인 - USB로 구동 - 내장형 나사 단자 - 바로 측정 준비
  • 상세 설명

범용 데이터 수집

언제 어디서나 노트북으로 복잡한 측정을 쉽게 수행할 수 있는 능력을 상상해 보십시오.


매우 저렴한 비용으로 이러한 기능을 제공하는 새로운 종류의 기기가 있습니다. 그들은 "미니 악기"라고합니다. 작은 크기(휴대용), 저렴한 비용, 랩톱 연결(USB 사용), 랩톱에서 직접 소비하는 전력이 매우 적습니다(USB를 통한 저전력 모드라고도 함). 그것으로 충분하지 않다면, 이 작은 모듈식 차폐 상자에는 마우스 클릭만으로 정교한 측정을 수행하는 플러그 앤 플레이 소프트웨어가 함께 제공됩니다.


  • 최대 100kHz에서 8~24개의 아날로그 입력
  • 12비트 해상도
  • 더 높은 정확도를 위한 10 MOhm 입력 임피던스
  • 최대 16개의 디지털 I/O 라인
  • 1 카운터/타이머(32비트)
  • 모듈의 나사 단자에 직접 신호 연결
  • 전원 공급 장치가 필요하지 않음
  • 즉시 사용 가능한 측정을 위한 무료 QuickDAQ 데이터 로거 애플리케이션
  • 공간 절약 치수: (LxWxH) 108mm x 100mm x 33.5mm

제품






DT9814-10V(단종)
저가형 USB 다중 채널 모듈

  • 24 SE 아날로그 입력, 12비트 분해능
  • 입력 범위: ±10V, ±5V, ±2.5V, ±1.25V
  • 50kHz 전체 샘플링 속도
  • 50kHz 샘플링의 2개의 파형 아날로그 출력


DT9813A(단종)
16채널, 저렴한 USB 다기능 모듈

  • 16 SE 아날로그 입력, 12비트 분해능
  • 입력 범위 ±10V, ±5V, ±2.5V, ±1.25V
  • 100kHz 전체 샘플링 속도
  • 채널당 2개의 파형 아날로그 출력 75kHz


DT9813-10V(단종)
16채널, 저렴한 USB 다기능 모듈

  • 16 SE 아날로그 입력, 12비트 분해능
  • 입력 범위 ±10V, ±5V, ±2.5V, ±1.25V
  • 50kHz 전체 샘플링 속도
  • 채널당 2개의 파형 아날로그 출력 50kHz


DT9812A(단종)
8채널 범용 USB

  • 8 SE 아날로그 입력, 12비트 분해능
  • 입력 범위 ±10V, ±5V, ±2.5V, ±1.25V
  • 100kHz 전체 샘플링 속도
  • 채널당 2개의 파형 아날로그 출력 75kHz


DT9812-10V
8채널 범용 USB

  • 8 SE 아날로그 입력, 12비트 분해능
  • 입력 범위 ±10V, ±5V, ±2.5V, ±1.25V
  • 50kHz 전체 샘플링 속도
  • 채널당 2개의 파형 아날로그 출력 50kHz


DT9812-10V-OEM DT9812-10V의
보드 전용 버전


  • 모든 신호 연결을 위한 2x 20-way 커넥터
  • USB용 5방향 헤더
  • DT9812-10V와 동일한 사양
  • CE 준수 하우징 없음


DT9810 (단종)
10비트 최저 비용 USB 모듈

  • 8 SE 아날로그 입력, 10비트 분해능
  • 입력 범위 0-2.44V
  • 25kHz 전체 샘플링 속도
  • 20개의 디지털 I/O 라인, 1개의 카운터/타이머(32비트)



소프트웨어 링크



QuickDAQ
Free Data Logger Application - Upgradeable with FFT Analysis Options
  • Two extensions add FFT analysis capabilities to the free base package.
  • QuickDAQ FFT Analysis Options allow serious sound & vibration analysis supporting modal analysis and ODS analysis methods.
  • Single-Channel and Dual-Channel (frequency response) FFT operations


DT Data Acquisition Omni Software
Application Software for Data Acquisition
  • Device drivers for Windows 10 / 8.1 / 8 (64-bit and 32-bit), Windows 7 (64-bit and 32-bit), Windows Vista (64-bit and 32-bit) and Windows XP (32-bit only). The installation program automatically installs the appropriate driver for your operating system.
  • DT-Open Layers for .NET - 32-bit and 64-bit native class library for all languages that conform to the Common Language Specification (CLS), including Visual C#, Visual Basic.NET, Visual C++.NET, Visual J#.NET, ...
  • DT-Open Layers (DataAcq SDK) - Software Development Kit. A library of API functions in Microsoft C or C++. 32-bit and 64-bit native Windows support.


DT-Open Layers
Native .NET class library and Win32 DLL library
  • Full support for Microsoft Visual Studio® 2005, 2008, 2010, and 2012.
  • Built using managed code, virtually eliminating memory leaks.
  • Easy configuration of all subsystem parameters.


LV-Link
Use DT USB and PCI data acquisition boards with NI LabVIEW™
  • Create test and measurement applications for Data Translation DT-Open Layers compliant USB and PCI hardware using NI LabVIEW
  • Consistent with the design and layout of the LabVIEW DAQmx VIs
  • Measure and control analog I/O, digital I/O, quadrature decoders, counter/timer signals


DAQ Adaptor for MATLAB®
Interface to MATLAB
  • Single environment for acquisition, analysis, and visualization.
  • Measurement with the Data Acquisition Toolbox
  • Direct access to all DT-Open Layers-compliant Data Translation USB and PCI modules.


DASYLab
Download our latest DASYLab drivers
  • Create complex applications in minimal time without programming
  • Lets you build worksheets using graphical functions
  • Implements real-time operations, including PID control


White Papers
Show file ENOB for DT9816-A
This graph shows the outstanding quality of the DT9816-A for all error sources ... effective number of bits greater than 13.1 from all sources. Note the absence of harmonic content and digital switching noise across the full spectrum.
Show file ENOB - Effective Number of Bits
Overall Accuracy - The Accurate Way to Choose a Data Acquisition Board
Show file Simultaneous Data Acquisition
When choosing a data acquisition board, many different selection criteria are used. For many applications, a simultaneous acquisition device is certainly the architecture of choice due to its inherent speed and accuracy...
Show file Understanding the SFDR Spec - The Battle for Data Fidelity
As A/D converters and data acquisition boards increase their bandwidth, more and more are including the spurious free dynamic range (SFDR) specification as an indicator of their fidelity...
Show file Design Advantages
