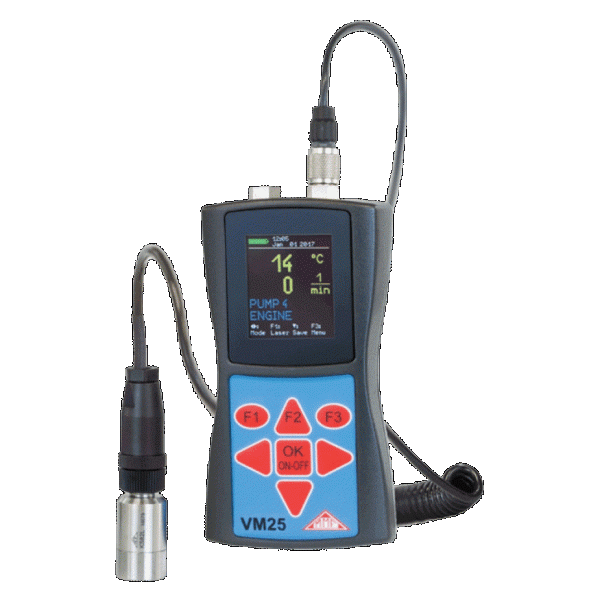

VMxx Series (휴대용 진동 측정기)
- ISO 20816-1, ISO 10816-6, IEC 60034-14 등에 따른 회전 및 왕복 기계의 상태 모니터링
- VDI 3832 등에 대한 롤러 베어링 상태 평가 (VM24 및 VM25)
- 인체 진동 (VM31)
- 진동 컨베이어, 진동 스크린 및 분리기 (VM23)에서 측정
- 그래픽 트렌드 디스플레이 (VM2x)
- 주파수 분석 (VM25 / 31)
- 주요 주파수 표시 (VM23)
- 레이저 포인터 (VM25)를 사용한 비접촉 회전 속도 측정
- 적외선 온도 센서 (VM25)
- 센서베이스를 통해 VMID 포인트로 측정 포인트의 전자 식별
- USB 인터페이스, MIMOSA 규정에 따른 측정 포인트 관리 및 측정 데이터 보관을위한 PC 소프트웨어
- 휴대 간편한 포켓 사이즈
- 상세 설명
| | VM22 | VM23 | VM24 | VM25 | |
 | |||||
| 측정 채널 | 1 (VM22) | 1 (VM23) | 1 (VM24) | 1 (VM25) | 4 (VM31) |
| 입력 | LP IEPE + VMID | LP IEPE + VMID | LP IEPE + VMID | LP IEPE + VMID | LP IEPE + TEDS |
측정 범위 | |||||
| 진동 가속 | - | - | 0.1 - 240m/s² | 0.1 - 240m/s² | 0.1 - 6000m/s² |
| 진동 속도 | 0.1 - 1000mm/s | 0.1 - 1000mm/s | 0.1 - 1000mm/s | 0.1 - 1000mm/s | 0.1 - 50000mm/s |
| 진동 변위 | - | 0.01 - 60mm | 0.01 - 60mm | 0.01 - 60mm | 1 - 75000 µm |
| 회전 속도 | - | - | - | 1 - 9999 RPM | - |
주파수 범위 | |||||
| 진동 가속 | - | - | 0.2Hz - 10kHz 3Hz - 1kHz 1kHz - 10kHz | 0.2Hz - 10kHz 3Hz - 1kHz 1kHz - 10kHz | 0.1 - 2000Hz 1 - 1000Hz |
| 진동 속도 | 10 - 1000Hz | 2 - 100Hz 2 - 1000Hz 10 - 1000Hz | 2 - 1000Hz 10 - 1000Hz | 2 - 1000Hz 10 - 1000Hz | 1 - 100Hz 2 - 1000Hz 10 - 1000Hz |
| 진동 변위 | - | 3 - 60Hz 2 - 300Hz 3 - 200Hz 2 - 1000Hz 10 - 1000Hz | 5 - 200Hz | 5 - 200Hz | 5 - 250Hz |
다른 특징들 | |||||
| 인체 진동 측정 | - | - | - | - | 예 |
| 실효값 측정 | 예 | 예 | 예 | 예 | 예 |
| 피크 측정 | - | 예 (pk-pk) | 예 | 예 | 예 |
| 파고율 측정 | - | - | - | 예 | - |
| 벡터 합(X/Y/Z) | - | - | - | - | 예 |
| 베어링 진단 계수 K(t) | - | - | - | 예 | - |
| 진동 선량 값(VDV) | - | - | - | - | 예 |
| 주요 주파수 | - | 예 | - | - | - |
| 주파수 분석 | - | 주 주파수에 대한 512 라인 FFT 스펙트럼 없음 | - | 125줄 FFT; 10개의 주파수 범위, 23 - 11712Hz | 125개 라인 FFT, 4개 주파수 범위, 240 - 1920Hz |
| 헤드폰 출력 | - | - | - | 예 | - |
| 측정 메모리 | 16000 측정, USB 인터페이스 | 16000 측정, USB 인터페이스 | 16000 측정, USB 인터페이스 | 16000 측정, USB 인터페이스 | 10000회 측정, USB 인터페이스 |
PC 소프트웨어 VM2x-측정 데이터베이스(VM22 / 24 / 25) USB 장치 드라이버 펌웨어 업데이트 Excel 매크로 파일 부속품 | |||||
| 제공되는 가속도계 | KS82L | KS82L | KS82L | KS82L | - |
| 센서 프로브(옵션) | - | ||||
| 최대 250°C의 고온용 센서 솔루션 | KS56 및 | KS56 및 | KS56 및 | KS56 및 | - |
