몰드스트레인 게이지 (PMF series)

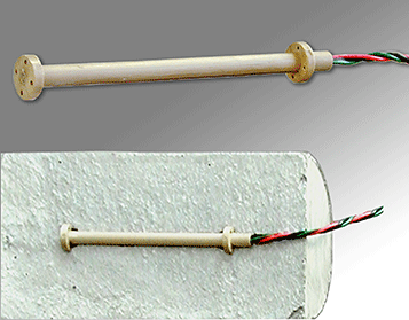

PMF 시리즈 금형 스트레인 게이지는 하중 테스트와 같은 응용 분야에 사용하기 위해 콘크리트 또는 모르타르에 내장된 소형 게이지입니다. 그들은 또한 더 작은 테스트 대상에 포함될 수 있습니다. 게이지는 방수 기능을 제공하는 백킹 재료에 슈퍼 엔지니어링 플라스틱을 사용합니다. 우리의 온도 통합 모델을 사용하면 변형률과 온도를 모두 측정할 수 있습니다. 표준 리드선 길이 외에 임의의 길이로 리드선을 제작할 수 있습니다(수주 생산).
* 스트레인 트랜스듀서 KM은 장기간 사용에 적합합니다.
- 상세 설명
| Applicable specimen | Concrete, Mortar |
|---|---|
| Operational temperature | -20 to +60 ℃ |
| Temperature compensation range | - |
| Bonding adhesive | Embedment |
| Backing | Special plastics |
| Element | Cu-Ni (foil) |
| Strain limit | - |
| Fatigue life at room temperature | - |
Single-element quarter bridge 3-wire method
0.09 mm2 cross-linked vinyl leadwire (3-wire system) of 2 m Total leadwire resistance per meter: 0.4 Ω
Single-element (G.F. 2.0 approx.)
0.08 mm2 integral cross-linked vinyl leadwire of 3m -3TLJBT
Total leadwire resistance per meter : 0.44 Ω
More Information
PMFLS series Asphalt Mold strain gauge
These mold strain gauges are embedded in asphalt for use in such applications as loading tests with rolling compaction. Material used in the backing is super engineering plastic featuring water and heat resistance. The gauges can withstand a high temperature of up to 200℃ during placing of asphalt.
Gauges are temperature-compensated for asphalt.
| Applicable specimen | Asphalt |
|---|---|
| Operational temperature | -20 to +60℃ |
| Temperature compensation range | - |
| Bonding adhesive | Embedment |
| Backing | Super engineering plastics |
| Element | Cu-Ni alloy |
| Strain limit | - |
| Fatigue life at room temperature | - |
