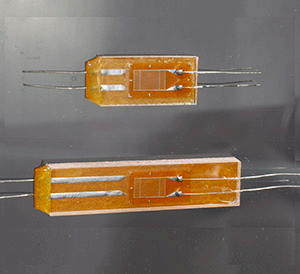

편측 스트레인 게이지 (DD series)
이 게이지는 단순히 플레이트 또는 빔의 한쪽에 게이지를 접착하여 굽힘 및 인장 변형을 별도로 측정하기 위한 것입니다. 단면이 인장 및 굽힘 응력을 받을 때 시편 단면의 변형률 분포가 단면 높이를 따라 선형이라는 가정에서 작동합니다. 게이지는 스트레인 게이지 설치를 위해 측정 대상의 뒷면에 접근할 수 없는 교량 또는 압력 용기와 같은 구조물의 상자 구조 측정에 효과적으로 사용됩니다. 옵션(-F) 무연 솔더 사양도 제공됩니다.
- 상세 설명
| Applicable specimen | Metal |
|---|---|
| Operational temperature(℃) | -10 to +70℃ |
| Temperature compensation range(℃) | - |
| Applicable adhesive | CN, P-2 |
| Backing | Acrylic |
| Element | Cu-Ni |
| Strain limit | 0.15% (1500 x 10-6 strain) |
| Fatigue life at room temperature | 1 x 105 (±1000 x 10-6 strain) |
