각 스트레인 게이지는 온도, 피로, 스트레인의 양 및 측정 환경의 측면에서 한계가 있습니다. 스트레인 게이지를 사용하기 전에 이러한 제한 사항들을 검토해야합니다.

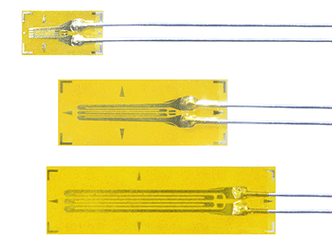

고온 및 저온용 스트레인게이지 (CEF series)

고온 및 저온용 스트레인게이지 (CEF series)

CEF 시리즈 고온 및 저온 스트레인 게이지는 백킹에 폴리이미드 수지를 사용하고 요소에 특수 합금을 사용합니다. −269 ~ +200°C의 광범위한 작동 온도가 특징입니다.
  • 상세 설명
Applicable specimenMetal, Ceramics
Operational temperature(℃)-269 to +200℃
Temperature compensation range(℃)-196 to +80℃
Applicable adhesiveC-1, EA-2A, CN
BackingPolyimide
ElementSpecial alloy foil
Strain limit1% (10000 x 10-6 strain)
Fatigue life at room temperature1 x 106 (±1500 x 10-6 strain)

  • High and low temperature Use

    Gauge patternTypeGauge
    length
    (mm)    		Gauge
    width
    (mm)    		Backing
    length
    (mm)    		Backing
    width
    (mm)    		Resistance
    (Ω)
    Single element
    (G.F. 2.1 approx.)
    cfla_111
    CEF-1-11    		CEFLA-1-11
    CEFLA-1-17
    CEFLA-1-23    		10.542.2120
    CEFLA-3-11
    CEFLA-3-17
    CEFLA-3-23    		30.66.92.8120
    CEFLA-6-11
    CEFLA-6-17
    CEFLA-6-23    		61.010.63.1120

    Each package contains 10 gauges.

  • Leadwire-integrated CEF series (made-to-order)

    PurposeLead wiresLead wire symbolOperating temperature range(℃)Gauge type exampled
    High and low temperature3-strand twisted FEP wire6FA♦LT－269 to＋200CEFLA-1-11-6FA3LT-F
    3-strand twisted FEP single-core wire6FB♦LTCEFLA-1-11-6FB3LT-F
    3-strand twisted PTFE wire4FA♦LT－269 to＋260CEFLA-1-11-4FA3LT-F
    3-strand twisted PTFE single-core wire4FB♦LTCEFLA-1-11-4FB3LT-F

    *  "♦" indicates lead wire length
