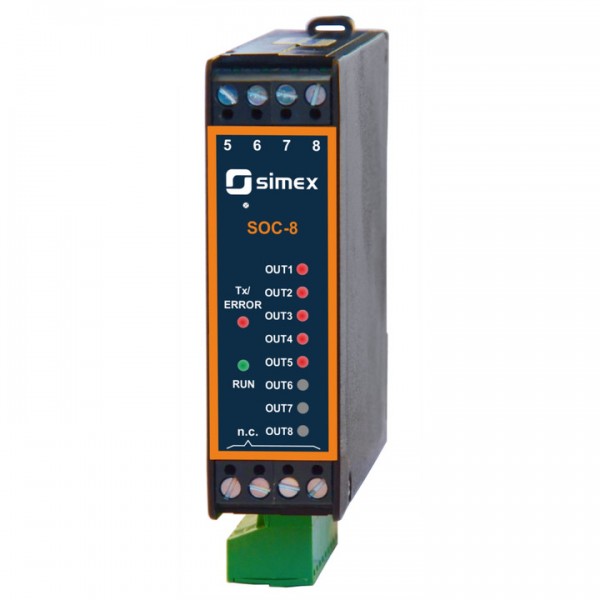

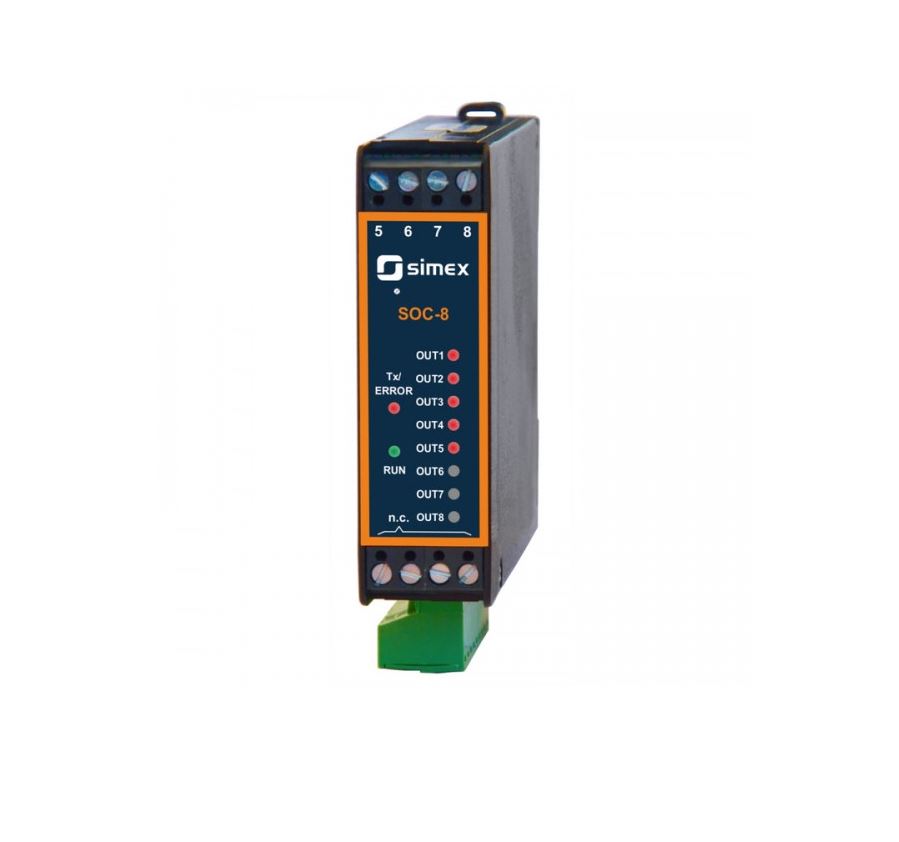

바이너리 출력 시리얼 변환기 (SOC-8)
- 바이너리 출력 모듈
- 오픈 컬렉터 유형 출력
- RS-485 / 모드버스 RTU
- 모듈 작동 및 Modbus 전송 신호용 LED
Modbus RTU 버스를 사용하는 다지점 통신 모듈을 기반으로 하는 TRM DAQ 시스템은 프로세스 매개변수를 검사할 수 있습니다.
이러한 시스템은 필요한 배선을 크게 줄임으로써 새로 건설되고 업그레이드된 제어 및 조사 시스템에서 점점 더 많이 사용되고 있습니다.
Modbus RTU 통신은 전체 시스템을 검사하고 진단할 수 있는 기능을 제공하며 이는 기술 측정 및 프로세스 규정과 동일하게 우선순위입니다.
- 상세 설명
Description
SOC-8 바이너리 출력 모듈은 RS-485 연결을 통해 저전력 출력 장치를 제어하는 데 사용됩니다. 분산 제어 및 시각화 시스템에서 응용 프로그램을 찾습니다. 예를 들어 24V 제어(공급) 전압과 0.5A 전류(최대)로 접촉기, 릴레이, 전구 및 기타 DC 부하를 직접 제어할 수 있습니다. 모든 출력의 갈바닉 분리는 위험한 과전압으로 인한 손상 위험 없이 마스터 시스템의 안전한 작동을 보장합니다.
Specification
| 출력 유형 | binary |
| 전원 | 24V DC |
| 통신 | RS-485 / Modbus RTU |
| 전송 매개변수 | 1200...115200 bit/s, 8N1 |
| 작동 온도 | 0...+50°C -20…+50°C |
| 보호 등급 | IP 20 |
| 케이스 재질 | ABS |
| 마운팅 | DIN rail |
| 크기 | 101 x 22,5 x 80 mm |
