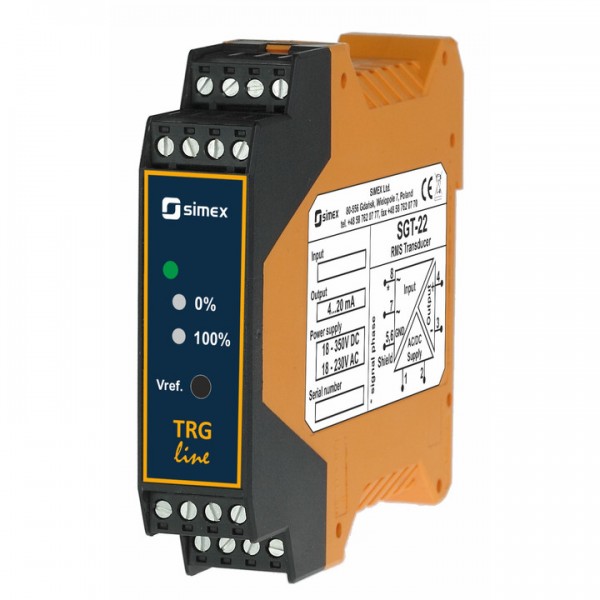

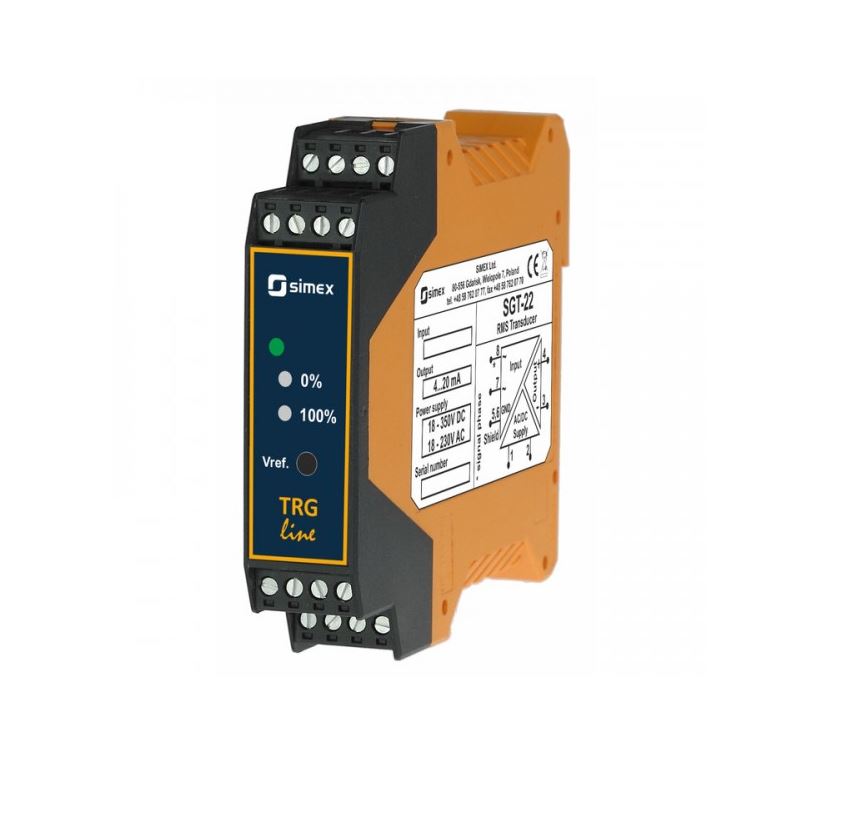

고전류 및 전압 AC/DC 신호 RMS 변환기 (SGT-22)
- 고전류 및 전압 AC/DC 신호 RMS 변환기
- 표준 출력 신호
- 입력/출력/공급 회로 간의 갈바닉 절연
- 높은 정확도, 디지털 선형화
- 전면 패널의 LED 표시등
- 1트랙
- 22.5mm 케이스
- TS-35 DIN 레일 장착
- 광범위한 전원 공급 장치
- 상세 설명
Description
SGT-22 트랜스미터는 AC/DC 전류 또는 전압을 측정하여 표준 출력 신호로 변환합니다.
최대 정상 상태의 전류는 최대 5A입니다. 더 큰 전류를 측정하려면 외부 분로가 필요합니다. 최대 순간 과부하는 25A(1초 동안)입니다. 유추 - 750V AC보다 큰 전압의 경우 변압기가 필요합니다. 모든 회로(입력/출력/공급)는 전기적으로 절연되어 있습니다.
고급 사용자의 경우 보정 절차도 사용할 수 있습니다.
송신기는 입력 신호를 측정하고 사전 설정된 매개변수에 따라 변환한 다음 출력 신호를 계산합니다. 녹색 LED는 변환기가 공급되고 프로세서가 제대로 작동함을 알려줍니다. 하우징에는 "Zero" 및 "Range"를 교정하는 데 사용할 수 있는 두 개의 전위차계가 있습니다. 입력 신호가 AC인 경우 기준 전압에 대한 자동 보정 버튼을 사용하는 것이 좋습니다.
Specification
| 입력 채널 | 1 |
| 입력 유형 | RMS (A) RMS (V) |
| 입력 레인지 | RMS 0...5 A RMS 0...750V |
| 출력 채널 | 1 |
| 출력 유형 | free standard |
| 갈바닉 절연 | 2kV, 50Hz between all circuits |
| 부하 저항 | 0...750Ω (0/4...20 mA) ≥2kΩ (wyjście napięciowe) |
| 전원 | 18...230V AC 18...350V DC |
| 보호 등급 | IP 20 |
| 작동 온도 | 0...+55°C |
| 마운팅 | DIN rail |
| 크기 | 22,5 x 99 x 114,5 mm |
