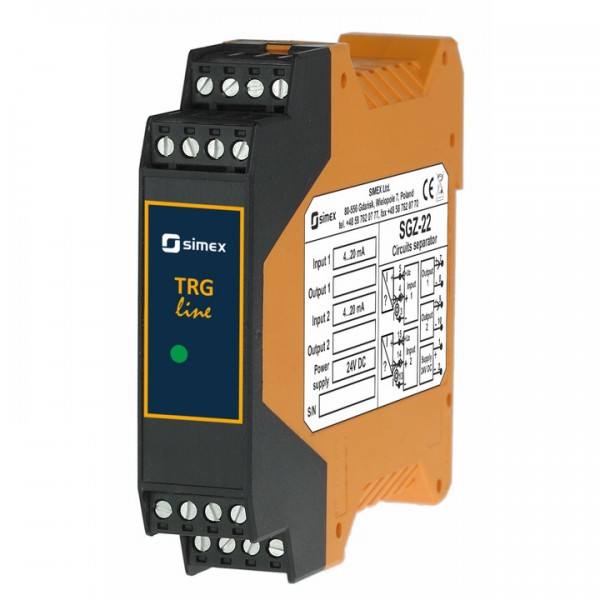

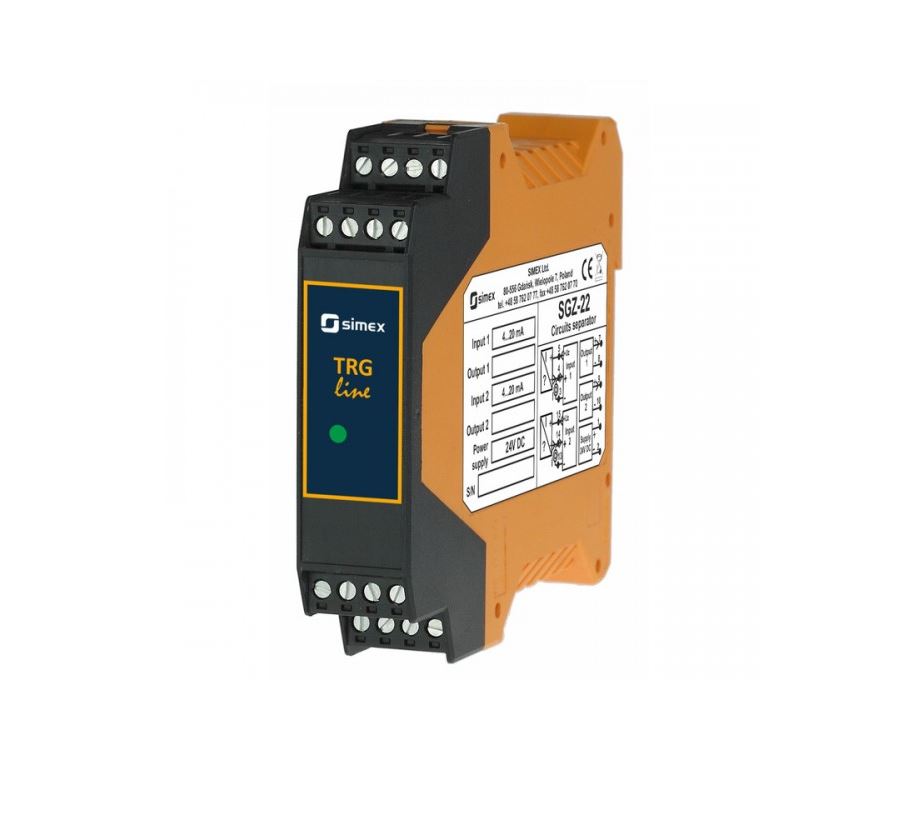

아이솔레이터 (SGZ-22)
- 2개의 출력 회로 절연체/배율기
- 자유로운 입출력 표준
- 2선식 송신기에 전원을 공급하기 위한 추가 24V DC 공급
- 입력/출력/공급 회로 간의 완전한 갈바닉 절연
- 1 또는 2 트랙
- 22.5mm 케이스
- TS-35 DIN 레일 장착
- 24V DC 전원 공급
- 상세 설명
Description
절연체/증배기 SGZ-22 유형은 입력 회로와 증배된 출력 회로 사이의 갈바닉 절연을 제공하기 위한 전용입니다. 또한 2선식 4-20mA 트랜스미터를 공급할 수 있습니다. 입력 신호는 두 개의 다른 출력 신호로 변환될 수 있습니다. 장치는 21 - 28V DC 공급 장치에서 전원이 공급됩니다. 입력, 출력 및 공급 회로는 서로 갈바닉 절연되어 있습니다. 절연체/증배기를 사용하면 간섭 및 접지 전위차의 영향을 줄일 수 있습니다. 또한 서로 다른 유형의 신호(0÷5 mA, 0÷20 mA, 4÷20 mA, 0÷5V, 0÷10V, 1÷5V)를 결합하는 데 도움이 됩니다.
Specification
| 입력 채널 | 1 2 |
| 입력 유형 | free standard |
| 출력 채널 | 1 2 |
| 출력 유형 | free standard |
| 갈바닉 절연 | 2kV, 50Hz between all circuits |
| 부하 저항 | 0...700Ω (0/4...20 mA) 0...3kΩ (0…5 mA) ≥2kΩ (wyjście napięciowe) |
| 전원 | 21...28V DC |
| 보호 등급 | IP 20 |
| 작동 온도 | -20...+60°C |
| 마운팅 | DIN rail |
| 크기 | 22,5 x 99 x 114,5 mm |
