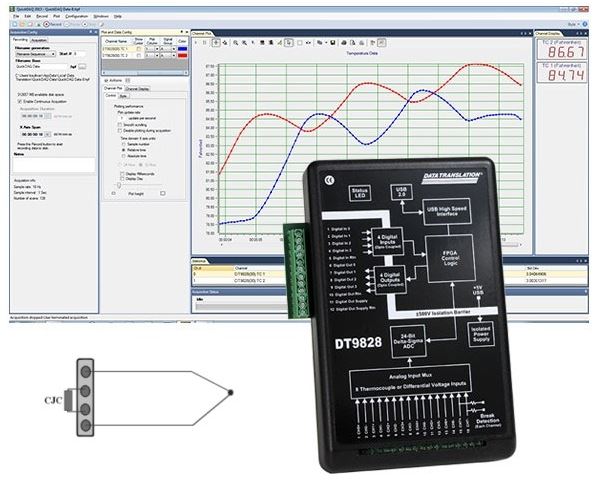

DT9828-USB를 통한 온도 측정
DT9828 USB DAQ 모듈은 전체 정확도가 0.1K (TC 유형에 따라 다름)보다 우수한 열전쌍 측정에 대한 정확도 벤치 마크를 설정합니다.
DT9828은 열전대 및 전압 측정을위한 8 개의 차동 아날로그 입력과 최대 ± 500V의 갈바닉 절연을 제공하여 최대 600 S / s 샘플링을 제공하며 온도 애플리케이션에 일반적인 저속 신호에 이상적입니다.
DT9828은 뛰어난 정확도와 노이즈 성능을 제공하는 24 비트 ADC를 갖추고 있습니다. 8 개의 디지털 I / O (4 in / 4 out)가 동시에 처리됩니다.
즉시 측정 가능한 QuickDAQ 어플리케이션 소프트웨어가 포함되어있어 데이터를 수집, 분석 및 표시 할 수 있습니다.
- 8 개의 열전대를 직접 연결
- B, E, J, K, N, R, S 및 T 열전쌍 유형 지원
- 0.1K보다 우수한 전체 정확도 (TC 유형에 따라 다름)
- 냉 접점 보상 (CJC) 회로 및 개방형 열전대 감지
- 24 비트 A / D 컨버터
- PC에서 500V 갈바닉 절연
- 전압 측정을위한 입력 범위 ± 156mV
- 20mA 전류 측정을 위해 외부 션트 저항기 (예 : 7.5Ω) 사용
- 최대 30 VDC의 4 개의 분리 된 디지털 입력; 아날로그 입력 스트림에서 디지털 입력 포트의 상태를 읽을 수 있습니다.
- 4 개의 분리 된 오픈 컬렉터 디지털 출력, 최대 30VDC
- 외부 전원 공급이 필요하지 않으며 데이터 및 전원을위한 단 하나의 케이블
![](https://www.datatranslation.eu/kx/temperature/temperature-measurement/temperature-usb/img/dot.gif) |
![8-Channel USB Powered Thermocouple DAQ Module](https://www.datatranslation.eu/kx/temperature/temperature-measurement/temperature-usb/products/img/sm/DT9828-PR_150_150.jpg) | DT9828 (USB-2408-2AO 으로 대체) 8-Channel USB Powered Thermocouple DAQ Module | |
|
- 8 differential thermocouple inputs
|
소프트웨어 지원
![](https://www.datatranslation.eu/kx/temperature/temperature-measurement/temperature-usb/img/dot.gif) |
![Free Data Logger Application - Upgradeable with FFT Analysis Options](https://www.datatranslation.eu/kx/temperature/temperature-measurement/temperature-usb/products/img/sm/VIBpoint_AllControls3CH-full_150_99.jpg) | QuickDAQ Free Data Logger Application - Upgradeable with FFT Analysis Options
|
|
|
- Two extensions add FFT analysis capabilities to the free base package.
- QuickDAQ FFT Analysis Options allow serious sound & vibration analysis supporting modal analysis and ODS analysis methods.
- Single-Channel and Dual-Channel (frequency response) FFT operations
|
![Application Software for Data Acquisition](https://www.datatranslation.eu/kx/temperature/temperature-measurement/temperature-usb/products/img/sm/DTOmni_150_150.jpg) | DT Data Acquisition Omni Software Application Software for Data Acquisition
|
|
|
- Device drivers for Windows 10 / 8.1 / 8 (64-bit and 32-bit), Windows 7 (64-bit and 32-bit), Windows Vista (64-bit and 32-bit) and Windows XP (32-bit only). The installation program automatically installs the appropriate driver for your operating system.
- DT-Open Layers for .NET - 32-bit and 64-bit native class library for all languages that conform to the Common Language Specification (CLS), including Visual C#, Visual Basic.NET, Visual C++.NET, Visual J#.NET, ...
- DT-Open Layers (DataAcq SDK) - Software Development Kit. A library of API functions in Microsoft C or C++. 32-bit and 64-bit native Windows support.
|
![Native .NET class library and Win32 DLL library](https://www.datatranslation.eu/kx/temperature/temperature-measurement/temperature-usb/products/img/sm/dtol-net-screen_150_102.jpg) | DT-Open Layers Native .NET class library and Win32 DLL library
|
|
|
- Full support for Microsoft Visual Studio® 2005, 2008, 2010, and 2012.
- Built using managed code, virtually eliminating memory leaks.
- Easy configuration of all subsystem parameters.
|
![Interface to MATLAB](https://www.datatranslation.eu/kx/temperature/temperature-measurement/temperature-usb/products/img/sm/mathworks-partner_150_120.jpg) | DAQ Adaptor for MATLAB® Interface to MATLAB
|
|
|
- Single environment for acquisition, analysis, and visualization.
- Measurement with the Data Acquisition Toolbox
- Direct access to all DT-Open Layers-compliant Data Translation USB and PCI modules.
|
![Use DT USB and PCI data acquisition boards with NI LabVIEW™](https://www.datatranslation.eu/kx/temperature/temperature-measurement/temperature-usb/products/img/sm/LV-Link2_150_159.jpg) | LV-Link Use DT USB and PCI data acquisition boards with NI LabVIEW™
|
|
|
- Create test and measurement applications for Data Translation DT-Open Layers compliant USB and PCI hardware using NI LabVIEW
- Consistent with the design and layout of the LabVIEW DAQmx VIs
- Measure and control analog I/O, digital I/O, quadrature decoders, counter/timer signals
|
![Download our latest DASYLab drivers](https://www.datatranslation.eu/kx/temperature/temperature-measurement/temperature-usb/products/img/sm/DASYLab_MCC_150_124.jpg) | DASYLab Download our latest DASYLab drivers
| |
|
- Create complex applications in minimal time without programming
- Lets you build worksheets using graphical functions
- Implements real-time operations, including PID control
|
