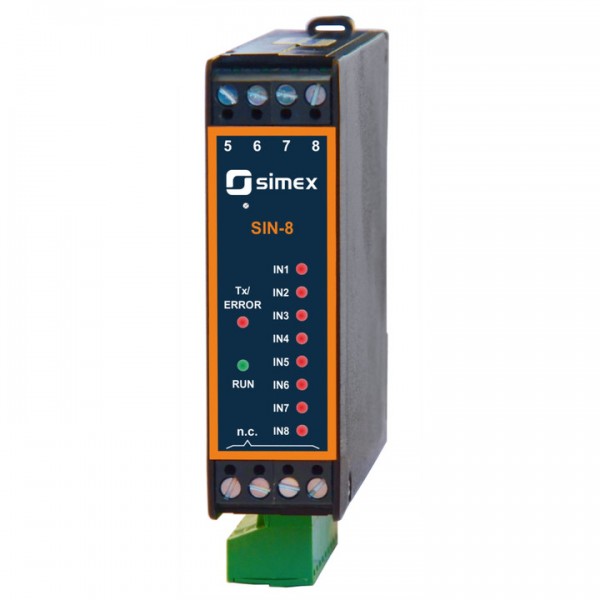

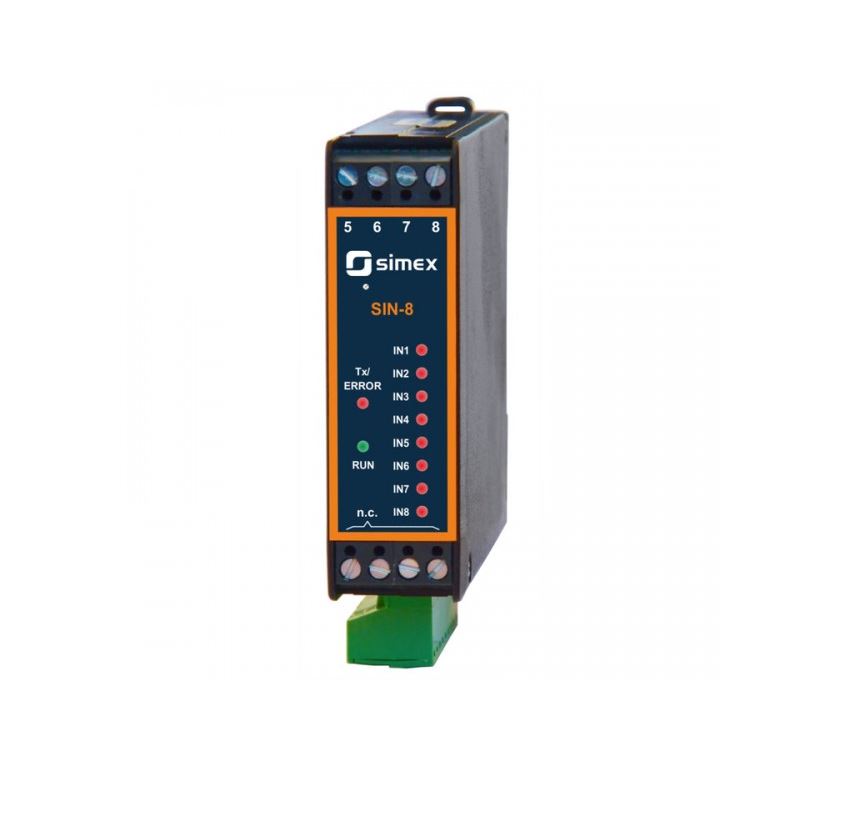

바이너리 시리얼 변환기 (SIN-8)

바이너리 시리얼 변환기 (SIN-8)

  • 상세 설명
Description

모듈 유형 SIN-8을 사용하면 RS-485 연결을 통해 8개의 이진 전압 입력을 모니터링할 수 있습니다. 분산 제어 및 시각화 시스템에서 응용 프로그램을 찾습니다.

표준 Modbus 프로토콜 전송 기능은 장치 레지스터(주소, 입력 상태, 장치 ID)를 만듭니다. RS-485를 통해 사용할 수 있는 모든 SIN-8 작동 기능은 일반적인 시각화 소프트웨어 또는 적절한 컨트롤러로 구현될 수 있습니다. 레지스터 상태 구현은 입력 신호가 일부 시간 제한을 충족한 경우에만 발생합니다. 이러한 제한은 펌웨어에 구현된 내부 디지털 필터의 설정에 따라 다릅니다. 필터를 사용하면 접촉 바운싱(기계식 센서의)에 해당하는 신호 진동을 제거할 수 있습니다. 필터는 공장에서 꺼져 있습니다.

Specification
입력 채널
8
입력 유형
voltage (V)
입력 레벨
low: 0...3V; high: 15...24V
전원
24V DC
통신
RS-485 / Modbus RTU
전송 매개변수
1200...115200 bit/s, 8N1
작동 온도
0...+50°C
-20…+50°C
보호 등급
IP 20
케이스 재질
ABS
마운팅
DIN rail
크기
101 x 22,5 x 80 mm
