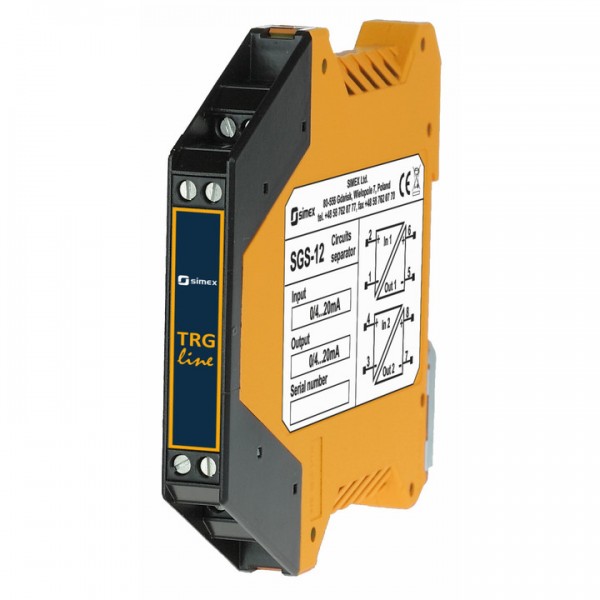

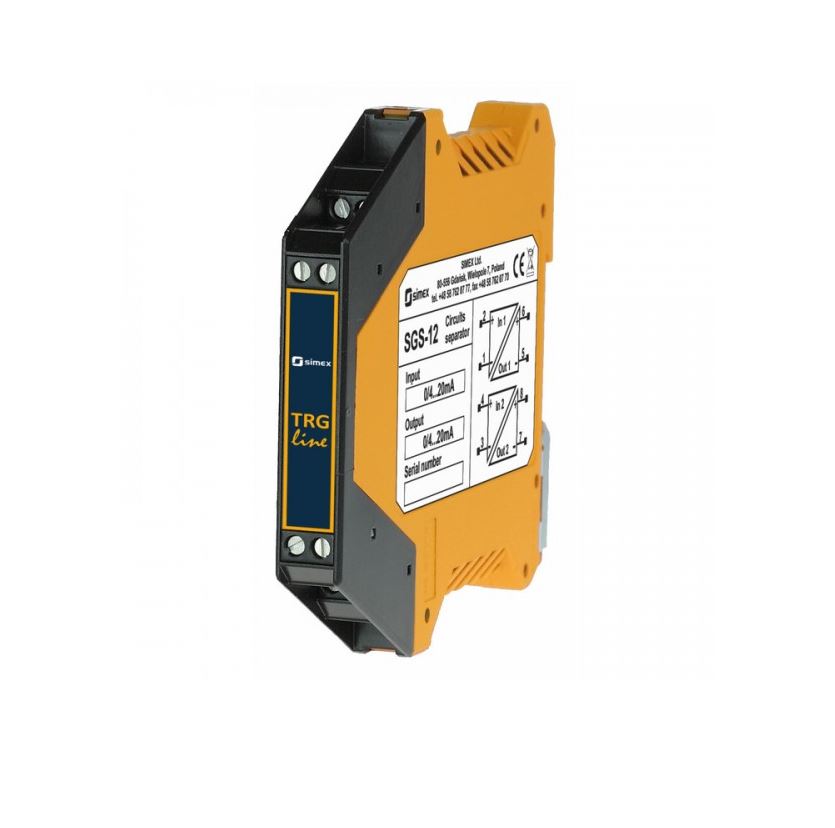

아이솔레이터 (SGS-12)
- 절연, 자체 전원 아이솔레이터
- 1 또는 2 트랙
- 입력/출력 회로 간의 갈바닉 절연
- 12.5mm 케이스
- TS-35 DIN 레일 장착
- 전류 루프로 전원 공급
- 상세 설명
Description
절연체 SGS-12 시리즈는 입력 및 출력 회로 사이에 갈바닉 절연을 생성합니다. 아이솔레이터는 전원이 필요하지 않습니다. 0/4-20mA 전류 출력 신호는 표준 500Ω 부하 저항을 사용하여 전압 0/2-10V 신호로 처리할 수도 있습니다. 그런 다음 클래스 0.5%의 경우 전압 입력 R ≥ 100kΩ을 사용하는 것이 좋습니다. 절연 품질은 항복 전압과 분리된 회로 간의 용량에 따라 달라집니다.
Specification
| 입력 채널 | 1 2 |
| 입력 유형 | current (mA) |
| 입력 레인지 | 0/4...20 mA |
| 출력 채널수 | 0 1 2 |
| 출력 유형 | 0...20 mA 4...20 mA |
| 갈바닉 절연 | 2kV, 100pF between input and output circuit |
| 부하 저항 | 0...1000Ω |
| 전원 | current loop 21...28V DC |
| 보호 등급 | IP 20 |
| 작동 온도 | -20...+60°C |
| 마운팅 | DIN rail |
| 크기 | 12,5 x 99 x 114,5 mm |
Files
| 데이터 시트 | |
| 브로셔 | |
| 적합성 선언 |
