광대역 증폭기 및 4분면 증폭기는 다양한 출력 및 주파수 대역에서 테스트 및 측정의 목표를 달성할 수있습니다.
또한 4분면 증폭기는 포지티브 및 네거티브 출력 전류 뿐만 아니라 포지티브 및 네거티브 출력 전압을 제공 할 수있는 광대역 증폭 장치입니다.

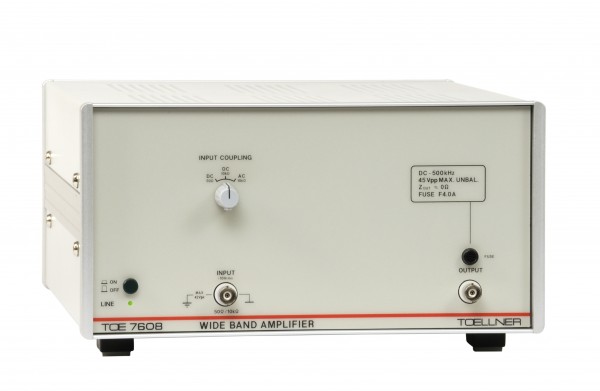

고출력 전압 광대역 증폭기 (TOE 7608S)

- 최대 115Vrms의 고출력 전압을 제공하는 광대역 증폭기 - 주파수 범위 15Hz ~ 20kHz - 단락 및 무부하 증명

기능/신호 발생기는 일반적으로 50옴 시스템에 작은 진폭의 신호를 제공합니다.

따라서 많은 기술 분야에서 신호 조절 및 증폭이 필요합니다.

TOE 7608 광대역 증폭기는 이러한 신호 소스의 증폭을 위한 비반전 전력 출력단으로 적합합니다. 출력 전압이 20Vpp인 각 발생기는 TOE 7608S 증폭기의 전체 작동 범위를 처리할 수 있습니다.

전력은 최대 400 Ohm에 115 Vrated입니다. 출력 진폭. 대역폭은 15Hz에서 최대 20kHz입니다.

출력에서의 과전류 보호, 피드백 전압에 대한 보호 및 과열 보호는 증폭기에 높은 수준의 작동 안전성을 제공합니다. 요청 시 다른 출력 전압(예: 230Vrms) 또는 주파수 범위를 사용할 수 있습니다.

Special features

Technical Data

Frequency range	15 Hz to 20 kHz (-3 dB)
Gain	Non-inverting, fixed at + 25,6 dB, with input impedance > 10 kOhm, + 31,6 dB, with input impedance 50 Ohm
Input impedance
AC coupling	> 10 kOhm (pass band)
DC coupling	> 10 kOhm or 50 Ohm, selectable
Permissible input	max. 10 Vrms, continuous
Output impedance	Approx. 70 Ohm, short-circuit proof
Output voltage	max. 115 Veff into 400 Ohm load
Output noise	< 5 mVrms with short-circuited input
Distortion factor	< 0,5 % at Vout < 100 Vrms into 400 Ohm load in frequency range 50 Hz bis 20 kHz
Feedback voltage protection	Fused by F 0,5 AC in accordance with DIN 41661, IEC 127-2/11

Optional
