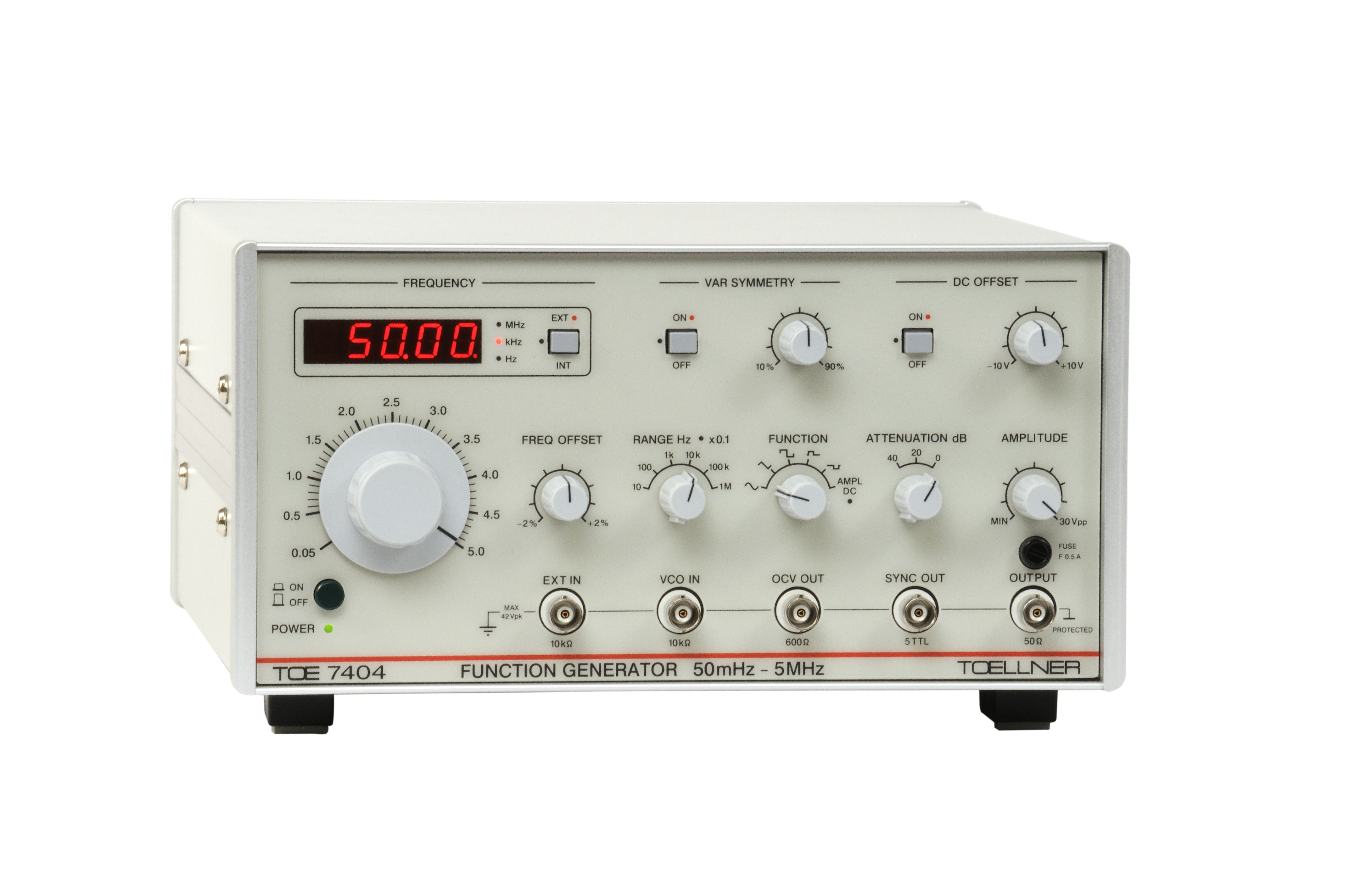

경제형 함수 발생기 (TOE 7404)
- 통합 피드백 전압 보호 및 주파수 카운터가 있는 저가형 신호 발생기
- 매우 견고하고 사용이 간편
- 상세 설명
TOE 7404 함수 발생기는 일상적인 실제 요구 사항을 충족하도록 설계된 작고 견고하며 저렴한 신호 발생기 입니다.
이 장비의 뛰어난 기능은 내부 및 외부 신호 주파수를 모두 측정하기 위한 LED가 있는 주파수 카운터입니다.
최대의 높은 출력 전압. Vpp = 30V는 대부분의 범용 실험실 또는 서비스 작업의 요구 사항과 생산 공장 또는 교육 기관의 응용 프로그램 요구 사항을 충족합니다. 모든 입력 및 출력은 절대적으로 무부하 및 단락 방지입니다. 출력 증폭기는 통합 외부 전압 보호 기능으로 위험한 피드백으로부터 보호됩니다.
이 발생기는 0.5Hz ~ 5MHz의 주파수 범위를 가지며 사인, 삼각형, 사각, 펄스, 증폭기 및 양극 DC 전압과 같은 출력 기능을 생성합니다.
증폭기 모드에 있을 때 계측기는 DC에서 최대 약 5MHz. 모든 전면 패널 입력 및 출력 소켓은 부동입니다.
TOE 7404 함수 발생기는 50mHz까지 확장된 주파수 범위와 가변 대칭 조정 기능이 있습니다. 후자의 시설은 기본 사인, 삼각 및 사각 함수에 추가하여 상승 또는 하강 톱니 함수뿐만 아니라 양 및 음 펄스의 생성을 허용합니다.
 |
| 삼각형과 정사각형이 있는 가변 대칭 |
Technical Data
Functions and operating modes
| Functions | Sine, triangle, square, pulse, amplifier, DC, variable symmetry |
| Operating modes | Free-running, external sweepfrequency control, amplifier mode, frequency counter |
| Frequency characteristics | |
| Frequency range | 0,05 Hz to 5 MHz in 6 decadic subranges |
| Frequenzoffset | ± 2 % |
| Frequency error | ± 2 Digit. < 5 % of full-scale value when using the scale |
| Drift | 1 x 10-3/K up to 500 kHz 3 x 10-3/K to 5 MHz 5 x 1O-3 in 8 hours, in each case following 30 min warm-up time |
| Function output | |
| Output amplitude | Vpp = 10 mV to 30 V, 15 V in pulse mode |
| Output impedance | 50 Ohms. The output is no-load and short-circuit proof |
| Feedback voltage protection | up to ± 120 V |
| DC offset | 0 to ± 10 V |
| Output attenuator | 30 dB continuously adjustable plus 20 or 40 dB steps, frequency response (sine, triangle): 0,03 dB, or 0,5 dB above 1 MHz |
Function specificationn
at max. output voltage and 50 Ohm load
| Sine | |
| Klirrfaktor | < 0,5 % up to 100 kHz < 5 % up to 5 MHz |
| Triangle | |
| Linearity error | < 1 % to 100 kHz |
| Symmetry error | < 1 % to 100 kHz |
| Square | |
| Transition time | < 28 ns |
| Overshoots | < 5 % |
| Pulse | See square |
| Symmetry variation (TOE 7404 only) | 10 % to 90 % for frequencies up to 500 kHz |
Amplifier
| Gain | Approx. 17 dB |
| Frequency range | DC up to 5 MHz |
| Distortion factor | < 0,2 % up to 100 kHz |
| Input impedance | 10 kOhms |
Other signal inputs and outputs
| Synchronizing signal output | TTL compatible, output impedance 50 Ohms, fan out: 5 |
| VCO modulation input | Approx. 5 V for a frequency variation ratio of 1000:1 |
| OCV output | 0 to 5 V output voltage for a frequency change 1:1000 |
| EXT IN | Amplifier input, max. input voltage 15 Vrms, frequency counter input |
Frequency counter mode
| Frequency range | < 1 Hz to 30 MHz |
| Resolution | 4-/5 digits with autoranging |
| Accurac | ± 2 digits |
| Sensitivity | 150 mVrms < 10 MHz 250 mVrms > 10 MHz |
| Input impedance | 1 MOhm II 120 pF |
| Input protection | Up to 15 Vrms |
