리니어 320W 전원 공급 장치 (TOE 8850)
- 상세 설명
A proven concept
TOE 8840 및 TOE 8850 시리즈의 새로운 시스템 호환 단일 출력 및 이중 출력 전원 공급 장치에 사용되었습니다.
고전적인 동위상 제어 원리의 결과 160W 또는 320W의 총 출력으로 탁월한 사양을 달성했습니다.
총 22개의 서로 다른 모델이 최대 130V의 전압과 최대 20A의 전류를 제공합니다. 전압 및 전류 범위에서 12비트의 분해능, 간단하고 편리한 사용자 인터페이스, 우수한 사양으로 이 계측기는 두 가지 모두에 적합합니다. 수동 및 버스 기반 모드.
Integrated measurements
또 다른 중요한 특성은 전압 및 전류 값의 고해상도 측정입니다. 이들은 4자리 LED 디스플레이에 출력되며 버스 모드에서 높은 속도로 읽을 수 있습니다.
이것은 추가 측정 장비가 일반적으로 불필요하다는 것을 의미합니다.
Adjustment using incremental spinwheels
출력 값은 마모되지 않는 증분식 스핀휠을 사용하여 선택 가능한 감도로 조정되므로 수년간의 서비스 후에도 출력 전압 및 전류를 안정적이고 정밀하게 조정할 수 있습니다.
Remote control (option)
모든 계측기는 SCPI 명령 세트(SCPI: 프로그래밍 가능한 계측기를 위한 표준 명령)를 사용하여 GPIB 및 RS 232 인터페이스를 통해 뿐만 아니라 아날로그 모드에서 원격 제어할 수 있습니다. 시스템 인터페이스는 높은 응답 및 측정 속도가 특징입니다. 또한 "LabView"에서 기기 드라이버 소프트웨어를 사용할 수 있습니다.
Automatic calibration
모든 출력 매개변수의 빠르고 편리한 보정은 트리머 조정이나 기기 개입 없이 몇 분 안에 외부에서 가능합니다. 이 "소프트웨어 교정"은 제어 요소를 사용하여 간단하게 수행하거나 테스트 시스템 내에서 컴퓨터로 지원할 수 있습니다. "소프트웨어 교정"은 품질 보증 시스템에서 점점 더 중요해지고 있는 정기적인 교정 간격을 고려할 때 과소평가되어서는 안 되는 이점을 제공합니다.
Voltage or current source
전압과 전류에 대해 설정한 값에 따라 각 전원은 부하 조건에 따라 전압원 또는 전류원으로 동작할 수 있다. 모든 출력은 문제 없이 병렬 또는 직렬로 연결할 수 있습니다.
고성능 및 모범적인 작동 특성
Special features
- 동위상 조절
- 마모 없는 증분 스핀휠을 사용한 전압 및 전류 조정
- μP 제어 자동 보정을 사용한 최대 정밀도
- GPIB 및 RS 232 인터페이스와 시스템 호환 가능(옵션)
| Output 1 | Output 2 | ||||
| Model | Voltage | Current | Voltage | Current | Power |
| Single-output power supplies TOE 8851-16 TOE 8851-24 TOE 8851-32 TOE 8851-40 TOE 8851-64 TOE 8851-130 | 0 - 16 V 0 - 24 V 0 - 32 V 0 - 40 V 0 - 64 V 0 - 130 V | 0 - 20 A 0 - 13 A 0 - 10 A 0 - 8,0 A 0 - 5,0 A 0 - 2,5 A | – – – – – – | – – – – – – | 320 W 320 W 320 W 320 W 320 W 320 W |
| Double-output power supplies TOE 8852-16 TOE 8852-24 TOE 8852-32 TOE 8852-40 TOE 8852-64 TOE 8852-130 | 0 - 16 V 0 - 24 V 0 - 32 V 0 - 40 V 0 - 64 V 0 - 130 V | 0 - 10 A 0 - 6,5 A 0 - 5,0 A 0 - 4,0 A 0 - 2,5 A 0 - 1,2 A | 0 - 16 V 0 - 24 V 0 - 32 V 0 - 40 V 0 - 64 V 0 - 130 V | 0 - 10 A 0 - 6,5 A 0 - 5,0 A 0 - 4,0 A 0 - 2,5 A 0 - 1,2 A | 2 x 160 W 2 x 160 W 2 x 160 W 2 x 160 W 2 x 160 W 2 x 160 W |
Tracking function
이중 출력 전원 공급 장치의 자동 추적 모드는 모든 제어 속성을 유지하면서 출력 1의 기능(0% ~ 100%)으로 출력 2의 출력 전압을 제어할 수 있음을 의미합니다.
Remote control
호환 가능한 TOELLNER 명령과 SCPI 명령 간에 전환 가능한 명령 세트가 있는 IEEE 488.2에 따른 명령 구문.
GPIB interface (option)
IEEE 488.1에 따른 인터페이스 연결; 주 출력에서 전기적으로 절연됩니다. 장치 주소는 메뉴별로 원하는 대로 설정할 수 있습니다.
설정 속도: 약. 25개 설정/초
측정 속도: 약. 20회 측정/초
RS 232 interface (option)
9핀 D-SUB 커넥터; 주 출력과 전기적으로 절연되어 있습니다. 전송: 반이중 모드, 비동기식; 110 ~ 19200 보드 조정 가능한 메뉴.
설정 속도: 약. 20개 설정/초
측정 속도: 약. 15회 측정/초
Additional functions
이 현대적이고 검증된 매우 잘 갖춰진 전원 공급 장치는 100개의 기기 설정 저장, 전원 출력을 위한 대기 회로, 감지 및 추적 모드와 같은 추가 기능이 특징입니다.
Price and performance
뛰어난 사양과 특성 외에도 TOE 8840 및 TOE 8850 시리즈의 모든 전원 공급 장치는 놀라운 가격 대비 성능을 제공합니다.
Common operating functions
Anzeige 전압 및 전류:
전압 및 전류 표시: 모든 단일 기기에 대해 2개의 4자리 디스플레이에 별도로 표시됩니다. 듀얼 계측기에 대해 두 개의 선택 가능한 4자리 V/A 디스플레이에서. 정전압 또는 정전류 모드는 단일 LED로 표시됩니다.
감지 모드를 직접 선택할 수 있습니다. 기기의 전면 또는 후면에 연결합니다.
100개의 전체 기기 설정과 전원을 끌 때 마지막 설정을 위한 비휘발성 메모리.
Special features
- 동상 레귤레이션, 따라서 300μVrms 미만의 극도로 낮은 잔류 리플(모델에 따라 다름)
- 전압원 또는 전류원으로 작동 가능
- 출력에서 스위치 오프 피크 및 과도 현상 없음
- 감지 표준, 수정 가능한 전압 0.5V/라인
- 매우 높은 장기 안정성
- 연속 부하에 강함
- 매우 조용하다
- 100개의 완전한 기기 설정을 정전에 대비하여 저장할 수 있습니다.
- RS 232, GPIB 인터페이스 옵션
- 아날로그 인터페이스 옵션, 플로팅도 가능
- 무료 LabViewTM 드라이버
- 전기적으로 절연된 출력
- 조정 가능한 다리가 있는 데스크탑 장치 또는 19" 마운트용 또는 랙 마운팅용 19" 어댑터용
Outputs
- 모든 모델에 대한 플로팅
- 이중 출력 전원 공급 장치에서 전기적으로 절연됨
- 직렬 및 병렬 연결 가능
- 전면의 안전 소켓
| Single-output power supplies Model | TOE 8851-16 | TOE 8851-24 | TOE 8851-32 | TOE 8851-64 | TOE 8851-130 | |
| Output data | Voltage Current | 0 - 16V 0 - 20 A | 0 - 24 V 0 - 13 A | 0 - 32 V 0 - 10 A | 0 - 64 V 0 - 5 A | 0 - 130 V 0 - 2.5 A |
| Setting resolution | Voltage Current | 10 mV 10 mA | 10 mV 10 mA | 10 mV 5 mA | 20 mV 2 mA | 100 mV 1 mA |
| Setting accuracy | Voltage Current | 0.1 % + 10 mV 0.2 % + 20 mA | 01 % + 10 mV 0.2 % + 10 mA | 01 % + 10 mV 0.2 % + 10 mA | 01 % + 20 mV 0.2 % + 4 mA | 01 % + 100 mV 0.2 % + 2 mA |
| Deviation in regulation with 100 % change in load | Voltage Current | 5 x 10-5 5 x 10-5 | 5 x 10-5 5 x 10-5 | 5 x 10-5 10-4 | 5 x 10-5 2 x 10-4 | 10-4 5 x 10-4 |
| With change in line voltage ± 10 % | 5 x 10-5 | 5 x 10-5 | 5 x 10-5 | 5 x 10-5 | 5 x 10-5 | |
| Regulation time with change in load from 20 % to 100 % Tolerace: 0.2 % Urated | < 200 μs | < 100 μs | < 80 μs | < 80 μs | < 80 μs | |
| Residual ripple (10 Hz - 1 MHz) | Voltage Current | 0.5 mVrms 100 mArms | 0.5 mVrms 500 μArms | 0.5 mVrms 500 μArms | 1 mVrms 200 μArms | 2 mVrms 100 μArms |
| Measure accuracy | Voltage Current | 0.1 % + 20 mV 0.2 % + 20 mA | 0.1 % + 20 mV 0.2 % + 20 mA | 0.1 % + 20 mV 0.2 % + 10 mA | 0.1 % + 40 mV 0.2 % + 4 mA | 0.1 % + 200 mV 0.2 % + 2 mA |
| Temperature coefficient | Voltage Current | 10-4/K 10-4/K | 10-4/K 10-4/K | 10-4/K 10-4/K | 10-4/K 10-4/K | 10-4/K 10-4/K |
| Dual-output power supplies Model | TOE 8852-16 | TOE 8852-24 | TOE 8852-32 | TOE 8852-64 | TOE 8852-130 | |
| Output data | Voltage Current | 2 x 0 - 16V 2 x 0 - 10 A | 2 x 0 - 24 V 2 x 0 - 6.5 A | 2 x 0 - 32 V 2 x 0 - 5 A | 2 x 0 - 64 V 2 x 0 - 2.5 A | 2 x 0 - 130 V 2 x 0 - 1.2 A |
| Setting resolution | Voltage Current | 10 mV 5 mA | 10 mV 2 mA | 10 mV 2 mA | 20 mV 1 mA | 100 mV 1 mA |
| Setting accuracy | Voltage Current | 0.1 % + 10 mV 0.2 % + 10 mA | 01 % + 10 mV 0.2 % + 10 mA | 01 % + 10 mV 0.2 % + 4 mA | 01 % + 20 mV 0.2 % + 2 mA | 01 % + 100 mV 0.2 % + 2 mA |
| Deviation in regulation with 100 % change in load | Voltage Current | 5 x 10-5 10-4 | 5 x 10-5 2 x 10-4 | 5 x 10-5 2 x 10-4 | 5 x 10-5 5 x 10-4 | 10-4 10-3 |
| With change in line voltage ± 10 % | 5 x 10-5 | 5 x 10-5 | 5 x 10-5 | 5 x 10-5 | 5 x 10-5 | |
| Regulation time with change in load from 20 % to 100 % Tolerace: 0.2 % Urated | < 100 μs | < 80 μs | < 80 μs | < 80 μs | < 80 μs | |
| Residual ripple (10 Hz - 1 MHz) | Voltage Current | 0.5 mVrms 500 μArms | 0.5 mVrms 300 μArms | 0.5 mVrms 200 μArms | 1 mVrms 100 μArms | 2 mVrms 50 μArms |
| Measuring accuracy | Voltage Current | 0.1 % + 20 mV 0.2 % + 10 mA | 0.1 % + 20 mV 0.2 % + 10 mA | 0.1 % + 20 mV 0.2 % + 4 mA | 0.1 % + 40 mV 0.2 % + 2 mA | 0.1 % + 200 mV 0.2 % + 2 mA |
| Temperature coefficient | Voltage Current | 10-4/K 10-4/K | 10-4/K 10-4/K | 10-4/K 10-4/K | 10-4/K 10-4/K | 10-4/K 10-4/K |
| TOE 8851-16 | Power supply | 16 V / 20 A |
| TOE 8851-24 | Power supply | 24 V / 13 A |
| TOE 8851-32 | Power supply | 32 V / 10 A |
| TOE 8851-40 | Power supply | 40 V / 8 A |
| TOE 8851-64 | Power supply | 64 V / 5 A |
| TOE 8851-130 | Power supply | 130 V / 2.5 A |

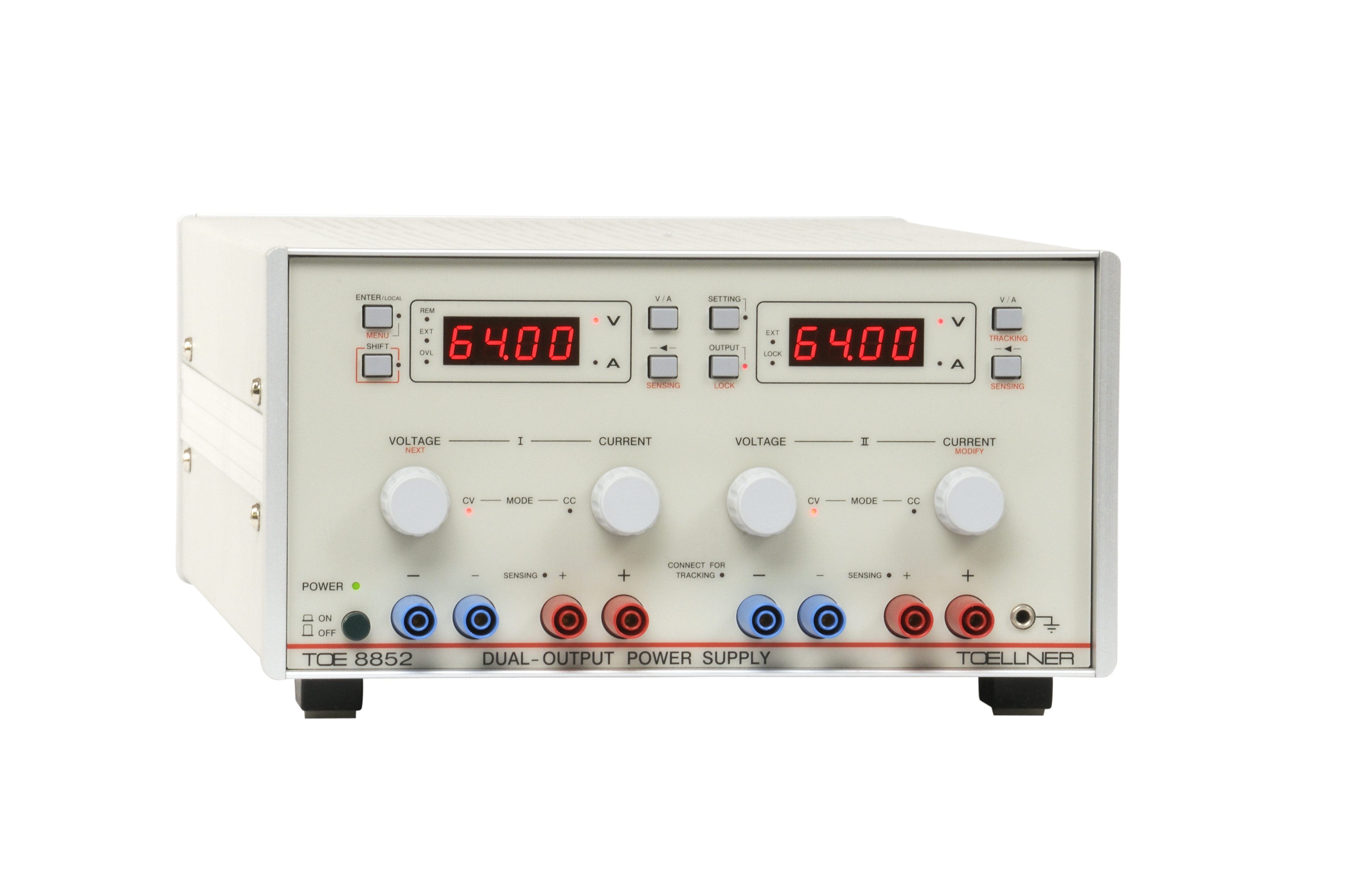

Dual-output power supplies 2 x 160 W
| TOE 8852-16 | Power supply | 2 x 16 V / 10 A |
| TOE 8852-24 | Power supply | 2 x 24 V / 6,5 A |
| TOE 8852-32 | Power supply | 2 x 32 V / 5 A |
| TOE 8852-40 | Power supply | 2 x 40 V / 4 A |
| TOE 8852-64 | Power supply | 2 x 64 V / 2,5 A |
| TOE 8852-130 | Power supply | 2 x 130 V / 1.2 A |
Options
Single-output Power supply
Interfaces
| TOE 8861/015 | Remote control GPIB and RS 232 |
| TOE 8861/016 | Analog remote control |
| TOE 8861/017 | Floating analog remote control |
| TOE 8850/252 | Output at rear |
Dual-output Power supply
Interfaces
| TOE 8862/015 | Remote control GPIB and RS 232 |
| TOE 8862/016 | Analog remote control |
| TOE 8862/017 | Floating analog remote control |
| 2 x TOE 8850/252 | Output at rear |
Supplied accessories
- 1 power cord
- 1 instruction manualg
- 1 RS 232 interface cable (only with TOE 8861/015 or TOE 8862/015)
Free basic driver for LabViewTM found at the buttom.
