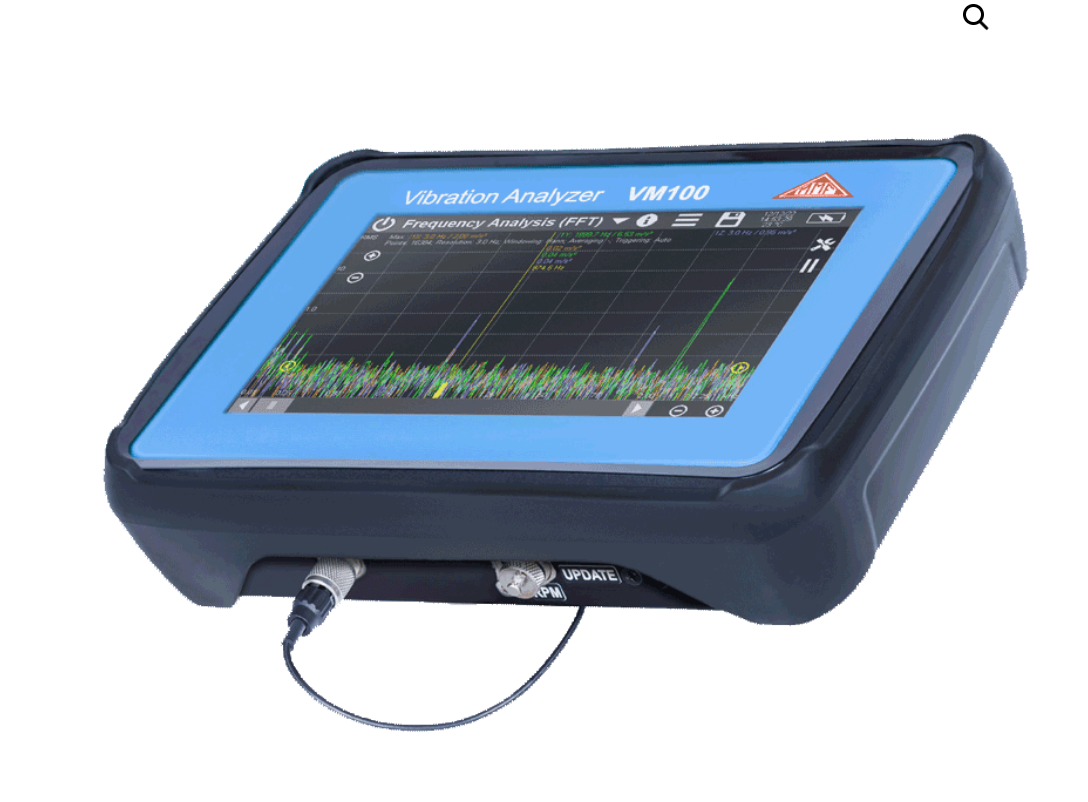

3채널 진동 분석기 (VM100B)
- 완전 터치 조작, 단순하고 직관적인 설계
- TEDS 지원을 지원하는 IEPE 센서 채널
- 타코 입력
- 높은 정확도를 위한 동시 24비트 데이터 수집
- 경로 측정 및 저장을 위한 측정 지점 NFC 감지
- 추가 분석을 위한 원시 신호 녹음
- 표준 데이터 포맷(CSV, BMP, WAV)으로 내보내기
- IP65 보호 등급
- 상세 설명
VM100 시리즈 진동 분석기는 실험실 및 생산 시설에서의 일반적인 진동 측정 작업을 위해 설계되었습니다. 다양한 기능을 제공했음에도 불구하고, 주된 초점은 사용의 편의성에 있었습니다.
두 가지 모델이 제공되는데, VM100A는 9개의 센서 채널을 가진 VM100A와 3개의 센서 채널을 가진 VM100B입니다.
모듈러 장치 소프트웨어 덕분에 필요한 기능을 정확히 제공합니다. 빈도 분석과 장기 플롯을 통한 전체 값 측정을 위한 기기가 이미 포함되어 있습니다. 추가 기능은 언제든지 선택적으로 활성화할 수 있습니다.
주요 특징:
- 완전 터치 조작, 단순하고 직관적인 설계
- TEDS 지원을 지원하는 IEPE 센서 채널
- 타초 입력
- 높은 정확도를 위한 동시 24비트 데이터 수집
- 경로 측정 및 저장을 위한 측정 지점 NFC 감지
- 추가 분석을 위한 원시 신호 녹음
- 표준 데이터 포맷(CSV, BMP, WAV)으로 내보내기
- IP65 보호 등급
선택적으로 라이선스되는 기능:
- VM100-MAC: 기기에서의 경로 기반 측정
- VM100-ENV: 롤링 베어링 진단
- VM100-BAL: 한 개 또는 두 개의 평면에서 균형 맞추기
- VM100-HUM: 손과 팔 및 전신 진동 측정; 승차감 평가
- VM100-RPM: 런업 및 코스다운 분석; 공명 발견
- VM100-VC: 매우 민감한 장비(VC/나노)에서의 진동 측정
| 채널 번호 | 3 |
|---|---|
| 거리 가속도 측정 | 0.0001 .. 100,000 m/s² |
| 거리 속도 측정 | 0.0001 .. 100,000 mm/s |
| 거리 변위 측정 | 0.000 01 .. 100mm |
| 주파수 범위 가속 | 0.4 .. 24,000 Hz, 디비전. 필터 |
| 주파수 범위 속도 | 2 .. 2000 Hz, div. 필터 |
| 주파수 범위 변위 | 2 .. 300 Hz, div. 필터 |
| RMS | 네 |
| 최고 가치 | 정상을 지켜, 정상, 정상에서 정상까지 |
| 크레스트 팩터 | 네 |
| 벡터 합 (X/Y/Z) | 네 |
| 주파수 분석(FFT) | 1024 .. 65,536점 |
| 주요 주파수 | 네 |
| 측정 메모리 | 비트맵, CSV, SD 카드, WAVE |
| 보호 | IP65 |
VM100B : 기본 유닛
- 공장 교정 인증서가 있는 VM100B 진동 분석기
- 주파수 분석을 위한 소프트웨어 라이선스
- 장기 그래프를 포함한 전체 가치 측정에 대한 소프트웨어 라이선스
- USB 충전기, USB 케이블
- 운송 케이스
- 2년 보증
VM100B -HA: 핸드암 키트
VM100B -WB: 전신 키트
- 공장 교정 인증서가 있는 VM100B 진동 분석기
- 주파수 분석을 위한 소프트웨어 라이선스
- 장기 그래프를 포함한 전체 가치 측정에 대한 소프트웨어 라이선스
- 소프트웨어 라이선스 VM-HUM
- KS963B100-S: 삼축 시트 쿠션 가속도계
- 027: KS963/KS973용 보정 어댑터
- USB 충전기, USB 케이블
- 운송 케이스
- 2년 보증
VM100B - HAWB: 핸드암 및 전신 키트
- 공장 교정 인증서가 있는 VM100B 진동 분석기
- 주파수 분석을 위한 소프트웨어 라이선스
- 장기 그래프를 포함한 전체 가치 측정에 대한 소프트웨어 라이선스
- 소프트웨어 라이선스 VM-HUM
- KS963B10: 삼축 가속도계
- KS963B100-S: 삼축 시트 쿠션 가속도계
- 091-CMR-B711-3: IEPE 삼축 케이블; 3 m; 1/4"-28 / 바인더 711
- 141B: 곡면에 스트랩 부착용 어댑터
- 143B: 곡면용 휴대용 어댑터
- 027: KS963/KS973용 보정 어댑터
- USB 충전기, USB 케이블
- 운송 케이스
- 2년 보증
참고:
공장 교정 인증서는 공인 보고서가 아니므로 EA MLA(EA 다자간 협정)의 적용을 받지 않습니다!
관련 제품 비교
| VM100B | VM100A | VM31 | |
|---|---|---|---|
| 채널 번호 | 3 | 9 | 4 |
| 거리 가속도 측정 | 0.0001 .. 100,000 m/s² | 0.0001 .. 100,000 m/s² | 0.1 .. 6000 m/s² |
| 거리 속도 측정 | 0.0001 .. 100,000 mm/s | 0.0001 .. 100,000 mm/s | 0.1 .. 50,000 mm/s |
| 거리 변위 측정 | 0.000 01 .. 100mm | 0.000 01 .. 100mm | 0.001 .. 75 mm |
| 주파수 범위 가속 | 0.4 .. 24,000 Hz, 디비전. 필터 | 0.4 .. 24,000 Hz, 디비전. 필터 | 0.1 .. 2000 Hz, 1 .. 1000 Hz |
| 주파수 범위 속도 | 2 .. 2000 Hz, div. 필터 | 2 .. 2000 Hz, div. 필터 | 1 .. 100 Hz, 2 .. 1000 Hz, 10 .. 1000 Hz |
| 주파수 범위 변위 | 2 .. 300 Hz, div. 필터 | 2 .. 300 Hz, div. 필터 | 5 .. 250 Hz |
| RMS | 네 | 네 | 네 |
| 최고 가치 | 정상을 지켜, 정상, 정상에서 정상까지 | 정상을 지켜, 정상, 정상에서 정상까지 | 정점 |
| 크레스트 팩터 | 네 | 네 | - |
| 벡터 합 (X/Y/Z) | 네 | 네 | 네 |
| 주파수 분석(FFT) | 1024 .. 65,536점 | 1024 .. 65,536점 | 125개 라인 |
| 주요 주파수 | 네 | 네 | - |
| 측정 메모리 | 비트맵, CSV, SD 카드, WAVE | 비트맵, CSV, SD 카드, WAVE | 10,000개의 측정값 |
| 보호 | IP65 | IP65 | - |
